Solicite un presupuesto

La ZMQ-370 es una troqueladora semi rotativa desarrollada de forma independiente por ZONTEN. Esta troqueladora semi rotativa está diseñada para resolver el problema de las etiquetas en molde para las empresas de impresión de etiquetas que no pueden troquelarse con los equipos tradicionales; debido a ello ha recibido varias patentes. La troqueladora semi rotativa combina el método de troquelado totalmente rotativo para las etiquetas en molde y el método de troquelado intermitente para etiquetas autoadhesivas. Los dos modos de trabajo son intercambiables y el troquelado intermitente también puede utilizarse para pequeñas cantidades de etiquetas en molde (etiquetas IML). Esto resuelve la confusión que supone el inicio de proyectos de etiquetas en molde en plantas de impresión.

La máquina troqueladora semi rotativa está equipada con un rodillo magnético 152Z como estándar. En el estado intermitente, el tamaño de troquelado es de 350*400mm y la velocidad es de 50m/min. Bajo el estado totalmente giratorio, el tamaño de troquelado es de 350*482.6mm y la velocidad es de 100m/min. Además, también se puede equipar con dispositivo de corte de película, rollo a hoja.

Debido a la popularidad de la impresión digital, la máquina de troquelado semi rotativo ZMQ-370 reemplazó gradualmente a la máquina de troquelado plana tradicional y fue favorecida por los clientes.

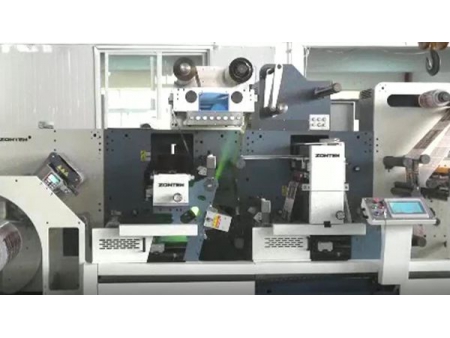

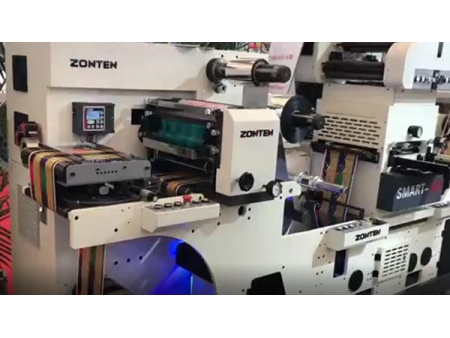

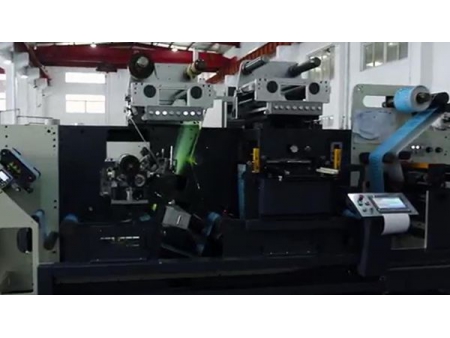

Vídeo
Especificaciones
Modelo ZMQ-370
Ancho máx. de papel efectivo 370mm
Diámetro máx. de desenrollado 700mm
Diámetro máx. de rebobindo 700mm
Registración Sensor
Área de flexografía semi rotativa 450mmx350mm
Tamaño del cilindro magnético 152 Z
Velocidad de troquelado 300rpm/min
Fuente de aire 0.4-0.6pa
Dimensiones generales 5650x1510x1820mm
Características
  • El desenrrollado se controla mediante la tensión de bucle cerrado y el sistema de guía de banda del BST utiliza sensores de guía de bordes por ultrasonidos
  • Estación de troquelado con control independiente de servomotor Panasonic y tamaño de cilindro magnético a 152 Z, puede funcionar en estados semi rotativos y totalmente rotativos.

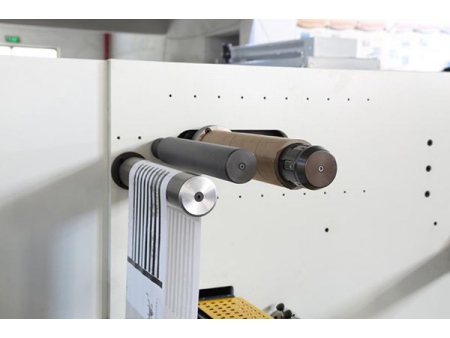

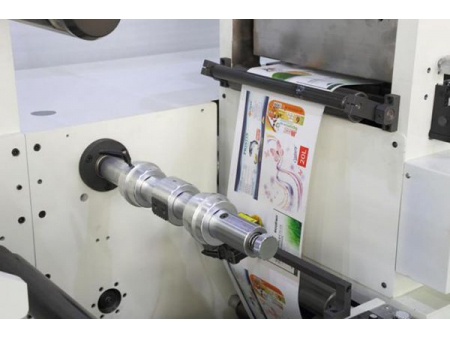

  • Unidad de corte con dos ejes de rebobinado
  • En combinación con la unidad flexográfica semi rotativa, se puede lograr simultáneamente el barnizado UV flexográfico troquelado semi rotativo corte longitudinal.
  • Cuadro eléctrico independiente con control Trio PLC y control de pantalla táctil extraíble.
  • La troqueladora semi rotativa permite el control remoto. Por lo tanto, podemos resolver rápidamente cualquier problema de software mediante una computadora portátil.
Detalles de la máquina troqueladora semi rotativa

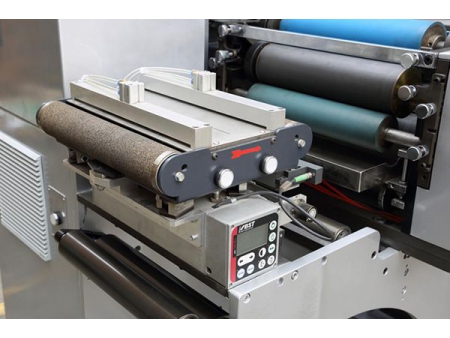

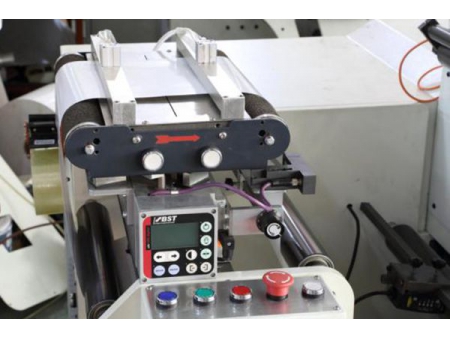

    1. Sistema de guía de banda BST
      desbobinador con control de tensión de bucle cerrado, guía de banda electrónica con sensor de guía de borde ultrasónico
    1. Laminación rotativa antes del troquelado
    1. Unidad de flexografía rotativa
      admite una operación semi rotativa y totalmente rotativa controlada por el servocontrolador; Cilindro de impresión 152Z equipado; viene con placas en espesor de 1.14 y 1.7mm; utilizado para cintas adhesivas de 0.38mm.

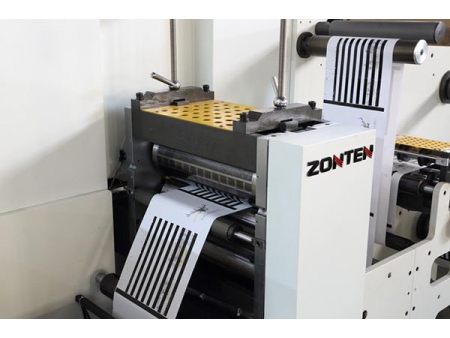

    1. Troqueladora semi rotativa y totalmente rotativa, cilindro magnético en 152Z

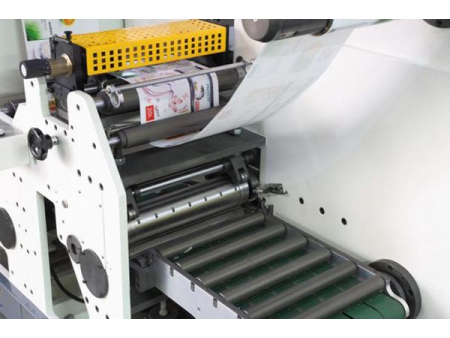

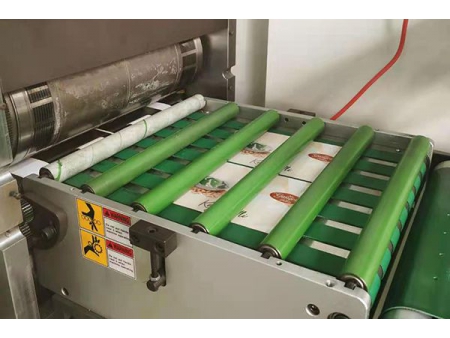

    1. Alimentación de láminas controlada por el servocontrolador y longitud de hoja controlada por el sistema PLC
    1. Sistema de guía de banda BST
      desbobinador con control de tensión de bucle cerrado, guía de banda electrónica con sensor de guía de borde ultrasónico
    1. Unidad troqueladora IML con plataforma

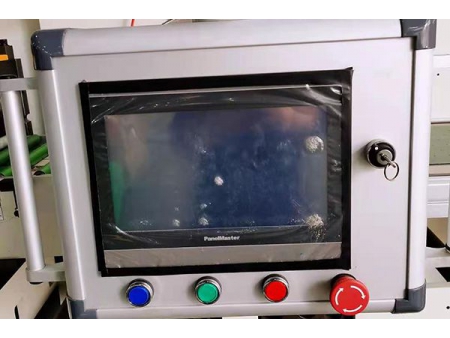

    1. Pantalla táctil móvil

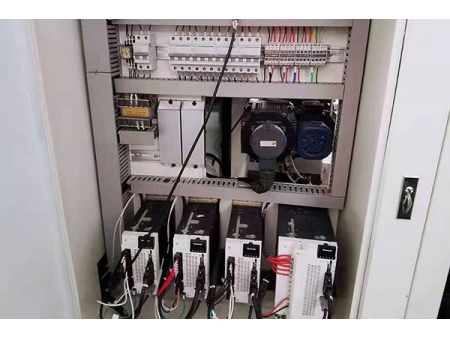

    1. Principales piezas eléctricas importadas por marcas conocidas internacionalmente, incluyendo servomotor y controlador (driver) Panasonic, PLC Trio UK.
    1. Recogida de bolas de residuo

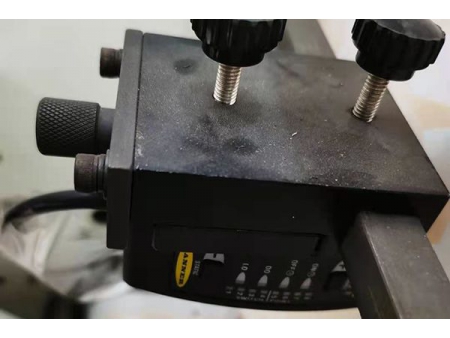

    1. El sensor de seguimiento de color de Italia para supervisar las marcas negras.
