Aleación Invar Fabricante

Aleación Invar

Solicite un presupuesto

Nosotros: http://alloys-material.com/3-1-2-invar-alloy.html

Descripción:
El punto de Curie de la aleación Invar ocurre aproximadamente a los 230℃. Cuando la temperatura está por debajo de los 230 grados, la aleación es ferromagnética con un muy bajo coeficiente de expansión. De lo contrario, la aleación no es magnética y el coeficiente de expansión aumenta. La aleación Invar se utiliza mucho en la producción de componentes con un tamaño casi constante en varias temperaturas. Además se utiliza mucho en la industria de la radio y en las industrias productoras de instrumentos de precisión y de medidores, entre otras.

Formas de suministro de la aleación Invar

Tipo	Tamaño

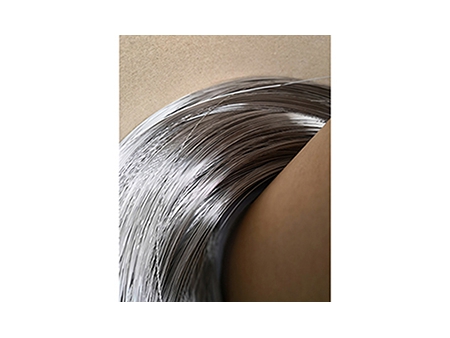

Cable	D=0.1~8mm

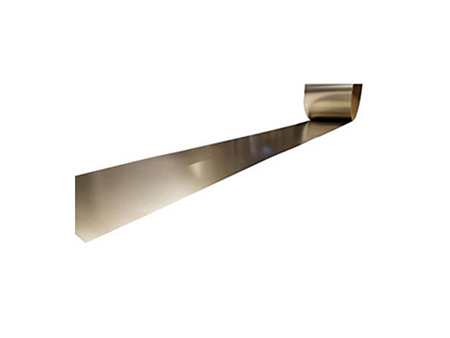

Cinta	W= 5~250mm	T= 0.1mm
Lámina	W= 10~100mm	T= 0.01~0.1mm
Varilla	Dia=8~100mm	L=50~1000mm

Composición química (%)

Ni	35~37.0	Fe	Bal.	Co	-	Si	≤0.3
Mo	-	Cu	-	Cr	-	Mn	0.2~0.6
C	≤0.05	P	≤0.02	S	≤0.02

Propiedades físicas

Densidad (g/cm³)	8.1
Resistividad a 20℃(Ωmm²/m)	0.78
Conductividad térmica, λ/ W/(m*℃)	11
Punto de Curie, Tc/ ℃	230
Módulo elástico, E/ Gpa	144

Coeficiente de expansión

θ/℃	α1/10-6℃-1	θ/℃	α1/10-6℃-1
20~-60	1.8	20~250	3.6
20~-40	1.8	20~300	5.2
20~-20	1.6	20~350	6.5
20~-0	1.6	20~400	7.8
20~50	1.1	20~450	8.9
20~100	1.4	20~500	9.7
20~150	1.9	20~550	10.4
20~200	2.5	20~600	11.0

Propiedades mecánicas

Resistencia a la tracción (Mpa)	Elongación (%)
641	14
689	9
731	8

Coeficiente de resistencia a la temperatura

Rango de temperatura, ℃	20~50	20~100	20~200	20~300	20~400
aR/ 103*℃	1.8	1.7	1.4	1.2	1.0

Proceso del tratamiento térmico

Recocido para eliminación de tensiones	E calienta a 530~550℃ y mantiene el calor por 1-2h. undefinedundefinedEnfriado en horno.
Atemperado	La pieza de trabajo se calienta a 830~880℃ y se mantiene por 30 min. Enfriado en horno.
Tratamiento estabilizante	1) Se calienta a 830 ℃ en ambiente protegido del gas durante 20min. Luego se lleva a cabo la extinción por 1h. 2) Templado
Nota	1) La aleación no se puede endurecer por tratamiento térmico. 2) El tratamiento de la superficie se puede realizar mediante granallado, pulido y decapado.

Productos relacionados
aleación de níquel, tubo de aleación

Productos relacionados
