Máquina de corte por láser de fibra para tubos PCM60022-A
Parámetro técnicos
| Modelo | PCM60022-A |
| Diámetro del tubo (mm) | φ20-φ220 |
| Largo máximo del tubo (mm) | 6000 |
| Medidas (mm) | 12000×2200×2300 |
| Potencia del láser (W) | 500-3000 |
| Velocidad de operación máxima (m/min) | 60 |
| Precisión del posicionamiento (mm) | ±0.03/1000 |
| Potencia (Kw) | 12 |
| Peso (Kg) | 6500 |
| Suministro de energía | Trifásica 380V/50Hz/60Hz |
| Ambiente de operación | Temperatura: 0~ 45°C, humedad ≤80%, sin condensación de agua |
Muestras:

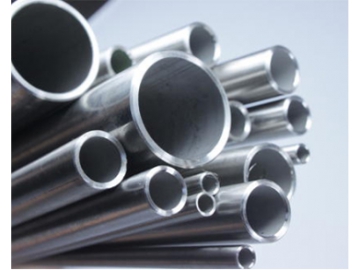

- Corte de tubo de acero inoxidable
- Corte de acero inoxidable
- Corte de tubos de titanio

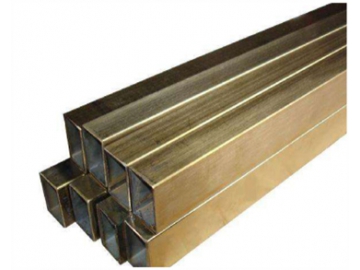

- Corte de tubo de acero al carbono
Características:
1.La prensa de sujeción neumática de centrado automático logra la sujeción doble simétrica e independiente la cual no necesita ajuste o intervención manual. La prensa de sujeción tiene una estructura simple pero firme, ofrece un buen sellado y rendimiento dinámico, y puede sujetar diversos materiales como tubos cuadrados, redondos, planos, ovales y triangulares, como así también perfiles de acero.
2.El chasis se fabrica con caños estructurales de alta resistencia soldados para lograr una alta precisión y excelente estabilidad, y eliminar el golpe en el corte a alta velocidad.
3.La fresadora de pórtico de gran escala importada se templa y pasa por tratamiento de envejecimiento por vibración para eliminar el estrés. Proporciona una precisión geométrica dentro de 0.03 mm.
4.El generador láser de tecnología modular desarrollado por IPG de Alemania ofrece un alto rendimiento fotoeléctrico de un 30% y muy bajo consumo eléctrico.
5.En comparación con el cabezal de corte láser convencional, el cabezal de corte láser de enfoque automático reduce el tiempo de perforación en un 80%. La integración con la base de datos detallada de parámetros de corte facilita la operación.
6.El cabezal de corte realiza movimientos de salto y parabólicos entre los contornos de corte. Mientras se cambian los contornos realiza el salto tipo rana automático para mejorar la eficiencia de corte.
7.El cabezal de corte se puede ubicar directamente en el centro del tubo lo que aumenta la eficiencia del corte;
8.El software de diseño profesional, altamente compatible con el sistema de corte, logra el control de potencia, la búsqueda automática del borde, el suavizado de esquinas filosas, perforación a alta velocidad, y funciones de corte y escaneo de matriz rápida.

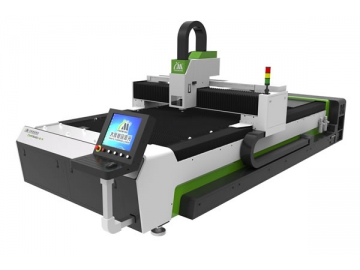

Máquina de Corte por Láser de Fibra, para Chapas y Tubos (Diseño Cerrado); Máquina de Corte por Láser de Fibra, con Plataforma Cubierta
