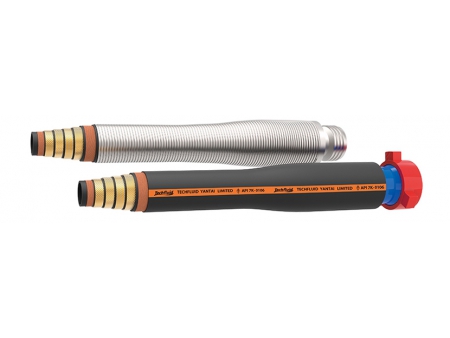

Mangueras para vibrador rotativo de perforación (acople prensado) Tipo: NJG-SY / SNG-SY

Mangueras para vibrador rotativo de perforación (acople prensado) Tipo: NJG-SY / SNG-SY
Mangueras para vibrador rotativo de perforación (acople prensado) Tipo: NJG-SY / SNG-SY
Solicite un presupuesto

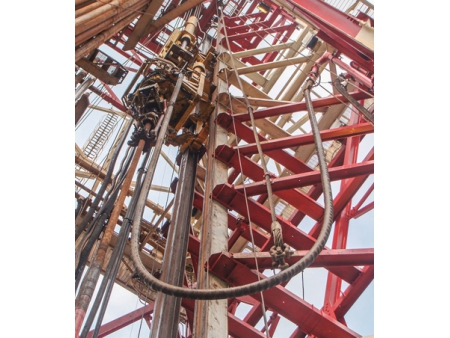

La manguera para lodos o rotativa es la conexión flexible que va entre la máquina perforadora y el grifo del agua para movimiento vertical. La manguera vibratoria es un tipo de conexión flexible que va entre la bomba de lodo y el tubo vertical. Su uso de manera amplia se da para transportar lodo de alta presión para bombas de cemento.

Estándar de producción:

API Spec 7K / ISO 6807 / GB/T 24145

Estándar API:

7K-0458

Rango de temperatura:

Ⅱ level, -25 ~ 100 ℃

Protección estándar contra el fuego:

La estructura normal de la manguera cumple con los estándares de SR6A y además permite poder mantener en contacto con fuego a temperatura de 704 ºC por 5 minutos. Un cobertor externo para una capa de aislante de fuego (tela de fibra de vidrio) cumple con los estándares avanzados de protección de fuego SR6B, y puede estar en contacto con fuego a temperatura de 704 ºC por 30 minutos

Construcción:
  • El tubo de sellado interno está hecho de caucho de composite, principalmente compuesto de caucho de nitrilo con gran resistencia al aceite, agua de mar, y térmico.
  • Capa protectora hecha de tela de tejido de alta fuerza
  • Material del armazón hecho de cable de hélice de acero de alta fuerza
  • Cubierta de la capa de caucho de composite, hecha de caucho de cloropreno para una gran protección al fuego, al aceite, a la abrasión, al ozono, resistente al envejecimiento.
  • De manera opcional el seguimiento de calentamiento eléctrico
  • De manera opcional la cubierta blindada de acero inoxidable, el cable de acero inoxidable, la cubierta de hélice de polietileno, entre otros. Conforme a los requerimientos específicos
  • Nivel de flexibilidad: FSL2
  • Longitud máxima: 70m
  • Tolerancia de longitud de producción: 6.4m o bajo ± 64 mm, arriba de 6.4m ± 1%.
  • El radio mínimo de doblado es medido conforme a la línea central de la manguera.
Parámetros técnicos NJG-SY /SNG-SY:
Número de código Diámetro interno (mm) Diámetro externo (mm) Presión de trabajo (bar) (psi) Prueba de presión (bar) (psi) Protección a la flama Factor de seguridad FSL Mín. BR (Almacenaje) (m) Mín. BR (Operación) (m) Peso (Kg/m) Máx. longitud (m)
NJG-SY-51×34.5 2 51 3.43 87 345 5,000 517 7,500 No 2.5 FSL2 0.8 0.9 10.2 70
NJG-SY-64×34.5 2.5 64 4.02 102 345 5,000 517 7,500 No 2.5 FSL2 0.8 0.9 13.6 70
NJG-SY-76×34.5 3 76 4.49 114 345 5,000 517 7,500 No 2.5 FSL2 1.1 1.2 15.4 70
NJG-SY-89×34.5 3.5 89 5.16 131 345 5,000 517 7,500 No 2.5 FSL2 1.2 1.3 20 70
NJG-SY-102×34.5 4 102 5.71 145 345 5,000 517 7,500 No 2.5 FSL2 1.2 1.4 22.4 70
NJG-SY-127×34.5 5 127 7.52 191 345 5,000 517 7,500 No 2.5 FSL2 1.4 1.5 47.8 70
NJG-SY-152×34.5 6 152 8.5 216 345 5,000 517 7,500 No 2.5 FSL2 1.6 1.8 58 70
NJG-SY-51×51.7 2 51 3.9 99 517 7,500 776 11,250 No 2.5 FSL2 1.1 1.2 18.2 70
NJG-SY-64×51.7 2.5 64 4.74 120.5 517 7,500 776 11,250 No 2.5 FSL2 1.1 1.2 26.4 70
NJG-SY-76×51.7 3 76 5.28 134 517 7,500 776 11,250 No 2.5 FSL2 1.2 1.3 30.2 70
NJG-SY-89×51.7 3.5 89 5.79 147 517 7,500 776 11,250 No 2.5 FSL2 1.2 1.3 36.4 70
NJG-SY-102×51.7 4 102 6.3 160 517 7,500 776 11,250 No 2.5 FSL2 1.3 1.4 40.4 70
NJG-SY-127×51.7 5 127 7.32 186 517 7,500 776 11,250 No 2.5 FSL2 1.4 1.5 48.2 70
SNG-SY-51×69 2 51 3.9 99 690 10,000 1,034 15,000 No 2.25 FSL0 1.1 1.2 18.2 70
SNG-SY-64×69 2.5 64 4.74 120.5 690 10,000 1,034 15,000 No 2.25 FSL0 1.2 1.3 26.4 70
SNG-SY-76×69 3 76 5.28 134 690 10,000 1,034 15,000 No 2.25 FSL0 1.3 1.4 30.2 70
SNG-SY-89×69 3.5 89 5.79 147 690 10,000 1,034 15,000 No 2.25 FSL0 1.3 1.4 36.4 70
SNG-SY-102×69 4 102 6.3 160 690 10,000 1,034 15,000 No 2.25 FSL0 1.3 1.4 40.4 70
