Conductor de aluminio aislado 15kV

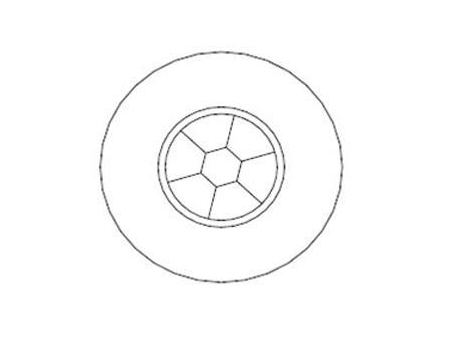

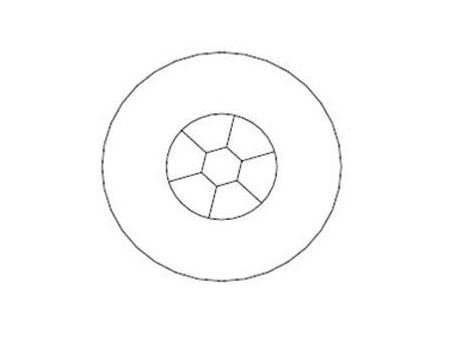

El cable de aluminio aislado XLPE 15kV es un conductor compacto redondo típicamente hecho con alambres de aluminio, bloqueado o no, con una envoltura de polietileno reticulado (XLPE) de color negro o gris, que se caracteriza por ser resistente a las fugas eléctricas y a los rayos UV.
Dado que el XLPE es un material termostático, a diferencia de los materiales termoplásticos tradicionales, este cable permite la operación a temperaturas de hasta 90 ° C con una alimentación continua de alta capacidad.
Este conductor de aluminio se usa principalmente como cable aéreo para la distribución primaria de energía y en las redes de media tensión en zonas urbanas y boscosas. Debido a su bajo costo y fácil instalación es la opción técnica y económica perfecta para empresas de todo el mundo.
Sección transversal | Número de alambres | Diámetro del conductor | Diámetro total | Carga mínima de ruptura | Peso aproximado | Resistencia DC máxima a 20°C | Corriente máxima a 90°C |
[mm²] | [mm] | [mm] | [kgf] | [kg/km] | [Ohm/km] | [A] | |
35 | 7 | 7.1 | 13.6 | 464 | 190 | 0.868 | 187 |
50 | 7 | 8.2 | 14.7 | 663 | 235 | 0.641 | 225 |
70 | 19 | 9.7 | 16.2 | 928 | 315 | 0.443 | 282 |
95 | 19 | 11.5 | 18 | 1259 | 400 | 0.320 | 345 |
120 | 19 | 12.9 | 19.4 | 1591 | 500 | 0.253 | 401 |
150 | 19 | 14.2 | 20.7 | 1988 | 580 | 0.206 | 456 |
185 | 37 | 16.2 | 22.6 | 2452 | 695 | 0.164 | 525 |
240 | 37 | 18.4 | 24.9 | 3182 | 875 | 0.125 | 625 |
300 | 37 | 20.7 | 27.1 | 3977 | 1070 | 0.100 | 721 |
