Sistema de enfriamiento/temple de perfil de aluminio Fabricante

Sistema de enfriamiento/temple de perfil de aluminio

Solicite un presupuesto

Nosotros: http://aluextrusion-ar.com/2-3-quench-system.html

Equipos de extrusión de aluminio

Sistema de enfriamiento/temple por aire y agua para aumentar la dureza de los perfiles de aluminio extruido

Especificaciones

Método de enfriamiento/temple	Enfriamiento por aire Enfriamiento por agua Enfriamiento por agua nebulizada Enfriamiento por inundación de agua
Sección de enfriamiento	Longitud total	6500mm
	Mesa de salida	500mm
	Longitud de enfriamiento por aire	6000mm
	Velocidad de aire	≥50m/s
	Longitud de enfriamiento por pulverización de agua/neblina	5000 mm
	Longitud de enfriamiento por inundación de agua	4000 mm
Rodillo	Fácilmente intercambiable (material de la cubierta: KAVLAR PBO)
Tamaño del rodillo	Ancho	500mm
	Paso	400mm
	Diámetro	96mm

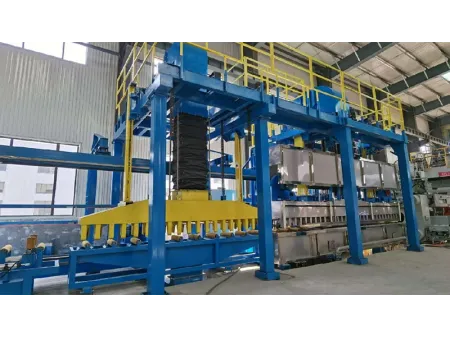

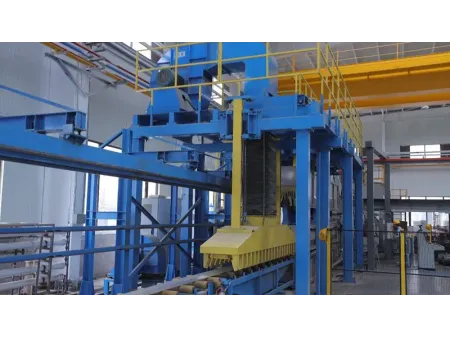

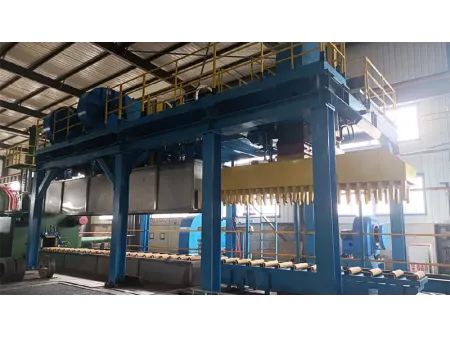

Sistema de enfriamiento/temple por aire

El sistema de enfriamiento/temple por aire se basa en una unidad de 7 metros de largo con elevación accionada por motor y consta de una campana de enfriamiento superior y una campana de enfriamiento inferior.

La campana superior tiene las siguientes características

Potencia total del motor del ventilador: 45 kW
Volumen de aire: 45,000 m³/h
Dividido en tres zonas:
Zona superior: 30 boquillas de aire, espaciado 200mm, tamaño 300mm x 13mm
Zona del lado izquierdo: 30 boquillas de aire, espaciado 200mm, tamaño 150mm x 13mm
Zona del lado derecho: 30 boquillas de aire, espaciado 200mm, tamaño 150mm x 13mm

La campana inferior tiene las siguientes características

Potencia del motor del ventilador: 22 kW
Volumen de aire: 22,000 m³/h
Dividido en una zona:
Zona inferior: 30 boquillas de aire, espaciado 200mm, tamaño 300mm x 13mm
Bottom zone: 30 air nozzles, spacing 200mm, size 300mm x 13mm

Características adicionales

El enfriamiento es accionado por dos ventiladores independientes, cada uno controlado por variadores de frecuencia.
Durante los ciclos sin extrusión, el sistema de enfriamiento de aire se puede apagar mediante válvulas de interruptor, lo que conserva energía y prolonga la vida útil del motor.
Tanto el volumen de aire como la altura superior de la campana se pueden ajustar directamente a través de la pantalla táctil. Los ajustes de configuración de refrigeración se pueden personalizar para diferentes perfiles y almacenarse en el PLC para un uso repetible.
Los rodillos de Kevlar en la campana inferior son resistentes al calor hasta 600°C, espaciados aproximadamente 400mm y soportados por carcasas de aluminio con rodamientos especializados, lo que permite el funcionamiento en entornos húmedos.
El sistema de soporte permite el ajuste de la altura para una alineación precisa y un desmontaje rápido de los rodillos.
La altura de la estructura del rodillo se puede ajustar mediante un motorreductor para alinearla con la altura central de la prensa de extrusión. La posición del primer rodillo se puede ajustar unos 50mm más abajo que la línea central de la prensa de extrusión.

Sistema de enfriamiento/temple por agua

El sistema de enfriamiento o temple por agua consiste en una unidad independiente de 5 metros de largo fijada a una estructura de 6 metros que está integrada con un equipo de enfriamiento por aire. Esta unidad cuenta con varias filas de boquillas para un enfriamiento efectivo:

Sección superior: Dos filas de boquillas, cada una con 25 boquillas espaciadas 200mm
Secciones laterales: Una fila de boquillas a cada lado (izquierda y derecha), cada una con 25 boquillas espaciadas 200mm
Sección inferior: Dos filas de boquillas, cada una con 25 boquillas espaciadas 400mm

Características adicionales

Equipado con un sistema de drenaje para evitar congelaciones y daños en las tuberías durante el invierno.
Las cuchillas de aire tanto en la entrada como en la salida del sistema de refrigeración utilizan aire comprimido para expulsar el agua residual, lo que garantiza que los perfiles estén completamente secos.
Cada sección está controlada por válvulas proporcionales, lo que permite ajustar el caudal de agua desde el 30% hasta el 100% del caudal máximo. Estas válvulas están gestionadas por el sistema PLC, lo que permite adaptar diferentes perfiles de refrigeración a perfiles específicos. Los datos del perfil de refrigeración se almacenan en el PLC para su uso repetible.
Todos los componentes en contacto con el agua están fabricados en acero inoxidable 304, lo que garantiza su durabilidad y resistencia a la corrosión.

Sistema de enfriamiento/temple por agua nebulizada

Utiliza ventiladores de enfriamiento por aire para dirigir la neblina de agua atomizada sobre la superficie de los perfiles de aluminio
Una vez que las rejillas de ventilación están abiertas, el agua nebulizada atomizada se combina con el flujo de aire para crear una turbulencia intensa, lo que garantiza un enfriamiento efectivo y uniforme en la superficie de los perfiles de aluminio.

Sistema de enfriamiento/temple por inundación de agua

El sistema de enfriamiento/temple por inundación de agua cuenta con boquillas montadas horizontalmente con una boquilla en la entrada y otra en la salida del canal de enfriamiento.
Está diseñado para garantizar una distribución uniforme del agua y un enfriamiento eficaz de los perfiles de aluminio durante el proceso de extrusión.
Cuando el sistema de enfriamiento está en uso, la bomba de agua suministra agua simultáneamente a las dos boquillas de inundación, creando un canal de agua.
Para usar el bebedero de manera efectiva, ambos extremos del bebedero están sellados con tablas de madera y piezas de tela para evitar fugas de agua. Las tablas de madera y las piezas de tela deben ser preparadas por el cliente.

Circuito de agua de enfriamiento

Toda la circulación de agua y las tuberías (incluido el depósito de agua) están diseñadas para colocarse debajo del piso cerca del sistema de temple/enfriamiento. El circuito de agua de refrigeración se implementa en base a los siguientes principios:

Depósito de agua de enfriamiento
El cliente es responsable de construir el depósito de agua de enfriamiento de acuerdo con el diseño del vendedor. El depósito está hecho de hormigón armado y se instala bajo tierra, dividido en dos secciones separadas de un depósito de agua fría y un depósito de agua caliente. La capacidad total es de aproximadamente 25 metros cúbicos.
Proceso de flujo de agua
El agua fluye desde el enfriamiento hacia el depósito de agua caliente debido a la gravedad. Una bomba transfiere agua desde el depósito de agua fría a las boquillas. La bomba incluye una válvula de derivación incorporada para evitar golpes de ariete durante el inicio/parada del ciclo. La transferencia de agua se controla a través de válvulas de control proporcional, que reciben señales de retroalimentación de los sensores de presión.
Fuente de agua de enfriamiento externa y tuberías
El cliente es responsable de brindar la fuente de agua de enfriamiento externa y las tuberías relacionadas. Esto incluye componentes como intercambiadores de calor de placas, bombas de agua y válvulas. El vendedor proporcionará las especificaciones técnicas de estos componentes y el comprador los adquirirá en consecuencia.

Esta configuración garantiza una gestión eficiente del agua de refrigeración al tiempo que permite la instalación de componentes externos proporcionados por el cliente en función de la orientación técnica.
