Modelo: PBPWS-16Ca/24Ca

• Diámetro de la tubería aplicable: DN400/DN600
• Grosor de la pared de la tubería aplicable: 4~90/5~180MM
• Materiales aplicables: acero carbono, aleación de acero, acero inoxidable y acero criogénico
• Longitud de corte: ilimitada
• Forma de bisel: U, X, V y doble V, etc.
• Peso de elevación máximo: 1 tonelada

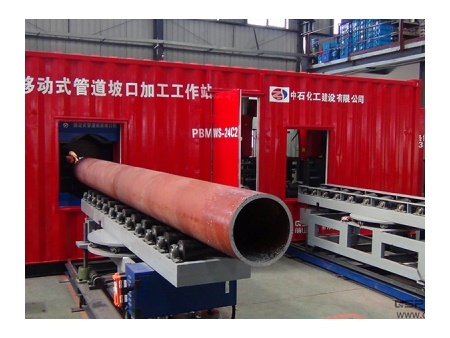

• Sistema de transporte: Hay una carretilla de soporte en la entrada y salida de la máquina con sierra de cinta; se utiliza una grúa para introducir o sacar las tuberías; hay una carretilla en el extremo de entrada y salida de la máquina de biselado y un camión grúa o la grúa de tipo voladizo que introduce o saca los tubos de la carretilla. Tiene que montar un sistema de transporte con carretilla y raíles o un sistema de transporte con rodillos de tuberías para la máquina de biselado de extremos con un elevador delante de la máquina de biselado a fin de ajustar automáticamente la elevación de los tubos para biselarlos en diferentes diámetros si es necesario; o puede instalar un sistema de transporte con carretilla y dos raíles o un sistema de transporte con rodillos para el puerto de alimentación y el puerto de salida de la máquina de sierra con cinta.
• Sistema de medición de longitud: Ofrecemos un sistema mecánico de medición de longitud de corte de tuberías (si es necesario) a fin de medir la longitud de los tubos y cortar y biselar los tubos en cooperación con el sistema de transporte con rodillos (opcional).

Aplicaciones
La estación de trabajo de corte y biselado para tuberías se utiliza para el corte y biselado de tuberías con un grosor ancho de las paredes.

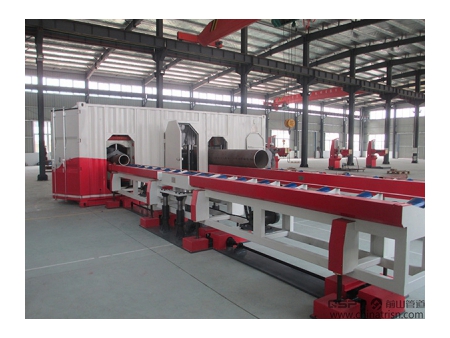

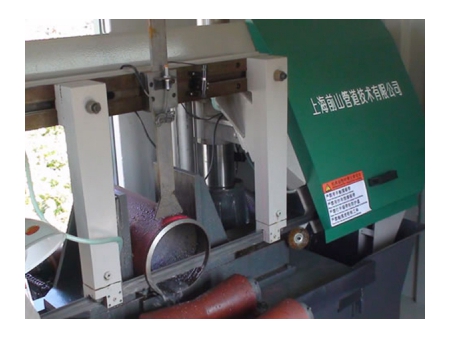

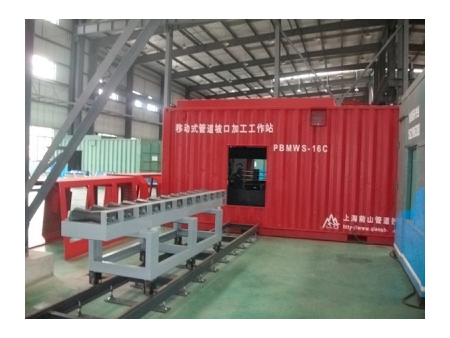

• La configuración básica de la estación de trabajo de corte y biselado de tuberías consiste en: un contenedor de 6m hecho con una adaptación especial, una máquina de corte de alta velocidad con sierra de cinta para tuberías, una máquina de biselado a gran velocidad para extremos de tuberías tipo fijo; tres carretillas de soporte y un sistema de transporte de carretillas o un sistema de transporte con rodillos para la máquina de sierra con cinta 1 sistema de transporte para la máquina de biselado de extremos y una grúa de tipo voladizo para tuberías (opcional).
• La capacidad de producción de la estación de trabajo de corte y biselado de tuberías es de: ≤2 min / tubería, y la velocidad de biselado: ≤5 min / bisel de tubería (DN200 SCH40).
• Ofrece una gran movilidad (sin limitación de radios cuando se utiliza un contenedor como transportador).
• La calidad de los biseles es buena.

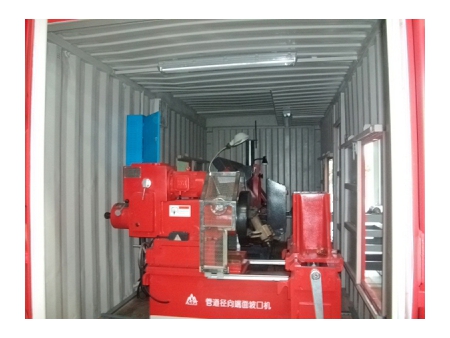

• Tipo clásico; estación de trabajo de campo especializada; corte longitudinal CNC; la calidad de biselado es similar al mecanizado en frío; es ideal para biselar todo tipo de tuberías, sobre todo tuberías de acero inoxidable y tuberías de pared gruesa. Está equipada con: un contenedor reacondicionado de 6m una máquina cortadora de tuberías de alta velocidad/sierra de cinta para tuberías CNC una biseladora de tuberías de alta velocidad/biseladora CNC de extremos de tubos.
