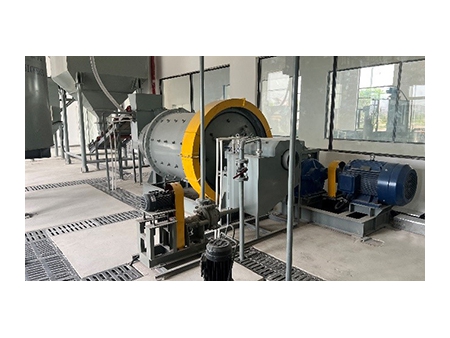

El molino de bolas de descarga de rejilla está diseñado para triturar y moler varios minerales y otros materiales.

Principios de funcionamiento
El dispositivo de transmisión impulsa la carcasa para que gire. Después de que los materiales y el agua se introducen en la carcasa, el tamaño de los materiales se reduce por el impacto de las bolas de acero y los minerales que caen desde el extremo de alimentación. La alimentación continua obliga a los materiales a moverse desde el extremo de alimentación hasta el extremo de descarga.

Ventajas
El molino de bolas de descarga de rejilla puede descargar a la fuerza los materiales molidos y la lechada de mineral para evitar la molienda excesiva. En comparación con un molino de bolas de desbordamiento del mismo tamaño, el molino de bolas de descarga de rejilla es más capaz de procesar materiales más gruesos. La adopción de rodamientos por parte del equipo de procesamiento reduce el consumo de energía para arrancarlo y facilita el mantenimiento.


Características y ventajas

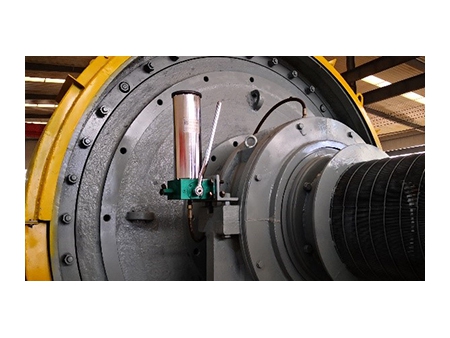

  • El dispositivo de transmisión adopta grandes rodamientos esféricos de doble hilera y rodamientos híbridos, lo que disminuye sustancialmente la fuerza de fricción, lo que permite un arranque más fácil y reduce el consumo de energía entre un 20% y un 30%.
  • La adopción de revestimientos de acero con alto contenido de manganeso de anillo ranurado aumenta la superficie de contacto entre las bolas y los minerales para fortalecer la molienda, reduciendo el consumo de energía.
  • Los molinos de bolas con un diámetro inferior a 2.7 metros pueden adoptar marcos de acero para beneficiar el diseño de plantas modulares, las construcciones de ingeniería civil y la instalación de equipos.
  • Una gran salida de descarga aumenta la capacidad de producción.
  • Los molinos de bolas pueden equiparse con un motor eléctrico de alto o bajo voltaje y desplegar revestimientos de acero con alto contenido de manganeso o caucho resistente al desgaste de acuerdo con las condiciones y demandas del sitio de los usuarios. Los clientes también pueden elegir la marca del motor y el reductor que se instalan en un molino de bolas.
  • Los molinos de bolas que adoptan rodamientos híbridos también están equipados con gatos hidráulicos para facilitar la instalación y la revisión.
  • Funcionamiento y rendimiento estables y fiables.
  • Los molinos de bolas de gran diámetro están equipados con el dispositivo de transmisión de baja velocidad, lo que permite la inspección y el funcionamiento.
  • El dispositivo de lubricación por neblina de aceite garantiza un funcionamiento fiable y suave de los engranajes.
Aplicación

El molino de bolas de descarga de rejilla se utiliza para la molienda preliminar o la molienda de minerales de menos del 70% de la malla menos 200.

Como uno de los tipos de equipos de minería más comunes, los molinos de bolas se utilizan ampliamente en el procesamiento de minerales, la construcción y las industrias químicas y para adquirir silicato y otros minerales procesados. En general, los molinos de bolas son utilizados por pequeñas, medianas y grandes empresas de procesamiento de minerales para triturar y moler minerales, incluidos oro, plata, cobre, plomo, zinc, níquel, manganeso, hierro y molibdeno, así como piedra caliza, barita, cuarzo, grafito, feldespato y espato flúor.

Parámetros técnicos
Tamaño pequeño
Modelo Diámetro de la carcasa (mm) Longitud de la carcasa (mm) Modelo de motor Potencia (kW) Volumen efectivo (m3) Carga máxima de la bola (t)
MQGs0909
900 900 Y225S-8 18.5 0.45 0.95
MQGs0918
900 1800 Y225M-8 22 0.9 1.9
MQGs1212
1200 1200 Y250M-8 30 1.1 2.3
MQGs1224
1200 2400 Y3155-8 55 2.2 4.6
MQGs1515
1500 1500 JR115-8 60 2.2 4.6
MQGs1530
1500 3000 JR125-8 95 5 10.5
Tamaño mediano
Modelo Diámetro de la carcasa (mm) Longitud de la carcasa (mm) Modelo de motor Potencia (kW) Volumen efectivo (m3) Carga máxima de la bola (t)
MQGs2122
2100 2200 JR128-8 155 6.6 13.8
MQGs2130
2100 3000 JR137-8 210 9 18.8
MQGs2430
2400 3000 JR1410-8 280 12.1 25.3
MQGs2721
2700 2100 JR1410-8 280 10.7 22.4
MQGs2727
2700 2700 JR148-8 310 13.8 28.9
MQGs2736
2700 3600 TDMK400-32 400 18.4 38.5
MQGs3230
3200 3000 TDMK500-36 500 21.8 45.6
MQGs3236
3200 3600 TDMK630-36 630 26.2 54.8
MQGs3245
3200 4500 TDMK800-36 800 32.8 68.6
Tamaño grande
Modelo Diámetro de la carcasa (mm) Longitud de la carcasa (mm) Modelo de motor Potencia (kW) Volumen efectivo (m3) Carga máxima de la bola (t)
MQGs3640
3600 4000 TM1000-36 1000 36.5 76.4
MQGs3645
3600 4500 TDMK1250-40 1250 42 87.9
MQGs3650
3600 5000 JM1400-40 1400 46.4 97.1
MQGs3660
3600 6000 TDMK1600-40 1600 55 115.1
MQGs4060
4000 6000 TDMK1700-30 1700 69.8 146.1
MQGs4560
4500 6000 TDMK2300-30 2300 87 182.0
