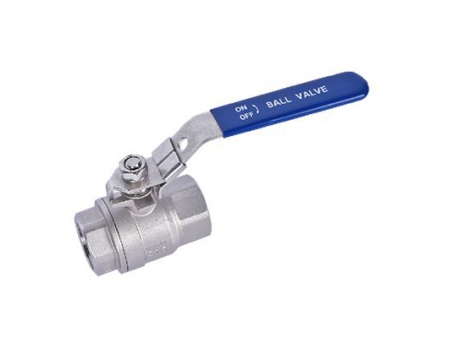

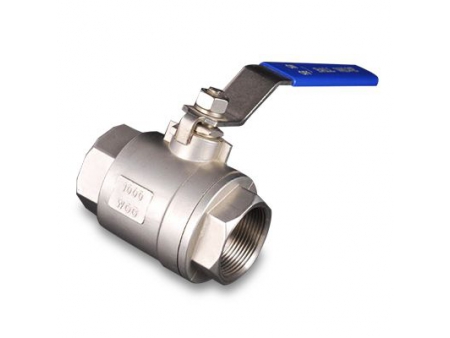

Válvula de Bola, de 2 Piezas

Válvula de Bola, de 2 Piezas
Válvula de Bola, de 2 Piezas
Válvula de Bola, de 2 Piezas
Válvula de Bola, de 2 Piezas
Solicite un presupuesto
  • Presión de trabajo: 1000 PSI (PN63)
  • Rosca: ANSI B 2.1, BS21, ISO7/1
  • Rango de temperatura: -25℃ a 180℃
  • Material: CF8M, CF8, CF3M, WCB

La válvula de bola (llamada también válvula de esfera) de 2 piezas se fabrica gracias a tecnología de fundición de precisión, muestra una estructura muy bien diseñada y con un buen aspecto externo. Incluye un asiento de válvula con una estructura de sellado elástico, brinda un sellado confiable y facilita las operaciones de apertura y cierre. Además, el vástago de la válvula está diseñado para instalarse en la parte inferior, asegurando que permanezca en su lugar incluso en situaciones de aumento anormal de la presión en la cavidad de la válvula.

Aplicaciones

Es ideal para controlar el flujo de agua, vapor, aceite y medios ácidos en aplicaciones que incluyen desde la industria petrolera hasta la transmisión de gas natural, así como en sistemas de transporte de tuberías resistentes a la corrosión en la industria química y sistemas de tuberías de tratamiento de agua. Esta válvula esférica de 2 piezas ha sido fabricada para interrumpir o conectar los diferentes fluidos en tuberías y equipos.

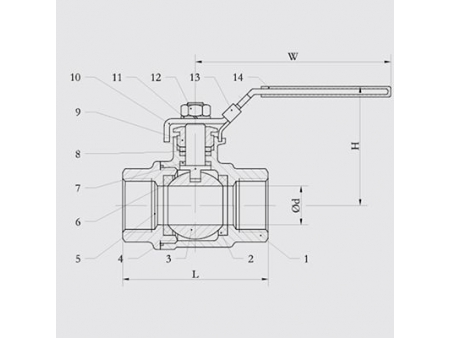

Lista de materiales
Ítem Pieza Material Cantidad.
1 Cuerpo A216-WCB A351-CF8 A351-CF8M 1
2 Asiento PTFE/RPTFE 2
3 Bola 304 304 316 1
4 Junta PTFE 1
5 Tapa A216-WCB A351-CF8 A351-CF8M 1
6 Vástago 304 304 316 1
7 Arandela de empuje PTFE 1
8 Empaquetadura PTFE 1
9 Tuerca prensaestopas 304 304 304 1
10 Mango 304 304 304 1
11 Arandela elástica 304 304 304 1
12 Tuerca 304 304 304 1
13 Cierre 304 304 304 1
14 Cubierta de mango Plástico 1
Dimensiones (unidad: mm)
Tamaño Ød L H W N.M Kg
DN6 1/4" 11 50 49 106 4 0.19
DN10 3/8" 12.5 50 49 106 4 0.19
DN15 1/2" 15 55 51 106 5 0.26
DN20 3/4" 20 66 58 116 8 0.41
DN25 1" 25 79 73 148 10 0.66
DN32 1-1/4" 32 90 79 148 14 1.00
DN40 1-1/2" 38 99 85 182 25 1.30
DN50 2" 50 120 95 182 40 2.10
DN65 2-1/2" 65 147 126 252 48 3.83
DN80 3" 76 172 138 252 80 5.74
DN100 4" 94 220 158 283 103 10.70

La válvula de bola de dos piezas es una opción de uso común en la industria, es muy utilizada en sistemas industriales y de tuberías. Su denominación se deriva de su diseño, compuesto por dos elementos principales: el cuerpo y la tapa de la válvula, y el núcleo esférico al interior de la válvula.

La válvula de bola de dos piezas se utiliza cuando se requiere un control seguro de apertura y cierre en una sola dirección.

La válvula de bola de 1 pieza es ideal para el cierre de fluidos y el control simple del flujo, y se utiliza en entornos industriales de baja presión y baja temperatura.
La válvula de bola de 2 piezas tiene una mejor estanqueidad y durabilidad, por lo que es perfecta para aplicaciones de alta presión y alta temperatura, así como de gran diámetro.

Somos una empresa de fundición de piezas especializada en acero inoxidable, brindamos servicios de fundición de precisión mediante el método de cera perdida, además de fundición en arena y mecanizado. Nuestra experiencia abarca diversos sectores industriales, pero tenemos un enfoque particular en área de las válvulas de control de flujo.

Desde el 2003 hasta la actualidad, contamos con más de dos décadas de experiencia en la fabricación de válvulas.
