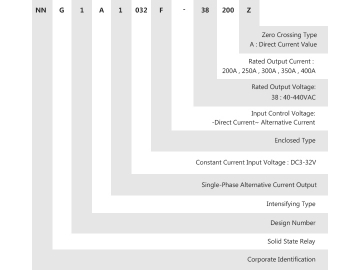

Relé de estado sólido monofásico NNG1A-1/032F-38 DC-AC 200A-400A
El relé de estado sólido monofásico NNG1A-1/032F-38 DC-AC 200A-400A se utiliza en las luces de señalización, centelleadores, sistemas de iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia. Adicionalmente, se emplea extensamente en la industria química, minas de carbón y otros ambientes con condiciones rigurosas donde se necesita elementos a prueba de explosiones, humedad, polvo y corrosión, y con una capacidad de conmutación frecuente.
Voltaje de control | 032:3-32VDC |
Corriente de control | 5-25mA |
Voltaje de encendido | 3VDC |
Voltaje de apagado | 1VDC |
Voltaje inverso | 32VDC |
Tensión de carga | 38:40-440VAC |
Corriente de carga | 200A 250A 300A 350A 400A |
Voltaje transitorio | 38:1200VAC |
Caída de voltaje en estado activo | AC:≤1,6VAC |
Tiempo de encendido/apagado | AC:≤10mS |
Corriente residual en estado inactivo | AC:≤10mA |
Voltaje dieléctrico soportado | ≥2500VAC |
Resistencia de aislamiento | Prueba de 500MΩ, 500VDC |
Temperatura ambiental | -30℃~80℃ |
Modo de instalación | Instalación con tornillos |
Peso del relé | 200A≈235g 400A≈275g |
Dimensiones | 200A-350A:94×34×43mm 400A:95×39×43mm |
Recomendaciones: | Cuando la carga es mayor que 10A, el dispositivo debe contar con un disipador térmico, y cuando la temperatura supera los 80℃ debe enfriarse con un ventilador o agua. |

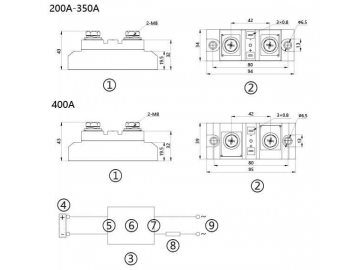

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Control de la fuente de alimentación ⑤ Entrada ⑥ SSR ⑦ Salida ⑧ Carga ⑨ Carga de la fuente de alimentación
