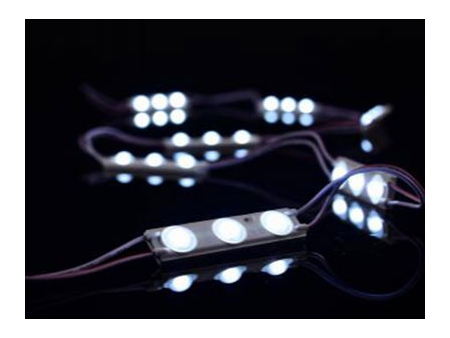

Módulo LED, retroalimentación MKX237B (1.08W)

Módulo LED, retroalimentación MKX237B (1.08W)
Módulo LED, retroalimentación MKX237B (1.08W)
Módulo LED, retroalimentación MKX237B (1.08W)
Módulo LED, retroalimentación MKX237B (1.08W)
Módulo LED, retroalimentación MKX237B (1.08W)
Módulo LED, retroalimentación MKX237B (1.08W)
Módulo LED, retroalimentación MKX237B (1.08W)
Módulo LED, retroalimentación MKX237B (1.08W)
Módulo LED, retroalimentación MKX237B (1.08W)
Módulo LED, retroalimentación MKX237B (1.08W)
Solicite un presupuesto
  • Se conecta con cables flexiblesm
  • Tipo de protección (módulos): IP65m
  • Índice de reproducción cromática Ra:≥75m
  • Flujo de iluminación por cadena de módulo:100LM m
  • Certificación CEm
  • 3 años de garantíam

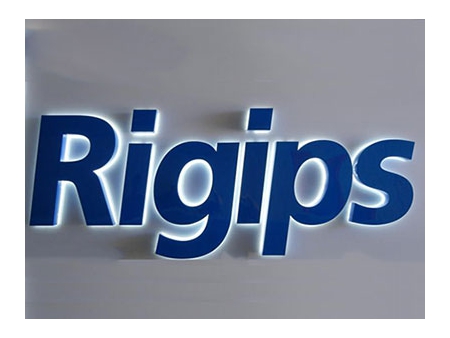

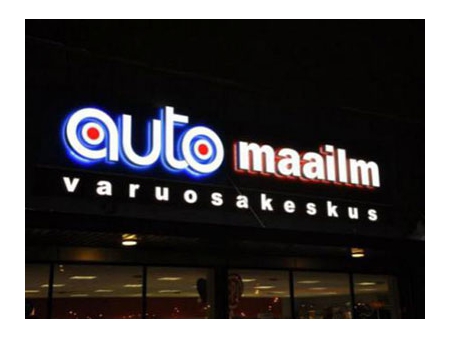

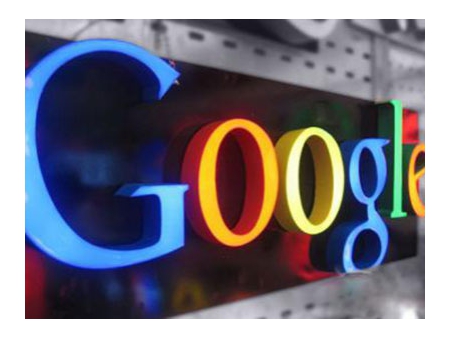

  • Ideal para cajas de luz y señalizaciones de 6-18cm
Características:
  • Fuente de iluminación SMD2835 de alto brillo, y muy buena consistencia de color
  • Se encuentran disponibles blanco puro y blanco frio
  • Las luces resisten a exteriores de distintos ambientes y a la deformación gracias a la tecnología de moldeo por inyección PVC
  • Capacidad de extinción: UL94V-0
  • Bajo consumo, alto nivel de brillo y vida útil duradera gracias a los lentes ópticos.
Parámetros técnicos:
Modelo Chip LED Color del LED Temperatura de color (K) Voltaje nominal ( V ) Potencia( W ) Flujo luminoso Eficacia nominal (LM/W) Ángulo de haz Corriente nominal(mA) Certificación Índice de reproducción cromática R(CRI)
( LM ) ( °)
MKX237B 2835 Blanco frio 9000-12000 12 1.08 100 93 160 90 CE RoHS ≥75
Blanco puro 7000-8000 12 1.08 100 93 160 90 CE RoHS ≥75
Otras especificaciones técnicas
Cadena margarita máxima(Piezas) Color Drivers de LED Peso (g/pieza) Temperatura de funcionamiento(℃) Temperatura(℃) Grado de protección IP (módulos) Dimensiones Cantidad de LED por modulo Garantía(años)
(longitud*ancho*altura mm)
20 Blanco Tensión constante 19 -25~ 60 -25~ 70 IP65 64.5X15.8X8 3 3

Aclaración:
① La temperatura ambiente es 25±2℃;
② Los datos que se mostraron anteriormente son valores típicos, y pueden variar y estar sujetos a cambios sin previo aviso.
③ Los módulos son de alta potencia, y no se pueden usar como método de fuente de alimentación de doble cara.

Instalación o diagrama de conexiones

Método de instalación: utilizar adhesivo de doble carga con espuma PE y adhesivo de vidrio neutro para que el posicionamiento y la fijación se lleven a cabo de forma óptima.

Se pueden cortar módulos simples.

Instrucciones de instalación:
  • El cable de alimentación principal posee una medida de 2x1.5mm2 . Si las líneas de las tiras LED rígidas se deben alargar, la energía de la lámpara requiere un cable que supera los 0.75mm2 / 18 # y así previene sobrecargas en el cable de alimentación, y en consecuencia se evita un calor excesivo. La fuente de alimentación y la longitud del cable de alimentación no deben superar los 3 metros; en caso de que lo haga, incrementará las pérdidas de la línea.
  • Utilizar el diagrama de conexión en el esquema de cables.
  • Los tornillos en el montaje tienen que tener orificios rectos y deben poder bloquearse firmemente en el lugar indicado.
  • Cuando los caminos de las tiras LED rígidas poseen un conductor de cables pelados, retire aproximadamente 10mm y luego atorníllelo en el equipo protector de aislamiento del cabezal conector.
  • Sugerimos inyectar silicona (o vidrio, plástico o grasa impermeable) para asegurar un rendimiento anticorrosivo e impermeable luego de ajustar las terminales.
  • No tocar los cables luego de que se complete la instalación.
  • Sugerimos cambiar la fuente de alimentación conforme a las certificaciones regulatorias (protección contra cortocircuitos, sobretensión y sobrecorriente).

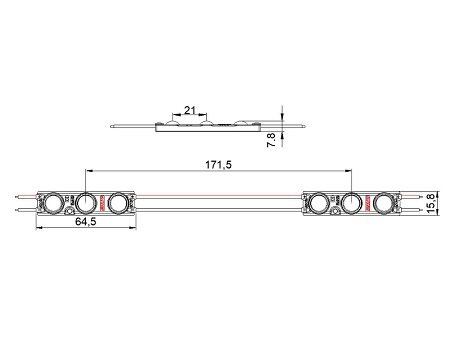

Dimensiones:

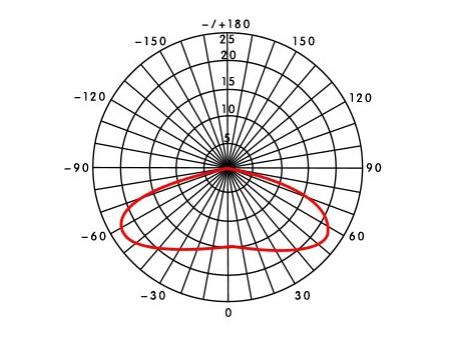

Curva de distribución de luz:

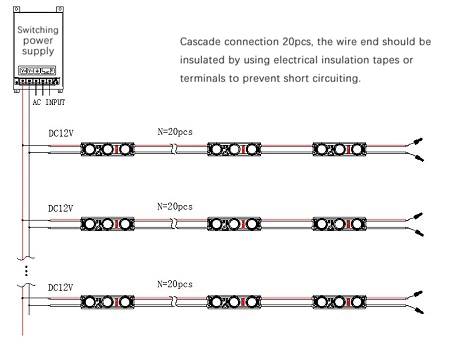

Diagrama de conexión:
