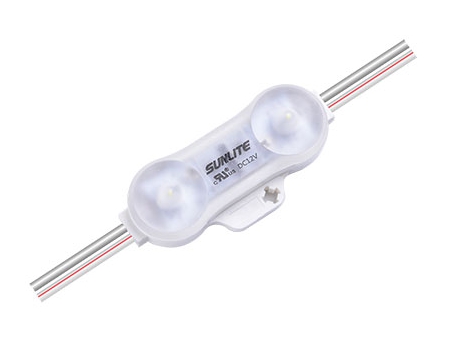

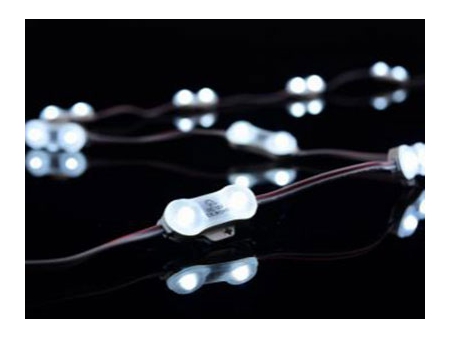

Módulo LED, retroalimentación MBX302B (1W) Fabricante

Módulo LED, retroalimentación MBX302B (1W)

Solicite un presupuesto

Nosotros: http://factory-ledlighting.com.ar/2-2-1-6-mbx302b-1w.html

Se conecta con cables flexibles
Tipo de protección (módulos): IP65
Índice de reproducción cromática Ra：≥75
Flujo de iluminación por cadena de módulo：90LM
Certificación CE
5 años de garantía

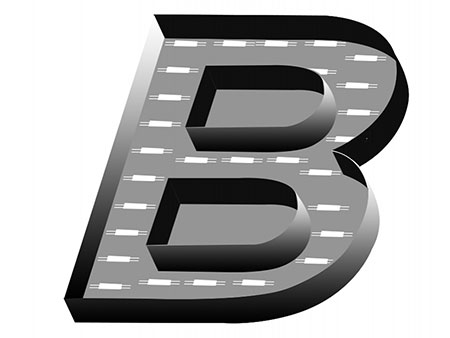

Ideal para cajas de luz y señalizaciones de 6-18cm

Características:

Fuente de iluminación SMD2835 de alto brillo, y muy buena consistencia de color
Se encuentran disponibles blanco puro y blanco frio
Las luces resisten a exteriores de distintos ambientes y a la deformación gracias a la tecnología ultrasónica de ingeniería.
Capacidad de extinción: UL94V-0
Bajo consumo, alto nivel de brillo y vida útil duradera gracias a los lentes ópticos con ángulo de haz de 170°.
Entrada baja DC12V, altamente confiable y seguro, protección impermeable IP67

Parámetros técnicos:

Modelo	Chip LED	Color del LED	Temperatura de color (K)	Voltaje nominal ( V )	Potencia( W )	Flujo luminoso	Eficacia nominal (LM/W)	Angulo de haz	Corriente nominal（mA）	Certificación	Índice de reproducción cromática R（CRI）
						( LM )		( °)
MBX302B	2835	Blanco frio	9000-12000	12	1	90	90	170	83	CE RoHS	≥75
		Blanco puro	7000-8000	12	1	90	90	170	83	CE RoHS	≥75

Otras especificaciones técnicas

Cadena margarita máxima（PCS）	Color	Drivers de LED	Peso (g/pieza)	Temperatura de funcionamiento（℃）	Temperatura（℃）	Grado de protección IP (módulos)	Dimensiones	Cantidad de LED por modulo	añosGarantía（）
							（longitudanchoaltura mm）
20	Blanco	Tensión constante	13	-25～ 60	-25～ 70	IP65	431511	2	5

Instalación o diagrama de conexiones

Método de instalación: utilizar adhesivo de doble carga con espuma PE y adhesivo de vidrio neutro para que el posicionamiento y la fijación se lleven a cabo de forma óptima.

Se pueden cortar módulos simples.

Instrucciones de instalación:

El cable de alimentación principal posee una medida de 2x1.5mm². Si las líneas de las tiras LED rígidas se deben alargar, la energía de la lámpara requiere un cable que supera los 0.75mm2 / 18 # y así previene sobrecargas en el cable de alimentación, y en consecuencia se evita un calor excesivo. La fuente de alimentación y la longitud del cable de alimentación no deben superar los 3 metros; en caso de que lo haga, incrementara las pérdidas de la línea.
Utilizar el diagrama de conexión en el esquema de cables.
Los tornillos en el montaje tienen que tener orificios rectos y deben poder bloquearse firmemente en el lugar indicado.
Cuando los caminos de las tiras LED poseen un conductor de cables pelados, retire aproximadamente 10mm y luego atorníllelo en el equipo protector de aislamiento del cabezal conector.
Sugerimos inyectar silicona (o vidrio, plástico o grasa impermeable) para asegurar un rendimiento anticorrosivo e impermeable luego de ajustar las terminales.
No tocar los cables luego de que se complete la instalación.
Sugerimos cambiar la fuente de alimentación conforme a las certificaciones regulatorias (protección contra cortocircuitos, sobretensión y sobrecorriente).

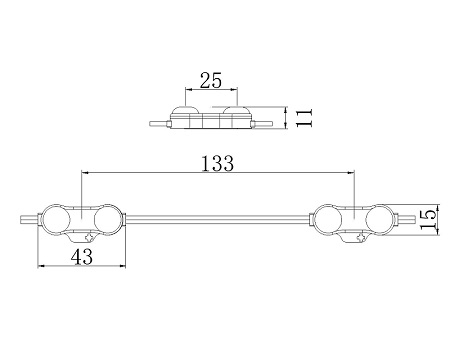

Dimensiones:

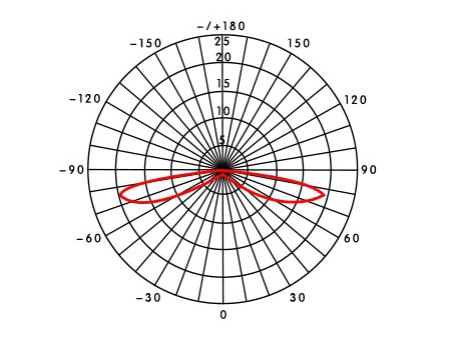

Curva de distribución de luz:

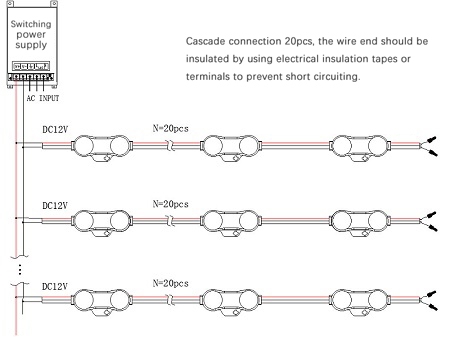

Diagrama de conexión:
