Solicite un presupuesto
  • Conexión con cables flexibles
  • Grado IP (módulo): IP67
  • Flujo luminoso por cadena de modo: 150LM
  • Cuenta con marcado CE
  • Garantía de 5 años
Características
  • Estos módulos LED utilizan diodos emisores de luz SMD2835, con una eficiencia luminosa de hasta 150lm/w, baja resistencia térmica, de larga duración y una buena consistencia de color.
  • La lente triple de PC con un ángulo de visión de 170° proporciona un área de emisión de luz amplia y uniforme.
  • La carcasa moldeada de plástico ABS es resistente al agua y al fuego, lo que hace que el módulo LED sea adecuado para entornos tanto de alta como baja temperatura en ambientes interiores y exteriores.
  • Entrada de bajo voltaje DC12V que garantiza una alta seguridad operativa.
  • Tiene buena hermeticidad y clasificación IP67.
Parámetros Técnicos
Modelo Voltaje de entrada Potencia Flujo luminoso Temperatura de color LED Ángulo de haz Color
MSX225B DC12V 0.36W/pzas 55lm 7000-8000K / 9000-12000K 2835 170° Blanco puro / Blanco frío
Otros parámetros técnicos
Cadena margarita máx.(PZAS) Color de la carcasa Driver LED Peso (g/pzas) Temperatura de funcionamiento(℃) Temperatura de almacenamiento Grado de protección IP (modulo) Periodo de garantía(años)
50 Blanco Voltaje constante 5 -25-60℃ -25-80℃ IP67 5

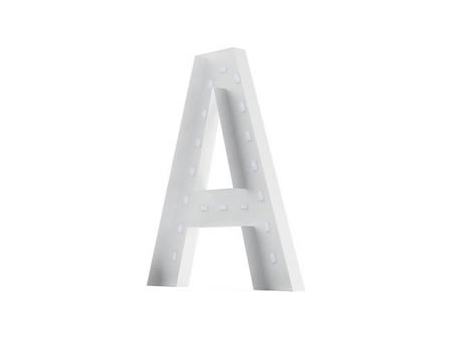

Instalación o diagrama eléctrico

La transmitancia de luz es del 60%, se utiliza una placa acrílica fundida blanca con un grosor de 4 mm para probar el módulo LED.

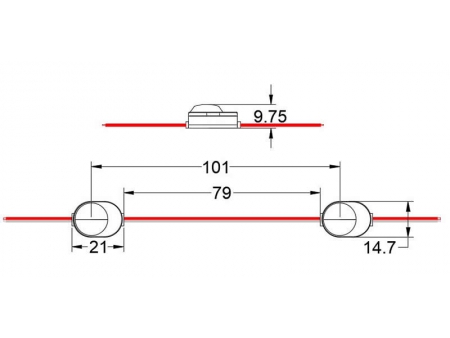

Dimensiones (unidad: mm)

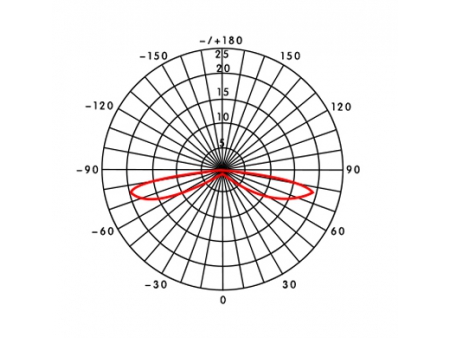

Curva de distribución de luz

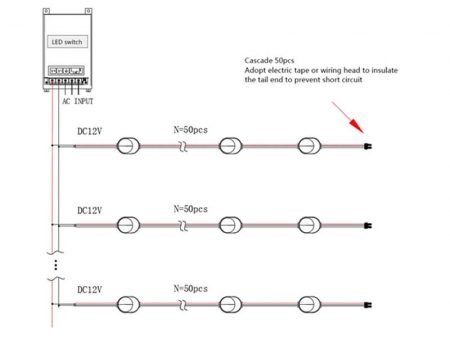

Diagrama de conexión

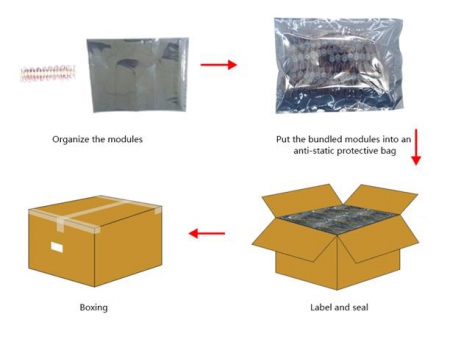

Embalaje

Embalaje: 2500 pzas/bolsa
Tamaño: 220*300*0.075mm
Tamaño de la caja de cartón: 520*370*260mm
Peso neto: 9.0(1±10%) kg
Peso bruto: 9.5(1±10%) kg

Notas: La cantidad y el peso del embalaje mencionados anteriormente son solo para el método de embalaje ilustrado, que es diferente del método de embalaje real.
Los parámetros anteriores están sujetos a cambios sin previo aviso.

Instrucciones de instalación
  • El cable de alimentación principal posee una medida de 2x2.5mm2. Si las líneas de las tiras LED rígidas se deben alargar, la energía de la lámpara requiere un cable que supera los 1mm²/16# y así previene sobrecargas en el cable de alimentación, y en consecuencia se evita un calor excesivo. La fuente de alimentación y la longitud del cable de alimentación no deben superar los 3 metros; en caso de que lo haga, incrementara las pérdidas de la línea.
  • Utilizar el diagrama de conexión en el esquema de cables.
  • Los tornillos en el montaje tienen que tener orificios rectos y deben poder bloquearse firmemente en el lugar indicado.
  • Cuando los caminos de las tiras LED rígidas poseen un conductor de cables pelados, retire aproximadamente 10mm y luego atorníllelo en el equipo protector de aislamiento del cabezal conector.
  • Sugerimos inyectar silicona (o vidrio, plástico o grasa impermeable) para asegurar un rendimiento anticorrosivo e impermeable luego de ajustar las terminales.
  • No tocar los cables luego de que se complete la instalación.
  • Sugerimos cambiar la fuente de alimentación conforme a las certificaciones regulatorias (protección contra cortocircuitos, sobretensión y sobrecorriente).
