Perforadora DTH de superficie KG420B/KG420BH
Solicite un presupuesto
Esta perforadora de superficie DTH es un modelo mejorado desarrollado para cumplir con las normas de emisiones de los motores diésel. Está equipada con un motor diésel de cuatro cilindros para uso no vial de la marca Yuchai, lo que garantiza el cumplimiento de dichas normas.

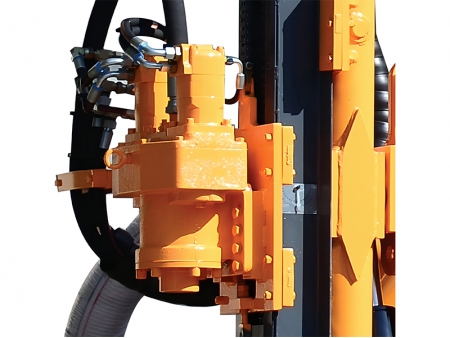

Características- Incorpora un bastidor de orugas plegado reforzado y un tren de rodaje de alta resistencia, con función de nivelación de orugas y un motor de avance tipo émbolo para aumentar la presión de trabajo, el par de rotación y la velocidad de giro.
- El cilindro y la cadena de elevación se han sobredimensionado para mejorar la capacidad de elevación y la fiabilidad operativa.
- La carcasa está fabricada con placas estructurales plegadas reforzadas para aumentar su resistencia y rigidez.
- Equipado con anillas de elevación para facilitar la carga, descarga e izamiento.
| Modelo | ||
| Peso | 4150 kg | 4350 kg |
| Dimensiones | 5500×2250×2350 mm | 5600×2450×2350 mm |
| Dureza de perforación | f=6-20 | |
| Diámetro de perforación | Ø90-130 mm | |
| Profundidad de perforación económica | 25m | |
| Velocidad de rotación | 0-140 rpm | |
| Par de rotación máximo | 2000 N·m | |
| Fuerza de elevación | 25 KN | |
| Método de alimentación | Cilindro hidráulico cadena de hojas | |
| Carrera de alimentación | 3780 mm | |
| Velocidad de desplazamiento | 0-2.5 km/h | |
| Capacidad de ascenso | ≤30° | |
| Distancia al suelo | 280 mm | |
| Ángulo de inclinación de la viga | Abajo 135°, arriba 50°, total 185° | |
| Ángulo de giro del carro | Izquierda 100°, derecha 45°, total 145° | |
| Ángulo de cabeceo de la pluma de perforación | Abajo 50°, arriba 25°, total 75° | |
| Ángulo de giro de la pluma de perforación | Izquierda 44°, derecha 45°, total 89° | |
| Ángulo de nivelación de la oruga | ±10° | |
| Carrera de compensación | 900 mm | |
| Motor | Yuchai YC4DK80-T302 (58 kW/2200 rpm) | |
| Martillo DTH | 3", 4" | |
| Varilla de perforación | Ø64×3 m/Ø76×3 m | |
| Consumo de aire | 10-17m3/min | |
| Altura máxima de perforación horizontal | 2750 mm | |
| Altura mínima de perforación horizontal | 350 mm | |
| Colector de polvo | Configuración estándar: QZA-90 (8 elementos filtrantes) | |
| Configuración alternativa: QZA-120 (12 elementos filtrantes) | ||
Nota: Cuando el diámetro de perforación supere los 90mm (Ø), el colector de polvo deberá actualizarse en consecuencia.
