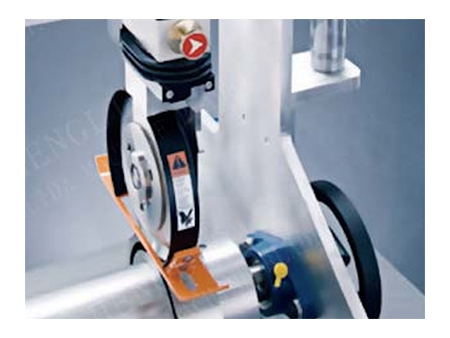

HENGLIDA ofrece variedad de cuchillas para máquina cortadora tanto estándar como personalizadas para las aplicaciones de corte específicos. Nuestras cuchillas circulares para cortadora son muy utilizadas para corte de papel, películas, hoja de oro, varakh, foil de aluminio, cinta magnética, entre otros productos con resistenia de corte mínima y resistencia máxima de desgaste. Utilizamos solo materiales de alta calidad entre los que se incluyen 9CrSi, Crl2MoV, W6Mo5Cr4V2, WI8Cr4V para producción de cuchillas para cortadora. Cada cuchilla para cortadora es producida conforme a los requerimientos de tamaños y formas dentro de 25 días laborales, con tolerancia de grosor de ±0.001mm y una rugosidad de superficie de Ra0.1μm.

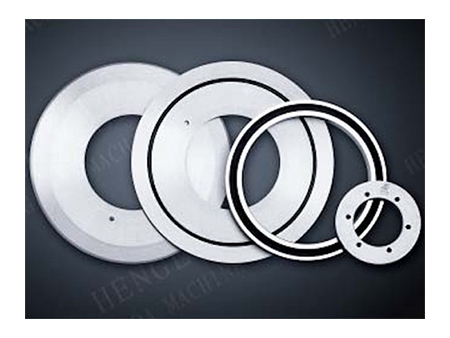

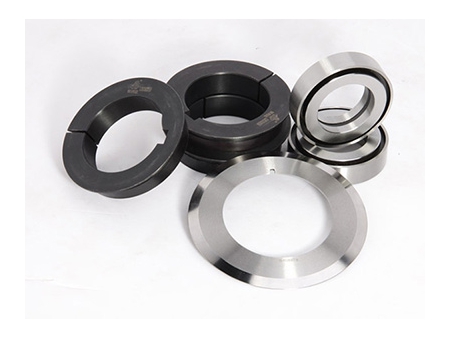

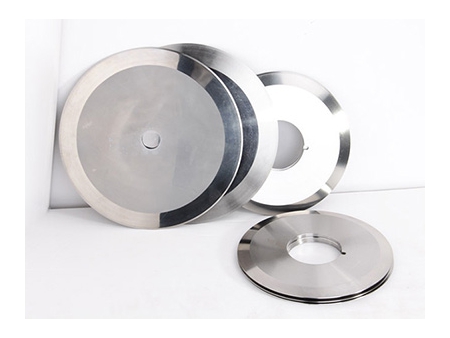

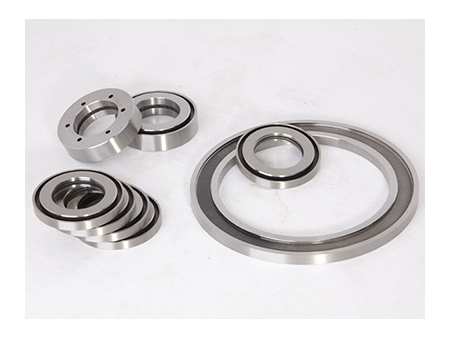

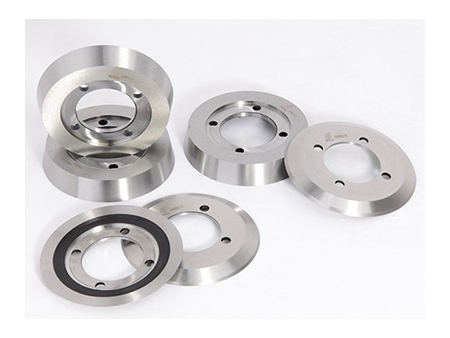

En la parte inferior se encuentran algunas cuchillas para cortadora anteriormente producidas. Otros tipos están disponibles bajo pedido del cliente.
Cuchillas superiores de la cortadora
φDiámetro exterior | φDiámetro interior | B, Ancho | b, Grosor | C, Ancho principal | H, Ancho principal | α, Ángulo de la cuchilla |
62 | 42 | 2.5 | 1.5 | 2.2 | 44.5 | 45° |
64 | 40 | 1.8 | 1 | 3 | 44 | 45° |
75 | 45 | 2 | 1 | 3 | 49 | 45° |
75 | 45 | 2.5 | 1.5 | 3 | 49 | 45° |
62 | 42 | 2 | 1 | 2.2 | 45 | 45° |
100 | 75 | 2.3 | 1 | 2.2 | 77.6 | 45° |
105 | 70 | 2 | 1 | 3.2 | 75 | 45° |
105 | 70 | 2.5 | 1.5 | 3.2 | 75 | 45° |
140 | 95 | 2 | 1 | 3.2 | 100 | 45° |
Diámetro exterior (mm) | Diámetro interior(mm) | B, Ancho (mm) | b,Grosor (mm) | Ángulo de la cuchilla (mm) |
105 | 70 | 2 | 1 | 45° |
105 | 70 | 2..5 | 1.5 | 45° |
Cuchillas inferiores de la cortadora
Diámetro exterior | Diámetro interior | B, Ancho | Diámetro largo-medio | Diámetro pequeño-medio |
70 | 45 | 10 | 66 | 56 |
80 | 60 | 10 | 77 | 69 |
46 | 25 | 10 | 42 | 35 |
60 | 35 | 9 | 57 | 50 |
90 | 65 | 10 | 87 | 78 |
Diámetro exterior | Diámetro interior | Ancho | B, Ancho de la cuchilla | C, Ancho principal | H, Ancho principal |
70 | 45 | 5 | 3.5 | 10 | 50 |
70 | 45 | 8 | 6 | 10 | 50 |
70 | 45 | 10 | 8 | 10 | 50 |
70 | 45 | 10 | 8 | \ | \ |
70 | 45 | 10 | 7 | \ | \ |
Diámetro exterior | Diámetro interior | B, Ancho | Ancho de la cuchilla | Diámetro largo-medio | Diámetro pequeño-medio | C, Ancho principal | H, Ancho principal |
70 | 45 | 10 | 8 | 67 | 59 | 10 | 49 |
70 | 45 | 4 | 2.5 | 67 | 59 | 10 | 49 |
80 | 50 | 5 | 3.5 | 77 | 65 | 10 | 53.8 |
80 | 50 | 10 | 8 | 77 | 65 | 10 | 53.8 |
80 | 60 | 10 | 8 | 77 | 69 | \ | \ |
70 | 45 | 6 | 4 | 67 | 59 | \ | \ |
108 | 80 | 10 | 8 | 105 | 90 | \ | \ |
108 | 80 | 20 | 18 | 104 | 90 | \ | \ |

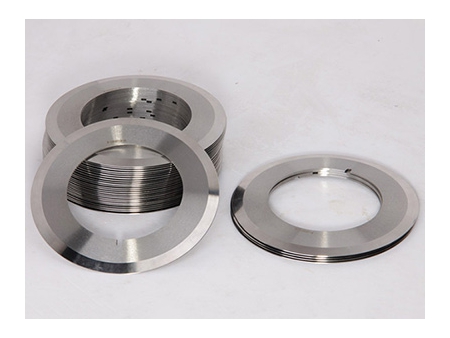

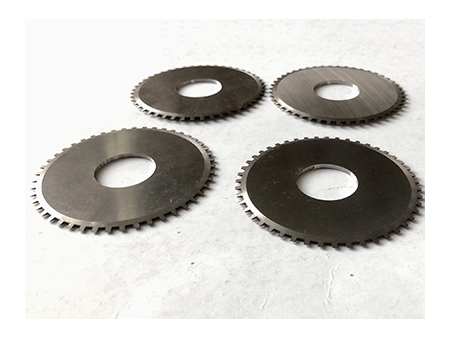

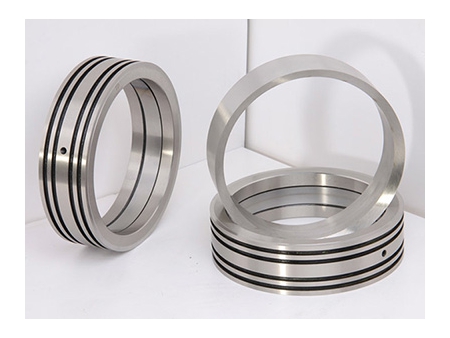

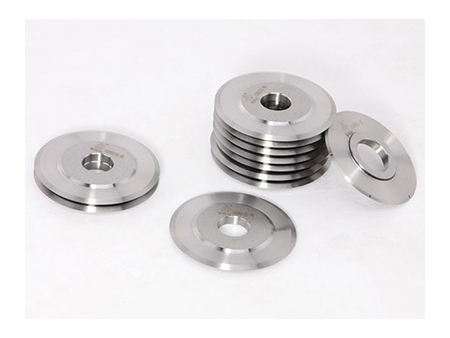

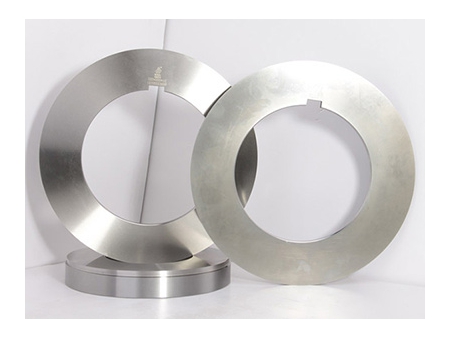

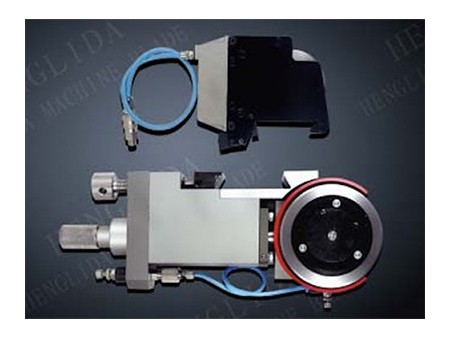

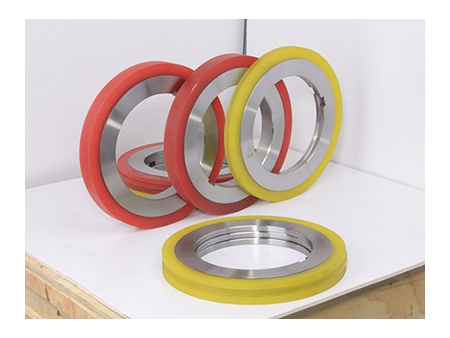

Muestras
