Mini válvula de bola de acero inoxidable, con manija mariposa
Solicite un presupuesto
- Presión de trabajo: 1000 PSI (WOG) , 150 PSI (WSP)
- Rango de temperatura: -36 ° F a 368 ° F ( -38 ° C a 190 ° C )
- Puerto completo para 1/4", puerto estándar para 3/8" y 1/2"
- Cuerpo y bola de acero inoxidable 316
- Asientos y sellos de teflón
- Manija de bloqueo de acero inoxidable 304 compatible con OSHA

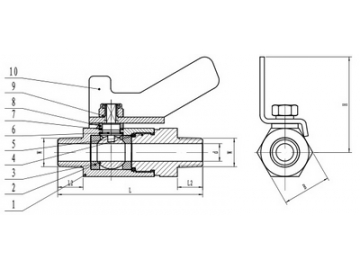

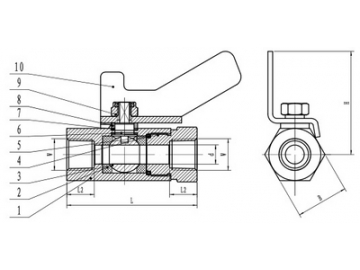

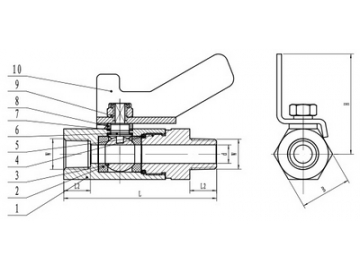

| Parte # | Nombre de la parte | Material |
| 1 | Cuerpo | Acero inoxidable 316 |
| 2 | Asiento | PTFE |
| 3 | Bola | Acero inoxidable 316 |
| 4 | Anillo O | Viton |
| 5 | Tapa | Acero inoxidable 316 |
| 6 | Vástago | Acero inoxidable 316 |
| 7 | Sello inferior del vástago | PTFE |
| 8 | Sello superior del vástago | PTFE |
| 9 | Tuerca | Acero inoxidable 304 |
| 10 | Mango o manija | Acero inoxidable 304 |
Pulgadas/Métrica(mm)
| Item # | Tamaño | d | L | B (Hex) | H |
| MSBMM-12 | 1/8"×1/8"(M×M) | 0.236/6 | 2.59/65.8 | 0.87/22.1 | 1.5/38.1 |
| MSBMM-25 | 1/4"×1/4"(M×M) | 0.314/8 | 2.59/65.8 | 0.87/22.1 | 1.5/38.1 |
| MSBMM-33 | 3/8"×3/8"(M×M) | 0.314/8 | 2.59/65.8 | 0.87/22.1 | 1.5/38.1 |
| MSBMM-50 | 1/2"×1/2"(M×M) | 0.314/8 | 3.07/78 | 0.98/24.9 | 1.5/38.1 |
| MSBMF-12 | 1/8"×1/8"(M×F) | 0.236/6 | 2.59/65.8 | 0.87/22.1 | 1.5/38.1 |
| MSBMF-25 | 1/4"×1/4"(M×F) | 0.314/8 | 2.59/65.8 | 0.87/22.1 | 1.5/38.1 |
| MSBMF-33 | 3/8"×3/8"(M×F) | 0.314/8 | 2.59/65.8 | 0.87/22.1 | 1.5/38.1 |
| MSBMF-50 | 1/2"×1/2"(M×F) | 0.314/8 | 2.93/74 | 0.98/24.9 | 1.5/38.1 |
| MSBFF-12 | 1/8"×1/8"(F×F) | 0.236/6 | 2.15/54.6 | 0.87/22.1 | 1.5/38.1 |
| MSBFF-25 | 1/4"×1/4"(F×F) | 0.314/8 | 2.15/54.6 | 0.87/22.1 | 1.5/38.1 |
| MSBFF-33 | 3/8"×3/8"(F×F) | 0.314/8 | 2.27/57.7 | 0.87/22.1 | 1.5/38.1 |
| MSBFF-50 | 1/2"×1/2"(F×F) | 0.314/8 | 2.63/66.8 | 0.98/24.9 | 1.5/38.1 |
