Separador magnético rotativo automático
Separador magnético permanente
Filtro magnético para la eliminación automática de partículas ferromagnéticas de productos de flujo deficiente propensos a la formación de puentes
- Superficie magnética: 9000-13000GS
- Estándar de soldadura: Grado general/sanitario (opcional)
- Presión de funcionamiento: Presión atmosférica/presión positiva/presión negativa
- Temperatura de funcionamiento: 80 a 200°C
- Capacidad de procesamiento : 3.5-14m³/h
- Potencia instalada: 0.27kW
- Grado IP: IP54/Dust-EX/Gas-EX (opcional)
La eliminación eficiente del hierro puede ser un desafío cuando se trata de polvos secos y materiales granulares que tienen poca fluidez y tendencia a formar puentes. El separador magnético rotativo automático, desarrollado con tecnología patentada, está diseñado para abordar estos problemas al garantizar la separación continua de las impurezas ferrosas y evitar bloqueos de material. El mecanismo giratorio mantiene los materiales en movimiento, aumentando el contacto con el campo magnético y mejorando la eficiencia de captura de impurezas. La integración de este sistema en las líneas de producción ayuda a reducir los costos de mano de obra, minimizar los riesgos de seguridad y mejorar la eficiencia de la producción. Su funcionamiento automatizado garantiza un rendimiento estable y un flujo de material ininterrumpido, lo que lo convierte en una solución ideal para las industrias que requieren un procesamiento de alta pureza.
- Industria de batería de litio: fosfato de hierro, fosfato de hierro y litio
- Industria alimentaria: ají en polvo, fibra vegetal en polvo
- Industria Química: resina
| Modelo | ||||||
| Presión de funcionamiento | Presión atmosférica Presión positiva (< 0.1Mpa) Presión negativa | |||||
| Temperatura de funcionamiento | 80℃, 100℃, 120℃, 150℃, 200℃ | |||||
| Material | Paso de flujo | 304, 316L | ||||
| Paso sin flujo | 304, 316L | |||||
| Sellado | SIL, PTFE, NBR, FKM, EPDM, otros | |||||
| Tratamiento superficial | Interno | Ra0.4 brillante, Ra0.8 brillante, cepillado, recubierto de PTFE, recubierto F40 (0.1T), recubierto F40 (0.2T), otros | ||||
| Externo | Ra0.4 brillante, Ra0.8 brillante, granallado, cepillado | |||||
| Superficie magnética | 9000GS, 10000GS, 11000GS, 12000GS, 13000GS | |||||
| Estándar de soldadura | General, grado sanitario | |||||
| Estándar de conexión | HG/T20592-2009 PN6, HG/T20592-2009 PN10, DIN2502, JIS/KS 10K, ASME/ANSI, clase 150, otros | |||||

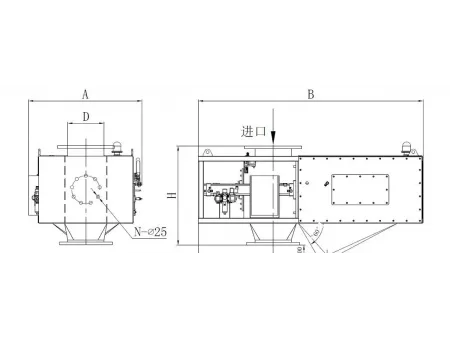

| Dimensiones (mm) | Tamaño de la conexión | DN200 | DN250 | DN300 | DN350 | |
| A | 785 | 855 | 905 | 955 | ||
| B | 1545 | 1695 | 1790 | 1985 | ||
| B1 | 540 | 565 | 590 | 660 | ||
| B2 | 380 | 405 | 430 | 455 | ||
| D | 219 | 273 | 325 | 377 | ||
| H | 700 | 750 | 800 | 850 | ||
| Número de barras magnéticas (N-Ø25) | 7 | 9 | 11 | 13 | ||
| Capacidad de procesamiento (m³/h) | 3.5 | 6 | 10 | 14 | ||
| 1 * Potencia del motor (kW) | 0.37 | 0.55 | 0.75 | 1.1 | ||
| 2* Consumo de aire (L/min) | 180 | 200 | 220 | 250 | ||
| 3* Peso neto (kg) | 280 | 330 | 390 | 450 | ||
| Cilindro neumático | AirTAC, SMC, FESTO | |||||
| Armario de control | Grado IP | Clase IP54, Dust-EX, Gas-EX, EX | ||||
| Dimensiones | 500×400×250mm | |||||
| RAL7035 | ||||||
| Color | ||||||
| Acceso DCS, otros | ||||||
| Puerto | ||||||
Notas
1. La potencia del motor se basa en el modelo SWa-MRG-200, con una potencia nominal de 370W y un consumo de energía de funcionamiento real de aproximadamente 270W.
2. El consumo de aire a una presión de 0.6 MPa para el modelo SWa-MRG-200 es de aproximadamente 180L/min.
3. El peso neto se determina en función de la condición real en el momento del envío.
- Capaz de alcanzar una resistencia magnética superficial máxima de 13,000 GS y funcionar a temperaturas de hasta 250°C, lo que lo hace adecuado para aplicaciones industriales exigentes.
- Construido con una estructura resistente a la presión positiva para evitar fugas de material y garantizar un entorno de trabajo seguro.
- Diseñado para un funcionamiento continuo las 24 horas, manteniendo la eficiencia sin tiempo de inactividad.
- Operación fácil de usar con un sistema de control PLC HMI automatizado, lo que permite una operación local completamente automática.
- Admite un amplio rango de entrada de voltaje, lo que garantiza la adaptabilidad a diferentes condiciones de suministro de energía.
- Diseño energéticamente eficiente con bajo consumo de energía, manteniendo los costos operativos mínimos. El consumo medio de energía del separador es inferior a 0.04 kW, lo que lo convierte en una solución respetuosa con el medio ambiente.
