Nuestro relé de estado sólido monofásico mejorado NNG1-0/032F-20 DC-DC se emplea en las luces de señalización, centelleadores, sistemas de control de iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia. Adicionalmente, el NNG1-0/032F-20 DC-DC Relé de estado sólido monofásico mejorado se aplica extensamente en la industria química, minas de carbón y otros ambientes con condiciones rigurosas donde se necesita elementos a prueba de explosiones, humedad, polvo y corrosión, y con una capacidad de conmutación frecuente.

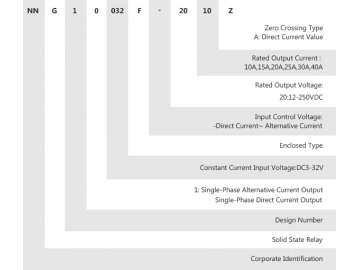

Descripción del modelo
Relé de estado sólido monofásico mejorado NNG1-0/032F-20 DC-DC
Voltaje de control 032: 5-32VDC
Corriente de control 6-35mA
Voltaje de encendido 5VDC
Voltaje de apagado 1VDC
Voltaje inverso 32VDC
Tensión de carga 20;12-250VDC
Corriente de carga 10A,15A,20A,25A,30A,40A
Voltaje transitorio 20:400VDC
Caída de voltaje en estado activo DC:≤1.2VDC
Tiempo de encendido/apagado DC:≤5mS
Corriente residual en estado inactivo DC:≤5mA
Voltaje dieléctrico soportado ≥2500VAC
Resistencia de aislamiento Prueba de 500MΩ,500VDC
Temperatura ambiental -30℃~80℃
Modo de instalación Instalación con tornillos
Peso del relé ≈96g
Dimensiones 60×45×27.5mm
Recomendaciones: Cuando la carga es mayor que 10A, el dispositivo debe contar con un disipador térmico, y cuando la temperatura supera los 80℃ debe refrigerarse con un ventilador o agua.

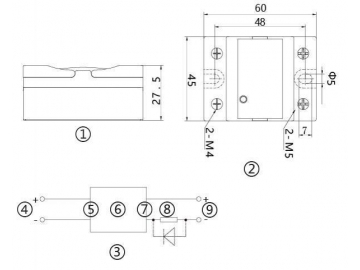

Tamaño y método de instalación del producto

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Control de la fuente de alimentación ⑤ Entrada ⑥ SSR ⑦ Salida ⑧ Carga ⑨ Carga de la fuente de alimentación
