90mm 120W
Solicite un presupuesto
Especificaciones del motor
Modelo | Voltaje | Potencia | Parámetros sin carga | Parámetros de carga | Vida útil de la escobilla | Peso del motor | |||
Velocidad | Corriente | Velocidad | Par | Corriente | |||||
V | W | r/min | A | r/min | mN.m | A | H | kg | |
| 12 | 120 | 3100 | 2.0Max. | 2500 | 458 | 15.0 | 2000 | 2.2 |
| 24 | 120 | 3200 | 1.0Max. | 2600 | 441 | 7.00 | 2000 | 2.2 |
| 90 | 120 | 3000 | 0.3Max | 2600 | 441 | 2.00 | 2000 | 2.2 |
Tabla de par del motorreductorUnidad de par de tolerancia: N.m
Tipo Motor/Reductor | Ratio de transmisión | 7.5 | 9 | 12.5 | 15 | 18 | 25 | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 |
Velocidad r/min | 346 | 288 | 208 | 173 | 144 | 104 | 86 | 72 | 52 | 43 | 34 | 28 | 26 | 21 | 17 | 14 | |
Z5D120-24GU-26S | 5GU()RC 5GU()RT | 2.41 | 5.44 | 4.02 | 4.82 | 5.78 | 8.03 | 9.64 | 10.4 | 14.5 | 17.4 | 20.0 | 20.0 | 20.0 | 20.0 | 20.0 | 20.0 |
24.6 | 55.5 | 41.0 | 49.2 | 59.0 | 81.9 | 98.3 | 106 | 148 | 177 | 200 | 200 | 200 | 200 | 200 | 200 |
Tipo | Ratio de transmisión | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 |
Z5D120-24GU | Velocidad r/min | 867 | 722 | 520 | 433 | 347 | 289 | 260 | 208 | 173 | 144 | 130 | 104 | 87 | 72 | 65 | 52 | 43 | 35 | 29 | 26 | 22 | 17 | 14 | 13 |
5GU()KB | 1.07 | 1.29 | 1.79 | 2.14 | 2.68 | 3.21 | 3.21 | 4.02 | 4.82 | 5.78 | 5.78 | 7.23 | 8.68 | 10.4 | 11.6 | 14.5 | 17.4 | 20.0 | 20.0 | 20.0 | 20.0 | 20.0 | 20.0 | 20.0 | |
10.5 | 12.6 | 17.5 | 21.0 | 26.2 | 31.5 | 31.5 | 39.4 | 47.2 | 56.7 | 56.7 | 70.9 | 85.0 | 102 | 113 | 142 | 170 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |

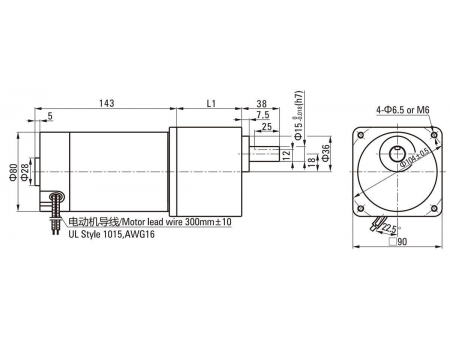

L1=42.5mm
Zhongda es un fabricante profesional de diversos tipos de motores y motorreductores que ha sido establecido el año 1998, Zhongda ha crecido hasta convertirse en una empresa líder de alta tecnología en China que combina investigación, fabricación, ventas y servicios en el sector de accionamientos de motores, micromotores, reductores de precisión y unidades inteligentes integradas. Gracias a la experiencia y cooperación durante todos estos años de operación, hemos logrado obtener un catálogo sólido de diversos motorreductores y motores.
