Cuchillas de corte parte superior & Cuchillas circulares de disco
Usos

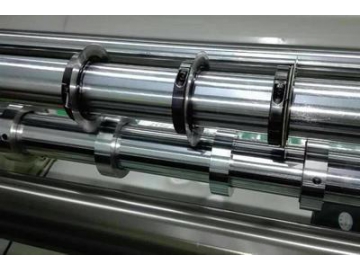

Las cuchillas de corte parte superior consisten en un soporte de cuchillas y las hojas de cuchillas de corte que se colocan en la parte superior de la cortadora. Se utilizan principalmente en el corte de papel, cinta adhesiva, papel aluminio, película de cobre, etc. Cuando se corta papel, y se deseada evitar el desperdicio, se requiere que las hojas de corte tengan alta dureza y buen filo, lisura perfecta sin rebabas.
Materiales
Las cuchillas de corte parte superior generalmente se fabrican con 9CrSi, Skd11(D2), HSS, el tratamiento térmico de dureza es HRC 57-64.

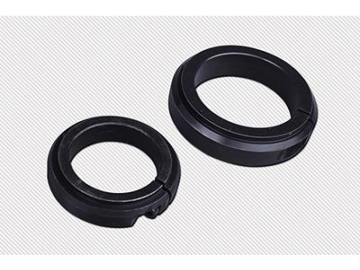

El soporte de las cuchillas generalmente se fabrica con 65Mn, spring steel (GCr15), el tratamiento térmico de dureza es HRC 50-59.
| Dureza en escala de Rockwell | 57-64 |
| Tolerancia del orificio interno | +0.01-0.04mm |
| Planitud | Ra 0.1 |
- El filo de la cuchilla, y en general toda la estructura, adopta un pulido en espejo para crear poca fricción y lograr un buen efecto de corte.
- El filo de la cuchilla se prueba al 100% para asegurar un buen afilado sin rebabas.
- Admite batch de producción OEM, se satisfice la precisión OEM.
Servicio personalizado

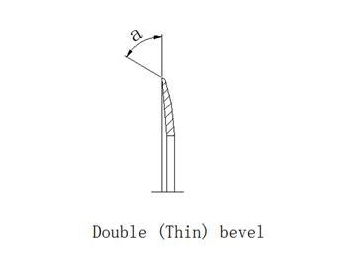

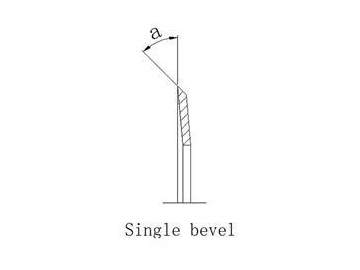

El diseño del filo de las cuchillas de corte parte superior es extremadamente importante. Debido a la constante comunicación con los usuarios finales de nuestros productos, somos capaces de diseñar y personalizar las cuchillas más apropiadas de acuerdo a los requerimientos de los equipos de corte de nuestros clientes. El rango de espesor de personalizado es de ≥0.8mm.

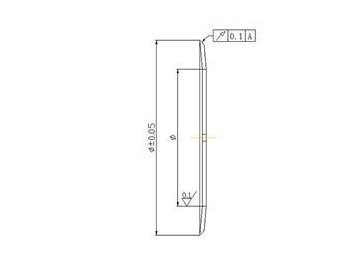

| Especificaciones | Φ Diámetro externo | Φ1 Diámetro Interno | B Ancho | b Espesor | C Ancho de la chaveta | H Profundidad de la chaveta | α Ángulo cuchilla |
| Φ62×Φ42×1.5 | 62 | 42 | 2.5 | 1.5 | 2.2 | 44.5 | 45° |
| Φ64×Φ40×1 | 64 | 40 | 1.8 | 1 | 3 | 44 | 45° |
| Φ75×Φ45×1 | 75 | 45 | 2 | 1 | 3 | 49 | 45° |
| Φ75×Φ45×1.5 | 75 | 45 | 2.5 | 1.5 | 3 | 49 | 45° |
| Φ62×Φ42×1 | 62 | 42 | 2 | 1 | 2.2 | 45 | 45° |
| Φ100×Φ75×1 | 100 | 75 | 2.3 | 1 | 2.2 | 77.6 | 45° |
| Φ105×Φ70×1 | 105 | 70 | 2 | 1 | 3.2 | 75 | 45° |
| Φ105×Φ70×1.5 | 105 | 70 | 2.5 | 1.5 | 3.2 | 75 | 45° |
| Φ140×Φ95×1 | 140 | 95 | 2 | 1 | 3.2 | 100 | 45° |
