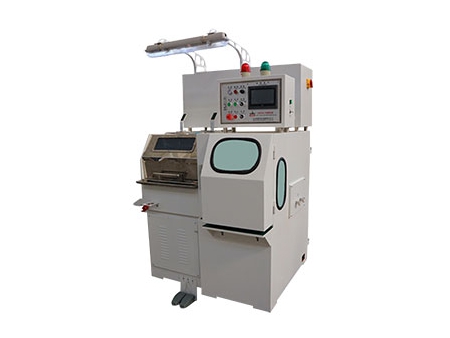

Trefiladora Ultrafino (de Ø 0,0085 a 0,013 mm) QSF45-10 Fabricante

Trefiladora Ultrafino (de Ø 0,0085 a 0,013 mm) QSF45-10

Solicite un presupuesto

Nosotros: http://wiredrawinglines.com/12-superfine-wire-drawing-line-45.html

Descripción

La trefiladora ultrafino QSF45-10 elabora alambres de acero con diámetro de 0.0085mm. En lugar de correas de transmisión, se utiliza un motor servo controlado por PLC, esto ayuda a reducir considerablemente el riesgo de desestabilización del cono trefilador durante el uso de correas de transmisión, además mejora el control de precisión operacional, y previene que el alambre se quiebre a causa de pequeños errores. Se utiliza un dispositivo de medición de fibra óptica para la medición y ajuste de bobinado en tiempo real para garantizar precisión. Los métodos de deslizamiento incluyen una forma cónica.

Especificaciones

Modelo	QSF45-10
Diámetro del alambre de entrada	φ0.0112mm-φ0.0174mm
Diámetro del alambre terminado	φ0.0085mm-φ0.013mm
Velocidad máx. de trefilado	600m/min
Cantidad de Troqueles de trefilado	10 (9 1)
Elongación del dado de trefilado	4.5% - 5%
Método de Lubricación	Lubricante por Pulverización (abanico plano)
Diámetro de cono trefilador	φ45
Potencia total	motor servo 0.4kW, ISMH1-40B30CB-U231Z 4
Motor de bobina	motor servo 0.4kW, ISMH4-40B30CB-U234Z
Motor de desplazamiento	motor servo ISNH1-40B30CB-U231Z
Motor bomba de agua	motor servo 90W MP -55R 10W MP-15km
Iluminación	220v 40w, 220v 7w-11w
Estructura de la línea	Husillo de bolas accionado por motor servo para rotar el eje
Dimensión de la Máquina	1450×1020×1580mm(L×W×H）
Peso de la máquina	1.0t
Diámetro de bobina de arrastre o tambor	φ110×72×φ100×68×φ15.5 (bobina de aluminio) φ88×52×φ80×52×φ78 (bobina de aluminio) φ36×185×φ30×17×φ28 (bobina de aluminio)
