Sistema de alineación y soldadura de pases de raíz para la prefabricación de carretes de tubería
Equipo de fabricación de tuberías para alineación, ensamblaje y soldadura de tramos, bridas y accesorios.
El sistema de alineación y soldadura de pases de raíz es fundamental en la prefabricación e instalación de tuberías. Gracias a sensores avanzados y tecnología de visión láser, supervisa en tiempo real el diámetro, el espesor de pared y la longitud de cada tubería. Esto permite un ensamblaje preciso, asegurando soldaduras de buena calidad con una tolerancia mínima.

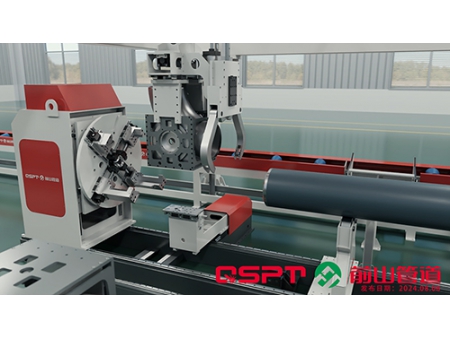

El sistema de soldadura de ajuste de tuberías y pasada de raíz consta de:
- Sistema de accionamiento de sujeción del bastidor del cabezal
- Sistema de tensado y centrado del mandril (mandril de mecanizado)
- Sistema de visión láser binocular
- Fuente de alimentación TIG de hilo caliente EWM
- Sistema de sustitución automática del electrodo de tungsteno
- Sistema de carro de soporte de la pieza de trabajo
- Sistema de control PLC
- Sistema de accionamiento de sujeción del contrapunto

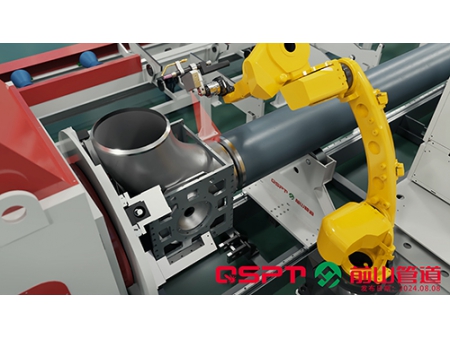

- Sistema de control visual del robot
- Sistema de carro de carril de soldadura
- Base tipo caja con estructura de acero
- Robot de soldadura Fanuc
Línea de producción inteligente de prefabricación de tuberías con sistema de transporte por palet.
Carrete de tubería aplicableCarrete de tubería unidimensional con accesorios en uno o ambos extremos (codos con módulo especial).
Proceso aplicableElevación inteligente con manipulador de cercha, sujeción con mandril de mecanizado, alineación inteligente con visión robot, soldadura por puntos TIG inteligente, soldadura de fondo TIG inteligente.
Rango de aplicaciónTuberías con diámetros de DN50 a DN300 y espesores de pared entre 3 y 20 mm.
- Precisión y estabilidad óptimas. El sistema incorpora un mecanismo de alineación automática y un bastidor de rodillos que garantizan el posicionamiento exacto y el transporte seguro de los carretes de tubería. Esto reduce errores y mejora la estabilidad durante el montaje.
- Mayor eficiencia. Equipada con una fuente de alimentación avanzada y una antorcha de soldadura versátil, la solución es compatible con múltiples métodos de soldadura, como TIG, MIG y SAW, permitiendo adaptarse a distintos materiales y requisitos.
- Calidad superior en la soldadura. La integración de sistemas de alimentación automática de alambre y seguimiento de soldadura en tiempo real asegura un proceso continuo, uniforme y de alta calidad, reduciendo defectos y optimizando los resultados.
