Máquina para fabricar bolsa de papel fondo cuadrado con asa retorcida con impresión en línea Fabricante

Máquina para fabricar bolsa de papel fondo cuadrado con asa retorcida con impresión en línea

Solicite un presupuesto

Nosotros: http://znep-bagmaking.com.ar/10-twisted-handles-block-bottom-bag-making-machine-with-inline-printing.html

This product has been discontinued and removed from our shelves.

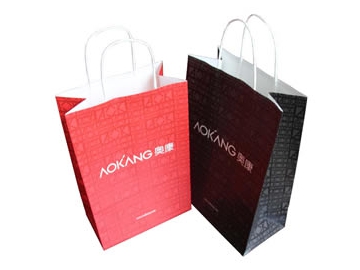

Esta máquina para fabricar bolsas está diseñada para la producción automática de bolsas de papel con asas retorcidas, equipadas con una máquina de impresión en línea de 4 colores, es una opción ideal para las operaciones de fabricación de bolsas que buscan minimizar los costos de operación sin sacrificar la calidad.

Parámetros

Parte de la fabricación de la bolsa

Modelo	ZD-F350QY	ZD-F450QY
Ancho del rollo de papel	420-1090 mm	650-1370 mm
Diámetro máximo del rollo de papel	φ1500 mm	φ1500 mm
Diámetro del núcleo del rollo	φ76 mm	φ76 mm
Gramo de papel	80-150g/㎡	80-150g/㎡
Ancho de la bolsa de papel	130/180-350 mm	230-450 mm
Longitud de corte	260-(530mm con altura de la asa)	280-(630mm con altura de la asa）
Ancho del fuelle	65-180mm	80-220mm
Altura de la asa	90-120mm	90-120mm
Diámetro de la cuerda de la asa	φ3.5-5.5 mm	φ3-6 mm
Longitud del parche de la asa	152 mm	190 mm
Ancho del parche de la asa	42.5-50 mm	42.5-50 mm
Distancia del agujero de la asa	76 mm	95 mm
Diámetro del rollo de papel (parche)	φ1200 mm	φ1200 mm
Ancho del parche de la asa	85-100 mm	85-100 mm
Gramo de papel de parche de la asa	80-150 g/㎡	80-150 g/㎡
Máx. velocidad de producción	100-150 bolsas/min	bolsas/min 100-140
Potencia total	40 KW	40 KW
Peso de la máquina	21500 KG	22500 KG
Dimensiones totales ( LAnAl )	1850058002500 mm	1900060002500 mm

Parte de impresión en línea

Ancho máximo de impresión	1160 mm
Longitud de impresión repetida	300-800 mm
Velocidad de impresión mecánica	10-80 m/min
Velocidad de impresión de producción	10-60 m/min
Grosor de la placa	1.7/2.28/2.84 mm
Unidad de impresión	Cilindros / anilox / rodillos
Perímetro del cilindro	300-800 mm
Placa de impresión	Resina / placa de goma
Vía de transmisión	Engranaje accionado
Registro de impresión	Rotación de 360 grados
Vía de ajuste	Manual
Embrague de cilindro	Manual
Vía de calentamiento	Calentamiento eléctrico después del soplado
Zona de calentamiento	4 zonas
Soplador	2KW
Longitud de calentamiento auxiliar	1.3 m
Ajuste de velocidad	Convertidor de frecuencia

Configuración de la máquina

UNIDAD DE ALIMENTACIÓN
El rollo de papel fijado en el mandril de expansión de aire se puede alimentar con un brazo oscilante que está equipado con el sistema hidráulico de elevación. Con una función de alarma, la unidad de alimentación sonará la alarma cuando no haya alimentación de papel. Se logra una mayor suavidad superficial del papel durante la alimentación gracias a la guía de la red y al control uniforme de la tensión. Los rollos de papel se pueden cambiar fácilmente pulsando un botón.

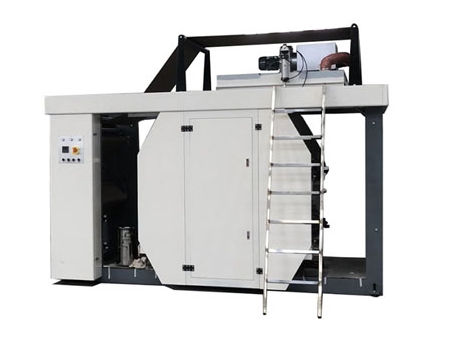

2. UNIDAD DE IMPRESIÓN EN LÍNEA
  La unidad de impresión de 4 colores puede imprimir logotipos, palabras o cualquier imagen según sea necesario en papel automáticamente.

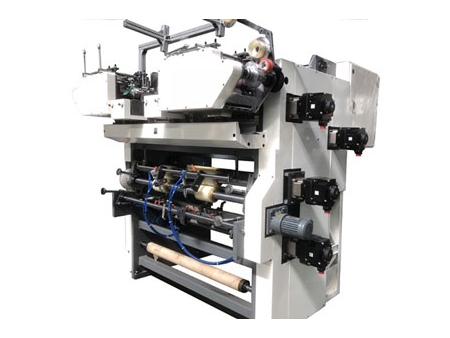

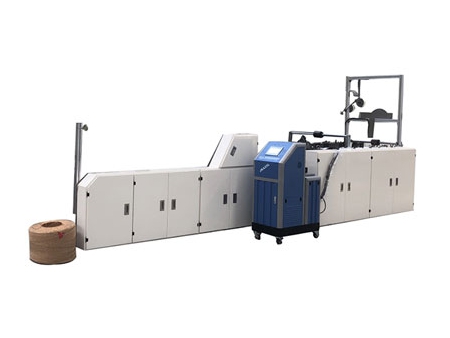

2. UNIDAD DE FABRICACIÓN DE ASAS
  Pega cuerdas de papel retorcidas y papel para crear una asa.
2. UNIDAD DE PEGADO DE ASA
  La máquina de pegado de la asa puede pegar automáticamente la asa retorcida en la posición requerida del cuerpo de la bolsa con el uso de pegamento y luego lo presiona firmemente en el cuerpo de la bolsa antes de pre-plegado.

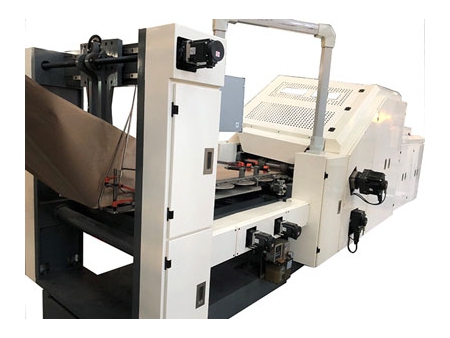

2. UNIDAD DE FORMADO DE BOLSAS
  Forma el papel con parches y pegamento lateral en el tubo; y corta en piezas separadas en función de la configuración. Después, estos tubos separados se enviarán al tambor para abrir las cuatro esquinas, luego encolar la parte inferior, sellar y formar la forma cuadrada en consecuencia.
UNIDAD DE RECOGIDA DE BOLSAS
Comprime las bolsas y da la salida de las bolsas. El número de bolsas de papel puede ser procesado y presentado por el sistema de recolección y conteo automático.
