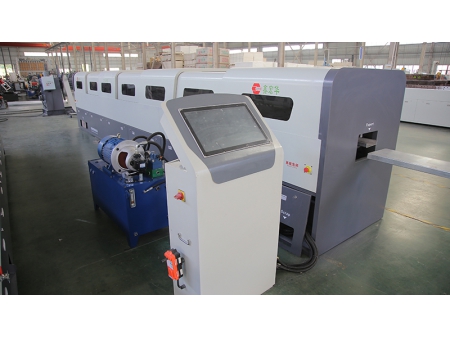

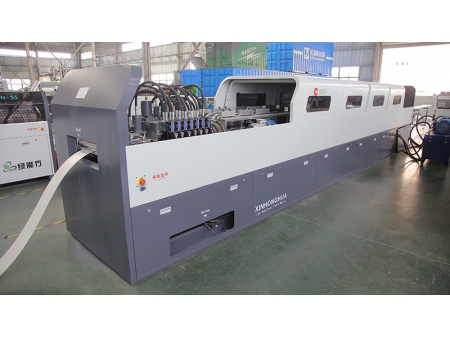

Perfiladora de estructura de acero, XHH-C75-160

Solicite un presupuesto

Nosotros: http://roll-formingmachines.com.ar/1-8-xhh-c75-160-light-gauge-steel-framing-machine.html

Diseñada como una solución versátil, la perfiladora de estructura de acero de calibre ligero produce de manera eficiente estructuras de marco y armazón más pesadas y anchas. Cuenta con un rango de ancho de 0.75-1.6mm y un rango de grosor de 0.6-1.5mm, lo que lo hace adecuado para una variedad de aplicaciones residenciales y comerciales.

Profile Dimensions

Especificaciones

Modelo	C75-89-100-140
Dimensión	800016001900mm
Potencia del servomotor principal	14kW
Motor hidráulico	11kW
Pasos de formación	17 pasos
Velocidad de formación	35m/min (sin perforar ni cortar)
Ancho efectivo para el canal C	75mm, 89mm, 100mm, 140mm
Altura de la brida	41mm
Labio/Lip	10mm
Espesor del material	0.6-1.5mm
Tolerancia de corte y punzonado	±1mm
Tolerancia para la formación	±1mm
Sistema de control	Sistema de control informático IPC
Rodillos	Cr12
Material para el eje	40Cr
Material para perforadora	Cr12Mov
Material para cortadora	Cr12Mov

Características

Desenrollador
1. Dispositivo automático de arranque-parada, accionado
2. por motor convertidor
3. Ancho de la tira: ≤500mm
4. Diámetro exterior de la bobina: ≤1300mm
5. Carga nominal: 3T
6. Potencia del motor principal: 4kW
7. Ancho del material: 50-500mm
8. Diámetro interior: 450-530mm

Troquel hidráulico de corte y punzonado
1. Método de punzonado: Pre y post punzonado
2. Material del troquel: Cr12Mov
3. Método de corte: Cortador de formación, cizalla de corte con tres cuchillas
4. Material de la hoja: Cr12Mov
5. Tratamiento de superficies: semiacabado CNC, tratamiento al vacío a 58-60HRC, acabado CNC

Perfiladora
1. Material: Cr12
2. Semiacabado CNC, tratamiento térmico al vacío 60-62HRC, acabado CNC con precisión IT5, cromado duro.

Sistema de control
1. 1 set de controlador IPC
2. 1 set de controlador PLC
3. 3 Software de control NC
4. Control de la posición de punzonado
5. Control de la posición de corte
1. Control de cantidad de lotes de producción
2. Control de cantidad de detalle de lote
3. Monitorización en tiempo real durante la producción
4. Control y mantenimiento remotos

El equipo de perfilado de estructura de acero consta principalmente de:

Sistema de conformado principal
Desenrollador hidráulico de 3 toneladas
Sistema de servomotor
Sistema de control informático IPC (Lenovo Laptop)
Software de producción (1set)

Software de diseño-Vertex, usando licencia (para siempre)
Dispositivo de punzonado automático hidráulico (muesca de banda/labio, estampa/swage, orificio de servicio, chaflán, hoyuelo, orificio de perno)
Dispositivo hidráulico de post-corte (material: Cr12Mov)
Dispositivo de impresión automática
Mesa de salida (4m)
