Perfiladora de estructura de acero de calibre ligero XHH-C U90-305, Máquina de perfilado de acero, Máquina perfiladora de estructura de acero
Este producto ha sido descontinuado y retirado de nuestro inventario.
Máquina perfiladora de estructura de acero

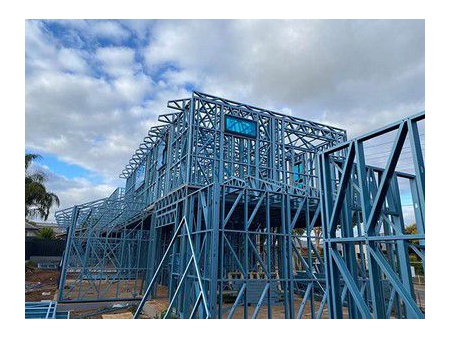

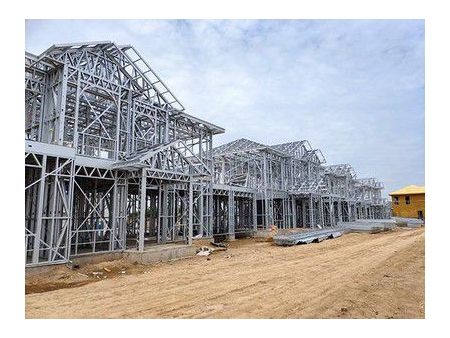

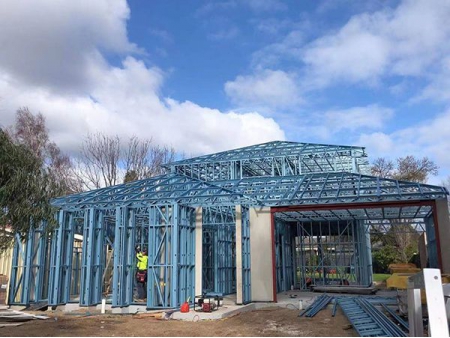

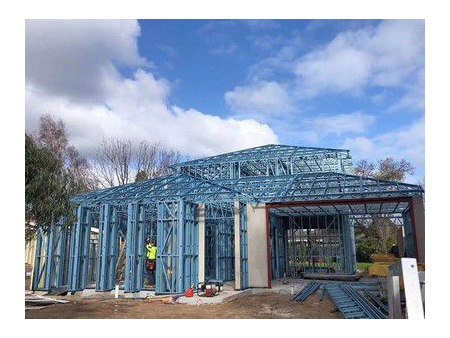

La máquina perfiladora de estructura de acero de calibre ligero XHH-C U90-305 es capaz de producir perfiles en forma de C y U con un grosor que van desde 0.8mm a 2.0mm. Es un sistema de producción de diseño de marcos de armazón de pared, piso y techo y las principales aplicaciones son para edificios de gran altura. La velocidad de la línea superior es de hasta 30m/min sin punzonar o perforar y cortar.
| Modelo | C U90-305 |
| Dimensión | 1100*1500*1600mm |
| Potencia de servomotor principal | 22kW |
| Motor hidráulico | 11kW |
| Pasos de perfilado | 12 pasos |
| Velocidad de perfilado | 30m/min(sin punzonado ni corte) |
| Voltaje | 380V/50HZ/Trifásico |
| Ancho efectivo para canal C | 89mm, 140mm, 254mm, 305mm |
| Ancho efectivo para canal U | 91mm, 143mm, 258mm, 310mm |
| Altura de la pestaña | 38mm, 41mm |
| Borde | 9-15mm |
| Grosor del material | 0.8-2.0mm |
| Tolerancia para corte y punzonado | ±1mm |
| Tolerancia para perfilado | ±1mm |
| Sistema de control | Sistema de control informático de la CIP |
| Software de diseño | Vertex |
| Rodillos | Fabricado con acero SKD-11 con tratamiento térmico, cromado duro en la superficie de los rodillos |
| Material para el eje | SKD-11 |
| Material para el perforador | SKD-11 |
| Material para el cortador | SKD-11 |
-
-

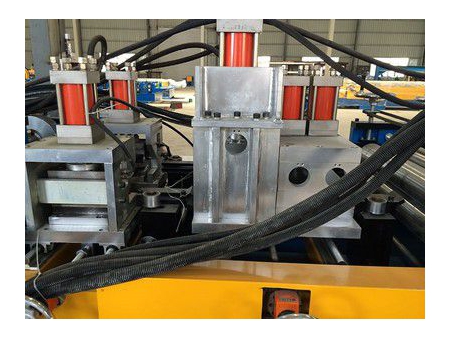

Molde de post-punzonado
Todas las perforadoras de XHH cuentan con con post-punzonado y post-corte, que hacen un rendimiento de más alta precisión en posición y dimensión
-
-

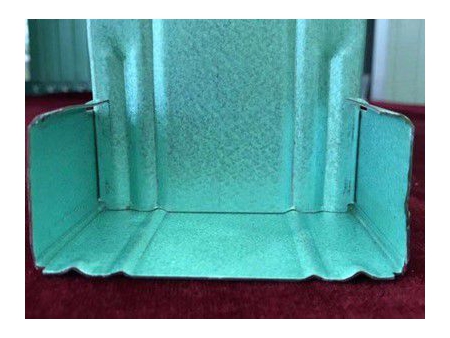

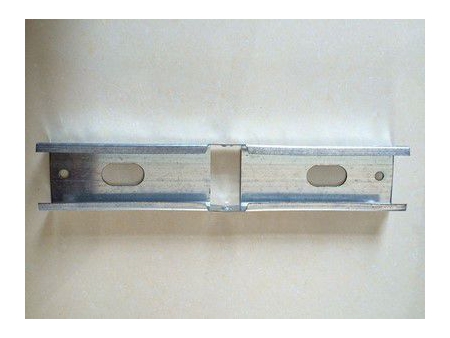

Conexión de corte final perfecta (sin costura)
La conexión de corte final sin costura es un diseño patentado de la perforadora de XHH. Los dos extremos del marco vertical pueden conectarse sin problemas a la banda de los marcos horizontales inferior y superior. Por lo tanto, el peso de la casa se puede cargar directamente y pasar por el marco vertical, lo que hace que la casa sea más segura.
-
-

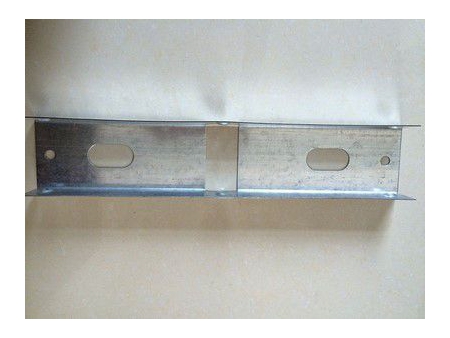

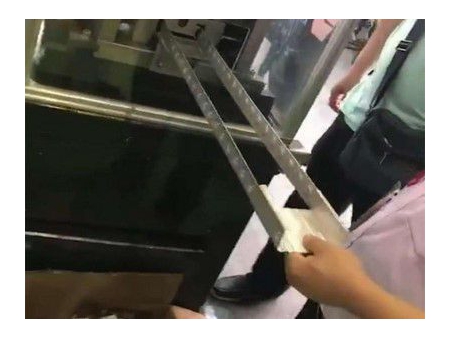

Punzonado continuo de muesca de banda sin extrusión de material
La fuerza de la materia prima se reducirá en gran medida cuando se fabriquen muescas continuas de banda y bordes, por lo que el material en la máquina de pre-punzonado puede extruirse fácilmente durante el proceso de perfilado. La perfiladora de XHH con sistema de post-punzonado puede hacer muesca de banda más continua incluso en espesor delgado de 0.55mm sin extruir material.
-
-

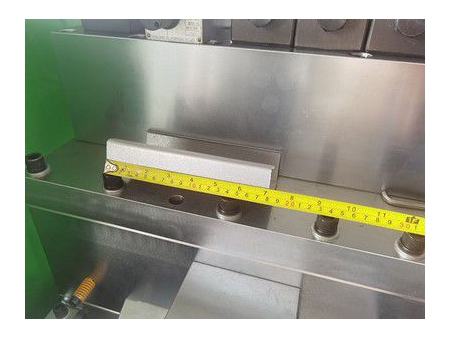

Menor desperdicio de material
Corta distancia entre el troquel de punzonado y de corte capaz de limitar la longitud de desperdicio del material de arranque a 0.02m y la longitud del residuo del material final dentro de 1 metro.
-
-
Ahorro de costos
La longitud de cada residuo de arranque de la máquina de post-punzonado y corte de XHH es de aproximadamente 1M; la mayoría de las máquinas en el mercado son de pre-punzonado y post-corte (de otro proveedor), su material de desecho es de aproximadamente 8m en cada puesta en marcha.
Arranque/cambio de bobina de acero 8.11-12.13 kg 5 bobinas de acero/día 40.55-60.65 kg Material ahorrado/año 12.17-18.2 T
- Máquina perfiladora principal
- Desenrollador hidráulico de 5 toneladas
- Sistema de servomotor
- Sistema de control informático IPC (laptop Lenovo)
- Software de producción (1set)
- Software de diseño-Vertex, licencia de uso permanente

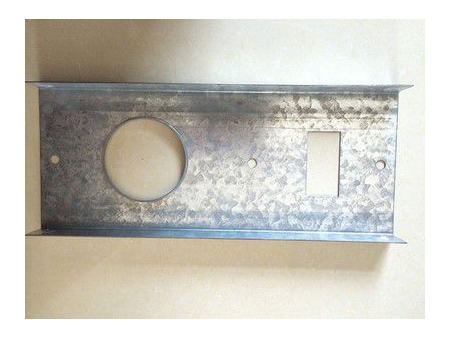

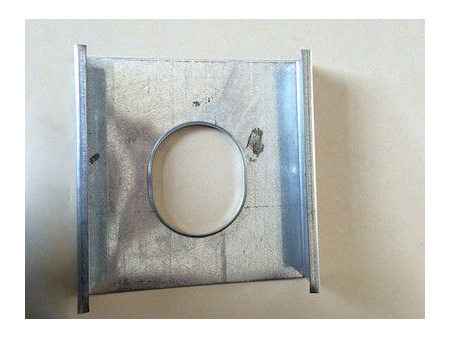

- Dispositivo hidráulico de punzonado automático (muesca de banda/borde, swage, orificio de servicio, chaflán, hoyuelo, orificio de perno)
- Dispositivo hidráulico de post-corte (Material:SKD-11)
- Dispositivo de impresión automática
- Tabla/Mesa de acabado (4m)
