Prensa mecánica de movimiento link/tipo leva con engranajes excéntricos

Solicite un presupuesto

Sitio web: http://metalforming-ar.com/1-8-eccentric-geared-link-motion-mechanical-press.html

Prensas de estampado DS2/DSL2

Prensa mecánica para estampado, punzonado, plegado, corte y troquelado de metales.

Capacidad 400T a 1250T
Carreras por minuto 8 a 25 carreras por minuto
Longitud de carrera 500mm a 800mm
Área de deslizamiento 2800×1600mm a 4000×2000mm

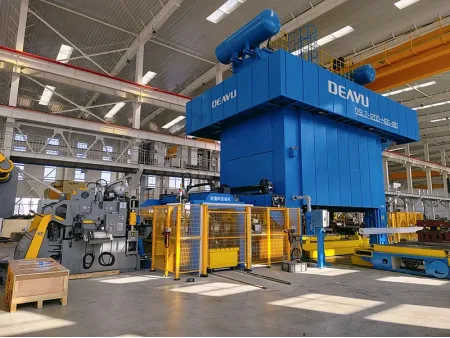

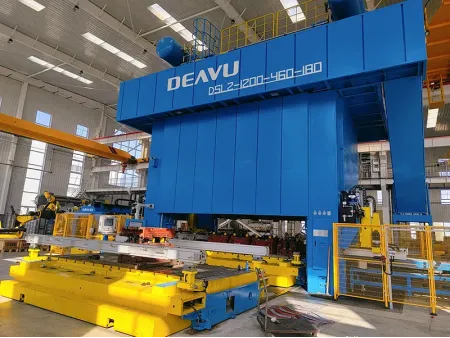

La prensa mecánica de movimiento link (también llamado tipo leva) con engranajes excéntricos DS2/DSL2 cuenta con un bastidor de acero soldado de alta rigidez con viga superior, columnas y base conectadas por cuatro varillas de refuerzo pretensadas, lo que proporciona excelente estabilidad y precisión para operaciones exigentes de estampado, punzonado, doblado, corte y troquelado de metal. Esta prensa está diseñada para diversas condiciones de producción, lo que la hace ideal para la fabricación de hardware, piezas de automoción y aplicaciones de precisión.

Con una capacidad de 400 a 1250 toneladas y velocidades de carrera de entre 8 y 25 carreras por minuto, la prensa mecánica de engranajes excéntricos con movimiento link/tipo leva garantiza un rendimiento fiable y de alta precisión. Fabricada según los estándares de precisión JIS Grado 1 de Japón, proporciona estabilidad operativa a largo plazo.

Aplicaciones

Ferretería/hardware: bisagras, cerraduras, tornillos
Componentes automotriz
Otros productos: hebillas de cinturones de seguridad, carcasas de filtros, juntas de abrazadera quirúrgica

Características principales

Sistema de transmisión por engranajes excéntricos para una transmisión estable y silenciosa.
Protección hidráulica de alto rendimiento contra sobrecargas con guías largas de cuatro lados para una excelente precisión y una mínima fuerza lateral.
Sistema de lubricación por circulación automática con suministro de aceite en punto fijo y cantidad fija, y detección de fallos en tuberías o escasez de aceite.
Ampliable para sistemas de alimentación automatizados y sistemas de cambio de troqueles de alta velocidad.

Vista frontal 3D de la prensa de bastidor desmontable DS2

Vista 3D del engranaje excéntrico DS2

Especificaciones

Modelo	Unidad	DS2-400T	DS2-630T	DS2-800T	DS2-1000T	DS2-1250T
Tipo		S	S	S	S	S
Capacidad	T	400	630	800	1000	1250
Punto de tonelaje nominal	mm	13	13	13	13	13
Carreras por minuto	S.P.M	8-18	8-18	10-25	8-18	8-18
Longitud de la carrera	mm	500	600	600	700	800
Altura máxima de cierre	mm	1200	1300	1400	1400	1400
Ajuste de la altura del troquel	mm	500	550	600	650	650
Área de deslizado	mm	2800×1600	3200×1800	3600×1800	4000×1800	4000×2000
Área de soporte	mm	2800×1600	3200×1800	3600×1800	4000×1800	4000×2000
Presión de aire requerida	kg/cm²	0.55	0.55	0.55	0.55	0.55
Motor principal	kW.p	55	75	90	110	132
Apertura en bastidores laterales	mm	1600	1800	1800	1800	2000
Mecanismo de ajuste de corredera		Eléctrico
Amortiguador del troquel		1 almohadilla/pad, 2 cilindros
Capacidad del amortiguador del troquel	ton	80	100	150	150	200
Longitud de carrera del amortiguador del troquel	mm	200	200	250	250	250
Peso máximo del troquel superior	ton	10	12	15	18	20

Modelo	Unidad	DSL2-630T	DSL2-800T	DSL2-1000T	DSL2-1250T
Tipo		S	S	S	S
Capacidad	T	630	800	1000	1250
Punto de tonelaje nominal	mm	13	13	13	13
Carreras por minuto	S.p.m	8-18	8-18	8-18	8-18
Longitud de la carrera	mm	800	1000	1100	1200
Altura máxima de cierre	mm	1200	1300	1400	1500
Ajuste de la altura del troquel	mm	500	550	600	700
Área de deslizado	mm	3600×1800	3800×1800	4000×2000	4000×2200
Área de soporte	mm	3600×1800	3800×1800	4000×2000	4000×2200
Presión de aire requerida	kg/cm²	0.55	0.55	0.55	0.55
Motor principal	kW.p	110	132	160	220
Apertura en bastidores laterales	mm	1800	1800	2000	2200
Mecanismo de ajuste de corredera		Eléctrico
Amortiguador del troquel		1 almohadilla/pad, 2 cilindros
Capacidad del amortiguador del troquel	ton	150	200	250 (con cerradura opcional)	250 (con cerradura opcional)
Longitud de carrera del amortiguador del troquel	mm	250	250	300	300
Peso máximo del troquel superior	ton	12	15	18	20

Configuraciones estándar

Variador de velocidad
Protector hidráulico de sobrecarga
Luz del área de troquel
Ajuste eléctrico de la corredera
Dispositivo de seguridad fotoeléctrico
Indicador digital de altura del troquel
Sistema de contrapeso de la corredera y el troquel
Codificador electrónico
Detector de atascos
Toma de corriente
Sistema de control hombre-máquina (Defu)
Dispositivo de seguridad contra sobremarcha
Expulsor de aire
Caja de herramientas de mantenimiento
Manual de instrucciones

Configuraciones opcionales

Embrague húmedo
Amortiguador neumático de troquel
Interruptor de pedal
Cambio rápido de troquel
Extracción de corredera
Desbobinador automático
Manipulador inteligente
Soporte móvil
Detector de residuos (Riken Optech Corporation)
Monitor de tonelaje
Puerta de seguridad delantera
Puerta de seguridad trasera
Bloque de troquel de seguridad con tapón
Embrague y freno independientes
Freno de volante

Los diseños están sujetos a cambios sin previo aviso y se pueden personalizar según sus necesidades.

Tags:
fabricante de prensa mecánica
prensa de biela
prensa de estampado
estampación metálica
prensa hidráulica

Descargar

Nuestro folleto de productos

La prensa mecánica de engranajes excéntricos con movimiento articulado ofrece un rendimiento estable, preciso y eficiente para operaciones de estampado de alta demanda. Contáctenos para obtener más información y encontrar la solución ideal para sus necesidades de producción.
