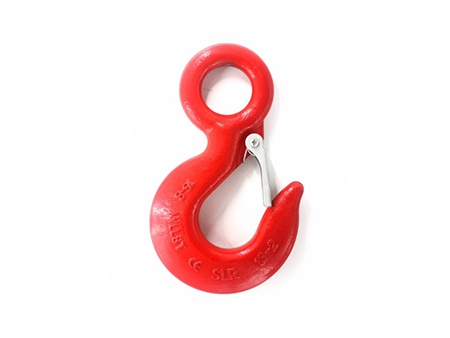

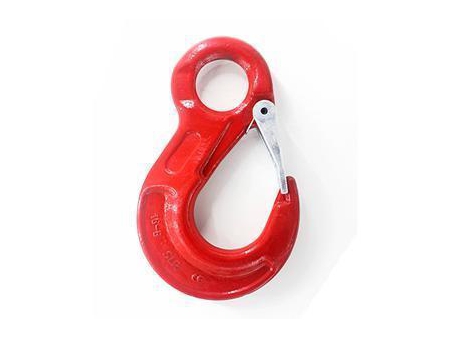

Gancho de ojal con eslinga y pestillo de acero aleado
Características
● Está forjado con acero aleado especial de alta intensidad y alta dureza, y luego es tratado con calor;
● Se puede unir a cadenas G100;
● El rendimiento se incrementa a un 25% en comparación con los productos G80;
● Cada pieza de trabajo debe pasar la prueba a 2,5 veces el límite de carga de trabajo;
● Debemos realizar una muestra y 20000 veces de pruebas de fatiga;
● Debemos realizar pruebas de muestreo y roturas estrictas para cada lote de productos;
● Debemos realizar el 100% de detección de defectos de polvo magnética;
● Tratamiento de superficie: potencia plastificada;
● Código de color: Azul RAL5015
Parte del gancho de ojal para eslinga es plana, por eso el grillete omega SLR1027-G100 puede atravesarla para que funcione de forma coordinada.

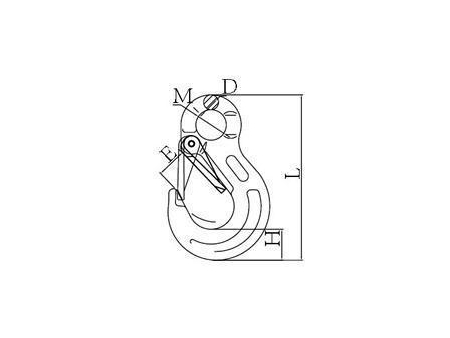

Parámetros (Unidad: mm)Código de artículo | Peso (kg) | Límite de carga de funcionamiento (t) | Carga de ruptura (t) | D±1 | E±2 | H±1 | M±1 | L±2.5 |
10-SLR1003-06 | 0.32 | 1.4 | 5.6 | 10 | 18.5 | 21 | 20.5 | 111 |
10-SLR1003-08 | 0.6 | 2.5 | 10 | 11 | 25 | 27.5 | 25 | 137.5 |
10-SLR1003-10 | 1.2 | 4 | 16 | 16 | 28 | 33 | 34 | 171.5 |
10-SLR1003-13 | 2.2 | 6.7 | 26.8 | 19 | 38 | 43.5 | 43 | 219 |
10-SLR1003-16 | 3.5 | 10 | 40 | 24.5 | 44 | 50 | 50 | 260 |
10-SLR1003-20 | 7.15 | 16 | 64 | 27 | 52 | 56 | 55 | 298 |
10-SLR1003-22 | 11.5 | 19 | 76 | 29 | 66 | 62 | 60 | 330 |
10-SLR1003-26 | 12.2 | 26.5 | 106 | 35 | 73 | 75 | 70 | 376 |
10-SLR1003-32 | 17.5 | 39.3 | 157.2 | 39 | 87 | 89 | 81.5 | 458 |
La carga máxima es 4 veces el límite de carga de trabajo.

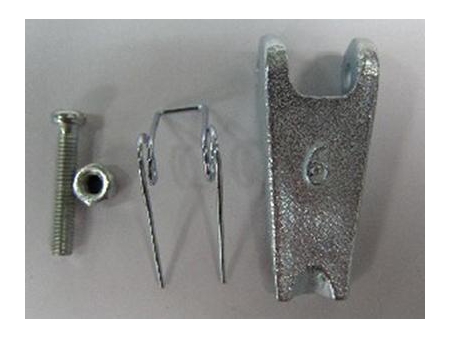

SP-SLR1003 & SLR1004-KIT DE PESTILLO PARA SLR1003 & SLR1004
(1 juego= pestillo galvanizado en frío+ resorte galvanizado en frío+ tornillo galvanizado en frío+ tuerca galvanizada en frío)
Código del artículo | Tamaño | Código del artículo | Tamaño | |
SP-SLR1003/4-6 | 6-10 | SP-SLR1003/4-20 | 20-10 | |
SP-SLR1003/4-8 | 8-10 | SP-SLR1003/4-22 | 22-10 | |
SP-SLR1003/4-10 | 10-10 | SP-SLR1003/4-26 | 26-10 | |
SP-SLR1003/4-13 | 13-10 | SP-SLR1003/4-32 | 32-10 | |
SP-SLR1003/4-16 | 16-10 |
