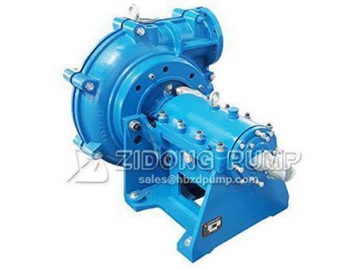

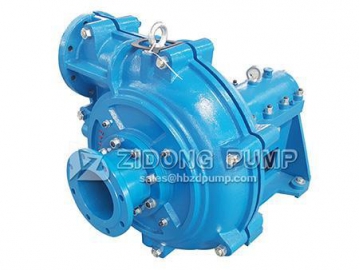

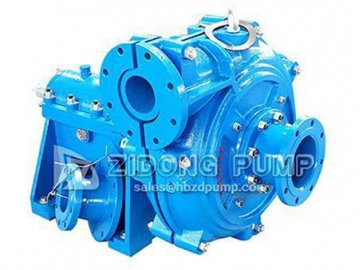

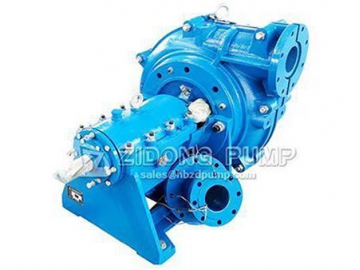

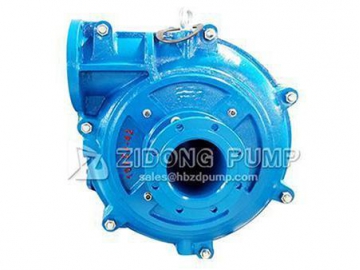

Bomba centrífuga horizontal Serie ZJ
Solicite un presupuesto
- Rango de flujo: 12-5040m3/h
- Caudal de flujo: 12-5040m3/h
- Altura de bombeo: 5-118m
- Energía correspondiente: 60-600KW
- Material de extremos húmedos: metal aleación de cromo resistente al uso
- Diámetro: DN25-DN400
- Velocidad: 300-3800r/min
- Temperatura operativa: ≤80℃
- Estructura: bomba de una etapa, succión única, con soporte en voladizo, centrífuga.
Las bombas centrífugas horizontales de la serie ZJ es una versión mejorada de las series ZHH y ZH. El diámetro del impulsor es más grande, los furgones son más delgados, con nervaduras en la superficie de la carcasa y la cobertura para mejorar la estabilidad y durabilidad de la bomba. Esta serie de bombas es ampliamente usada para el manejo de sustancias abrasivas y corrosivas con partículas sólidas. En general, se usan en la industria eléctrica, metalúrgica, de carbón, de construcción, químicas y similares.

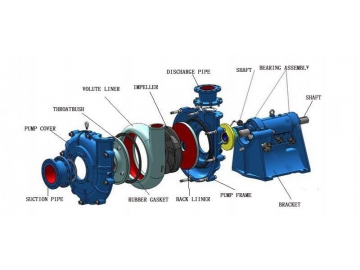

Estructura Características- Los extremos húmedos están hechos de una aleación de hierro fundido de cromo, por lo que es resistente al uso, la corrosión y el impacto.
- Los rodamientos están lubricados con aceite diluido.

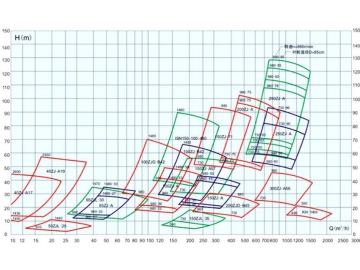

Tabla de selección (desempeño con agua limpia)
1. Bomba centrífuga horizontal 300ZJ-I-A100Desempeño con agua limpia | Motor correspondiente | |||||||
Velocidad (r/min) | Caudal de flujo (m3/h) | Altura de bombeo (m) | Potencia eje motor (kW) | Máx. eficiencia (η%) | NPSH (m) | Modelo | Potencia (kW) | Voltaje (v) |
590 | 913 | 65.2 | 243 | 66.7 | 4.1 | Y450-10 | 315 | 6000 |
1785 | 59.7 | 361 | 80.4 | Y500-10 | 450 | |||
1826 | 59.3 | 365.4 | 80.7 | Y500-10 | 450 | |||
490 | 758 | 45 | 139.3 | 66.7 | 3 | Y450-12 | 185 | |
1482 | 41.2 | 206.8 | 80.4 | Y450-12 | 250 | |||
1517 | 40.9 | 209.4 | 80.7 | Y450-12 | 250 |
Desempeño con agua limpia | Motor correspondiente | |||||||
Velocidad (r/min) | Caudal de flujo (m3/h) | Altura de bombeo (m) | Potencia eje motor (kW) | Máx. eficiencia (η%) | NPSH (m) | Modelo | Potencia (kW) | Voltaje (v) |
590 | 867 | 58.8 | 217.9 | 63.7 | 4.1 | Y450-10 | 280 | 6000 |
1696 | 53.9 | 321.6 | 77.4 | Y500-10 | 400 | |||
1735 | 53.5 | 325.3 | 77.7 | Y500-10 | 400 | |||
490 | 720 | 40.6 | 125 | 63.7 | 3 | Y450-12 | 185 | |
1408 | 37.2 | 184.3 | 77.4 | Y500-12 | 220 | |||
1441 | 36.9 | 186.4 | 77.7 | Y500-12 | 220 |
Desempeño con agua limpia | Motor correspondiente | |||||||||
Velocidad (r/min) | Caudal de flujo (m3/h) | Altura de bombeo (m) | Potencia eje motor (kW) | Máx. eficiencia (η%) | NPSH (m) | Modelo | Potencia (kw) | Voltaje (v) | ||
730 | 922 | 79.9 | 290.3 | 69.1 | 5.7 | Y450-8 | 355 | 6000 | ||
1648 | 73.6 | 410.3 | 80.5 | Y500-8 | 500 | |||||
1844 | 70.7 | 436.2 | 81.4 | Y500-8 | 560 | |||||
590 | 745 | 52.2 | 153.3 | 69.1 | 3.9 | Y450-10 | 185 | |||
1332 | 48.1 | 216.7 | 80.5 | Y450-10 | 280 | |||||
1490 | 46.2 | 230.3 | 81.4 | Y450-10 | 280 | |||||
Desempeño con agua limpia | Motor correspondiente | |||||||
Velocidad (r/min) | Caudal de flujo (m3/h) | Altura de bombeo (m) | Potencia eje motor (kW) | Máx. eficiencia (η%) | NPSH (m) | Modelo | Potencia (kw) | Voltaje (v) |
730 | 871 | 71.3 | 255.9 | 66.1 | 5.6 | Y450-8 | 315 | 6000 |
1556 | 65.6 | 358.7 | 77.5 | Y450-8 | 450 | 6000 | ||
1742 | 63.1 | 381.8 | 78.4 | Y450-8 | 450 | 6000 | ||
590 | 704 | 46.6 | 135.2 | 66.1 | 3.8 | Y355L2-10 | 160 | 380 |
1258 | 42.9 | 189.6 | 77.5 | Y450-10 | 220 | 6000 | ||
1408 | 41.2 | 201.5 | 78.4 | Y450-10 | 250 | 6000 |
Nota: los requerimientos antes mencionados son comunes, y los demás pueden ser personalizados.
