Acompañador de plegado / Acompañador de chapa
Sistema de seguimiento de hojas para ayudar al operador de la plegadora a manipular sin esfuerzo piezas pesadas y grandes
Sistema de seguimiento de hojas para ayudar al operador de la plegadora a manipular sin esfuerzo piezas pesadas y grandes
Especificaciones principales
- Peso de elevación: 100kg-300kg
- Ángulo de elevación: 60°
- Longitud de la mesa de trabajo: 970mm-1450mm
- Características
- Especificaciones
- Componentes

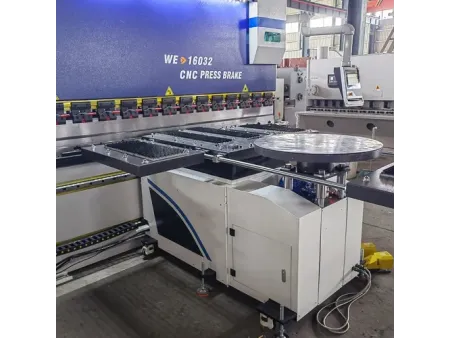

Un acompañador de plegado (o también llamado acompañador de chapa) sirve como dispositivo de soporte auxiliar para las prensas plegadoras. Compatible con cualquier marca de plegadora, puede soportar materiales de chapa de gran tamaño durante el doblado, lo que garantiza un movimiento continuo y circular para evitar la flacidez del material. Este sistema reduce significativamente los requisitos de mano de obra, distribuye la tensión de manera uniforme a través de la hoja y mantiene una alta precisión de flexión.
El acompañador de plegado o acompañador de chapa es ideal para manipular piezas metálicas de ascensores, muros cortina de aluminio y equipos metálicos de protección del medio ambiente. También se utiliza en la producción de grandes utensilios de cocina y gabinetes de almacenamiento metálicos, soportando complejas tareas de doblado.
- Eficiencia de ahorro de mano de obra:
Mejora la productividad al minimizar los requisitos de manipulación manual. - Operación sincronizada:

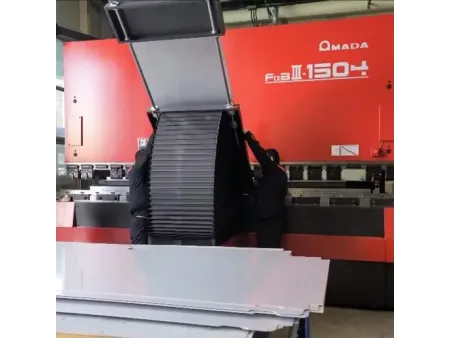

El dispositivo de seguimiento se ajusta automáticamente con el ciclo de plegado, sincronizándose perfectamente con la prensa plegadora para apoyar la placa durante todo el proceso de plegado. - Movilidad y flexibilidad:
Cuenta con una estructura montada en el suelo que se puede reubicar fácilmente según sea necesario. - Sistemas de control avanzados:
Equipado con un PLC independiente y un sistema de control eléctrico, que integra retroalimentación de escala magnética para un movimiento preciso. - Tecnología de servomotor:
Utiliza un servomotor controlado por computadora que forma un circuito cerrado para garantizar la precisión de la acción de seguimiento.
| Modelo | |||
| Peso de elevación (kg) | 100 | 200 | 300 |
| Ángulo de elevación (°) | 60 | 60 | 60 |
| Longitud de la mesa de trabajo (mm) | 970 | 1100 | 1450 |
| Extensión de longitud (mm) | 2000 | 2300 | 2600 |
| Ancho de la mesa de trabajo (mm) | 570 | 750 | 800 |
| Ajuste de altura (mm) | 120 | 120 | 120 |
| Prevención de colisiones frontales (mm) | 150 | 150 | 220 |
| Precisión (°) | ±0.3 | ±0.3 | ±0.3 |
| Modo de transmisión | varilla de conexión husillo de bolas | varilla de conexión husillo de bolas | varilla de conexión husillo de bolas |
Detalles
Tipos
- Acompañador de plegado para prensa plegadora eléctrica
- Acompañador de plegado para prensa plegadora de accionamiento ascendente
- Aompañador de plegado para prensa plegadora de barra de torsión
- Acompañador de plegado para prensa plegadora CNC
Principio de funcionamiento
- Ajuste vertical
Utiliza un servomotor que alimenta un sistema de poleas para accionar una varilla roscada. Esta acción mueve la corredera verticalmente, alineando la superficie superior de la solapa seguidora con el plano superior del troquel inferior de la plegadora, acomodando varias alturas de troquel. - Mecanismo de sincronización
Otro servomotor está montado en la corredera, que hace girar una varilla roscada a través de una rueda de correa. La varilla roscada cuenta con una fila longitudinal de ranuras con un pestillo instalado en el punto muerto superior. La rotación del tornillo se traduce en un movimiento vertical a lo largo de su propia ranura bajo la acción del pestillo, asegurando que la solapa seguidora permanezca cerca de la placa metálica durante todo el proceso de plegado, proporcionando un soporte sincronizado.
Configuraciones estándar
- Pantalla táctil: Delta (Taiwán)
- Servomotor: Delta (Taiwán)
- PLC con pantalla táctil: Kunluntongtai (China continental)
- Escala magnética: GIVI (Italia)
- Contactor de CA, relé térmico: Schneider (Francia)
- Disyuntor, pulsador: Schneider (Francia)
- Relé en miniatura: Schneider (Francia)
