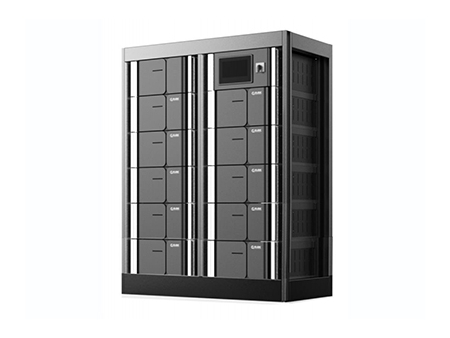

El paquete de batería de iones de litio de alta descarga de 80Ah (clasificación C) para UPS se utiliza principalmente en sistemas UPS trifásicos para suministrar energía a centros de datos, aplicaciones industriales o comerciales u otras infraestructuras. El módulo de la batería está compuesto por celdas de batería, piezas blandas de conexión de la batería, soportes de plástico con un alto aislamiento eléctrico y punto de fusión, BMU (unidad de gestión de la batería) y otros componentes. Múltiples módulos de batería y un módulo de control para operar el BMS (sistema de gestión de baterías) componen el paquete completo de baterías. Múltiples módulos de batería, un módulo de control opera BMS (sistema de gestión de baterías) que componen todo el paquete de baterías.
Ventajas
- Carga nominal de alta eficiencia;
- Larga vida útil y bajo costo de mantenimiento;
- BMS (sistema de gestión de la batería) personalizado con supervisión del estado de la batería, control de carga y descarga y funciones de equilibrio
- Estructura modular para facilitar el mantenimiento y la gestión;
- Disponible para la conexión en paralelo de múltiples sistemas de baterías;
- Estructura segura y fiable, excelente resistencia mecánica, sin vibraciones ni deformaciones de la máquina
- Diseñado con suficiente espacio libre y distancias de fuga para garantizar la seguridad.
Parámetros técnicos de los módulos de batería
| Configuración | 16S2P |
| Piezas de configuración | 32 celdas, BMS |
| Dimensión (An×L×Al)mm | 400×590×176 |
| Peso (kg ) | < 50 |
| Energía nominal @ 25℃, kWh | 4.1 |
| Voltaje nominal, V | 51.2 |
| Voltaje de funcionamiento, V | 40-58.4 |
| Potencia máxima de descarga, kW | 16.4(4C) |
| Salida de terminal | Conectores |
| Comunicación | CAN |
Parámetros técnicos para el sistema de almacenamiento de energía en batería
| Configuración | 10 módulos de batería 1 módulo de control |
| Tasa de carga nominal @25℃ | 2C |
| Tasa de descarga nominal @25℃ | 4C |
| Capacidad nominal | 80Ah |
| Energía nominal | 40.96kWh |
| Voltaje nominal | ±256VDC |
| Voltaje de funcionamiento | ±200-±292VDC |
| Comunicación | CAN |
| BMS | BMS adaptivo |
| Dimensión (L*An*Al) mm | 1000×700×1500 |
| Peso (kg) | ＜700 |
Paráemtros de tiempo de carga del UPS
Potencia UPS (kVA) tiempo de carga (min)
±256V80Ah (cantidad de sistema de batería) | 1 rack | 2 racks | 3 racks | 4 racks | 5 racks | 6 racks |
| 640 (eficiencia: 98%) | N/A | N/A | N/A | 13.13 | 16.42 | 20.36 |
| 600 (eficiencia: 98%) | N/A | N/A | N/A | 14.01 | 18.09 | 21.71 |
| 560 (eficiencia: 98%) | N/A | N/A | N/A | 15.01 | 19.39 | 23.26 |
| 520 (eficiencia: 98%) | N/A | N/A | N/A | 16.16 | 20.88 | 25.05 |
| 480 (eficiencia: 98%) | N/A | N/A | N/A | 18.09 | 22.62 | 27.72 |
| 440 (eficiencia: 98%) | N/A | N/A | 14.33 | 19.74 | 24.67 | 30.25 |
| 400 (eficiencia: 98%) | N/A | N/A | 15.76 | 21.71 | 27.72 | 33.27 |
| 360 (eficiencia: 98%) | N/A | N/A | 18.09 | 24.13 | 30.81 | 36.97 |
| 320 (eficiencia: 98%) | N/A | 13.13 | 20.36 | 27.72 | 34.66 | 41.59 |
| 280 (eficiencia: 98%) | N/A | 15.01 | 23.26 | 31.69 | 39.61 | 47.53 |
| 240 (eficiencia: 98%) | N/A | 18.09 | 27.72 | 36.97 | 46.21 | 56.62 |
| 200 (eficiencia: 98%) | N/A | 21.71 | 33.27 | 44.36 | 56.62 | 67.94 |
| 160 (eficiencia: 98%) | 13.13 | 27.72 | 41.59 | 56.62 | 70.77 | 84.93 |
| 120 (eficiencia: 98%) | 18.09 | 36.97 | 56.62 | 75.49 | 94.36 | 113.23 |
