Tubo termorretráctil, para barras colectoras de bajo voltaje
Modelo: CYG-MPG
Materiales: Unión de cruce irradiado de poliolefina modificada.
Índice de contracción: 2.5:1
Aplicación

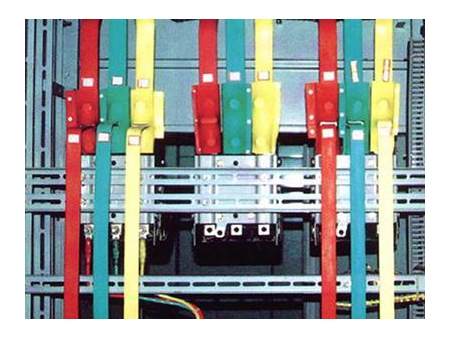

Este tipo de producto es diseñado específicamente para aislar y proteger conexiones de barra colectoras de bajo voltaje. Es muy resistente y moldeable. La capa adhesiva especial que posee, ofrece una barrera impermeable que une perfectamente la mayoría de las superficies sobre una amplia gama de temperatura. Evita el corto circuito y cualquier fallo causado por algún roce o toque de algún animal pequeño o mal envolvimiento del conductor. Asimismo evita algún tipo de polución, corrosión y flameo, por ser de gran característica aislante, reduce la distancia entre la fase de la barra colectora, la fase a la distancia del suelo y crear una buena situación para el diseño de miniaturación de gabinetes de control.
Tamaño | Antes de contraer (mm) | Después de contraer (mm) | Barra colectora rectangular (mm2) | |
Diámetro interior | Diámetro interior | Grosor de la pared | ||
Φ20/10 | 20 | 10 | 1.20±0.25 | 20/15 |
Φ30/15 | 30 | 15 | 1.20±0.25 | 30/20 |
Φ40/20 | 40 | 20 | 1.20±0.25 | 40/30 |
Φ50/25 | 50 | 25 | 1.20±0.25 | 50/35 |
Φ60/30 | 60 | 30 | 1.20±0.25 | 60/45 |
Φ70/35 | 70 | 35 | 1.20±0.25 | 70/50 |
Φ80/40 | 80 | 40 | 1.45±0.30 | 80/55 |
Φ90/45 | 90 | 45 | 1.45±0.30 | 90/65 |
Φ100/50 | 100 | 50 | 1.45±0.30 | 100/75 |
Φ120/60 | 120 | 60 | 1.45±0.30 | 120/85 |
Φ150/75 | 150 | 75 | 1.45±0.30 | 150/105 |
Propiedades | Valores | |
Temperatura de contracción | 90~120℃ | |
Rango de temperatura | 125℃ | |
Índice de contracción radial | ≥50% | |
Índice de contracción longitudinal | ±10% | |
Rigidez a la tracción | ≥10Mpa | |
Límite de alargamiento | ≥300% | |
Envejecimiento térmico | 158±2℃, 168hrs | |
Después del envejecimiento | Rigidez a la tracción | ≥7.3Mpa |
Límite máximo de alargamiento | ≥200% | |
Resistencia de volumen | ≥1014Ω·cm | |
Fuerza dieléctrica | ≥25kV/mm | |
Absorción de agua | ≤0.5% | |
Índice de oxígeno | ≥30% |
- Este material es de carácter ecológico al ambiente, no emite humos y cumple estándares de RoHS.
- Buena propiedad de aislamiento.
- Buena flexibilidad.
- Temperatura mínima de contracción: 110 ºC.
- Voltaje: Bajo voltaje.
