Vibrador de Hormigón, con Motor Interno

Solicite un presupuesto

Nosotros: http://vibratorcn.com.ar/1-5-concrete-vibrator-motor-in-head.html

Aplicaciones

El vibrador de hormigón (también llamado vibrador de concreto) con motor interno es un equipamiento de gama alta para el vibrado de hormigón utilizado en la compactación de concreto. Se caracteriza por su alta frecuencia, excelente eficiencia y bajo emisión de ruido durante su funcionamiento. Su motor de accionamiento es de 42V, por eso debe ser conectado a un Variador de frecuencia. Este vibrador de hormigón/concreto se resalta por su alto nivel de seguridad.

Este modelo de vibradores de hormigón con motor interno es ampliamente recomendado para utilizarse en países que tienen estrictos requerimientos ambientales y de seguridad laboral, por ejemplo países en Europa y el Sudeste Asiático.

Principios de Diseños

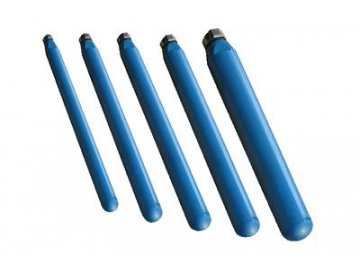

Cabezal o cabezote (aguja vibrante) del vibrador de hormigón con motor interno

Como su propio nombre lo dice, este modelo de vibrador de hormigón/concreto viene con un motor incorporado ubicado dentro del cabezal. De esta manera el motor tiene la capacidad de accionar el eje eccéntrico directamente para producir la vibración. Durante este proceso no hay pérdida de par por eso la eficiencia de vibración es mucho mayor y el ruído emitido durante la operación es menor.

Modelos Opcionales

Cabezal con Manguera con Eje Rígido Variador de frecuencia trifásico de 150Hz

Variador de frecuencia trifásico de 150Hz, Serie ZJB				Aguja Vibrante, Serie ZDN (Manguera con Eje Rígido)
Modelo	Capacidad (kVA)	Entrada (Ph/Hz/V/A)	Salida (Ph/Hz/V/A)	Modelo del cabezal/aguja vibrante	Cantidad de cabezales	Diámetro del cabezal/aguja vibrante (mm)	Frecuencia de vibración (vpm)	Amplitud (mm)	Fuerza centrífuga (kN)
ZJB150/165/4	16.5	3/50/380/24	3/150/48/230	ZDN125	4	125	9000	3.4	20
ZJB150/85/2	8.5	3/50/380/11.6	3/150/48/102	ZDN125	2	125	9000	3.4	20
ZJB150/60/2	6	3/50/380/9.2	3/150/48/72	ZDN100	2	100	9000	3.2	13
ZJB150/60/1	6	3/50/380/9.2	3/150/48/72	ZDN125	1	125	9000	3.4	20

Variador de Frecuencia Trifásico de 200Hz Aguja Vibrante con Manguera con Eje Rígido

Modelo	Capacidad(kVA)	Entrada (Ph/Hz/V/A)	Salida (Ph/Hz/V/A)	Modelo del cabezal/aguja vibrante	Cantidad de cabezales	Diámetro del cabezal/aguja vibrante (mm)	Frecuencia de vibración (vpm)	Amplitud (mm)	Fuerza centrífuga (kN)
ZJB200/185/10	18.5	3/50/380/24	3/200/48/252	ZDN85	10	85	12000	1.6	6.6
ZJB200/85/5	8.5	3/50/380/16	3/200/48/115	ZDN85	5	85	12000	1.6	6.6
ZJB200/45/2	4.5	3/50/380/8.3	3/200/48/54	ZDN85	2	85	12000	1.6	6.6
ZJB200/30/1	3	3/50/380/5.1	3/200/48/36	ZDN85	1	85	12000	1.6	6.6

Variador de frecuencia trifásico de 200Hz Aguja Vibrante con Manguera con Eje Flexible

Variador de frecuencia trifásico de 200Hz, Series ZJB				Aguja Vibrante, Series ZDN (Manguera con eje flexible)
Modelo	Capacidad(kVA)	Entrada (Ph/Hz/V/A)	Salida (Ph/Hz/V/A)	Modelo del cabezal/aguja vibrante	Cantidad de cabezales	Diámetro del cabezal/aguja vibrante (mm)	Frecuencia de vibración (vpm)	Amplitud (mm)	Fuerza centrífuga (kN)
ZJB200/45/4	4.5	3/50/380/8.3	3/200/48/54	ZDN60	4	60	12000	2.2	4.5
ZJB200/45/3	4.5	3/50/380/8.3	3/200/48/54	ZDN70	3	70	12000	1.6	5.8
ZJB200/30/3	3	3/50/380/5.1	3/200/48/36	ZDN60	3	60	12000	2.2	4.5
ZJB200/30/2	3	3/50/380/5.1	3/200/48/36	ZDN70	2	70	12000	1.6	5.8
ZJB200/18/3	1.8	3/50/380/3.4	3/200/48/23	ZDN35	3	35	12000	1.8	1
ZJB200/18/2	1.8	3/50/380/3.4	3/200/48/23	ZDN60	2	60	12000	2.2	4.5
ZJB200/18/1	1.8	3/50/380/3.4	3/200/48/23	ZDN70	1	70	12000	1.6	5.8
ZJB200/12/2	1.2	3/50/380/2.2	3/200/48/15	ZDN35	2	35	12000	1.8	1
ZJB200/12/1	1.2	3/50/380/2.2	3/200/48/15	ZDN60	1	60	12000	2.2	4.5

Variador de frecuencia monofásico de 200Hz Cabezal con Manguera con Eje Flexible

Variador de frecuencia monofásico de 200Hz, Series ZJB				Aguja Vibrante, Serie ZDN (Manguera con eje flexible)
Modelo	Capacidad(kVA)	Entrada (Ph/Hz/V/A)	Salida (Ph/Hz/V/A)	Modelo del cabezal/aguja vibrante	Cantidad de cabezales	Diámetro del cabezal/aguja vibrante (mm)	Frecuencia de vibración (vpm)	Amplitud (mm)	Fuerza centrífuga (kN)
ZJB200/25/2-D	2.5	1/50/220/5.7	3/200/48/25	ZDN35	2	35	12000	1.8	1
ZJB200/25/1-D	2.5	1/50/220/5.7	3/200/48/25	ZDN60	1	60	12000	2.2	4.5
ZJB200/11/1-D	1.1	1/50/220/2.8	3/200/48/11	ZDN35	1	35	12000	1.8	1

Variador de Frecuencia para Motores Diesel Cabezal con Manguera con Eje Flexible

Modelo	Capacidad(kVA)	Salida (Ph/Hz/V/A)	Modelo del cabezal/aguja vibrante	Cantidad de cabezales	Diámetro del cabezal/aguja vibrante (mm)	Frecuencia de vibración (vpm)	Amplitud (mm)	Fuerza centrífuga (kN)
ZJB200/25/2-C	2.5	3/200/48/30	ZDN50	2	50	12000	2	3.5
ZJB200/25/1-C	2.5	3/200/48/30	ZDN70	1	70	12000	1.6	5.8

Cabezal con Manguera con Eje Flexible Variador de Frecuencia para Motores de Gasolina

Variador de Frecuencia para Motores de Gasolina, Serie ZJB			Aguja Vibrante, Series ZDN (Manguera con eje flexible)
Modelo	Capacidad(kVA)	Salida (Ph/Hz/V/A)	Modelo del cabezal/aguja vibrante	Cantidad de cabezales	Diámetro del cabezal/aguja vibrante (mm)	Frecuencia de vibración (vpm)	Amplitud (mm)	Fuerza centrífuga (kN)
ZJB200/25/2-Q	2.5	3/200/48/30	ZDN50	2	50	12000	2	3.5
ZJB200/25/1-Q	2.5	3/200/48/30	ZDN70	1	70	12000	1.6	5.8

Variador de Frecuencia Electrónico Cabezal con Manguera con Eje Flexible

Variador de Frecuencia Electrónico, Series ZEB				Aguja Vibrante, Series ZDN (Manguera con eje flexible)
Modelo	Capacidad (kVA)	Entrada (Ph/Hz/V/A)	Salida (Ph/Hz/V/A)	Modelo del cabezal/aguja vibrante	Cantidad de cabezales	Diámetro del cabezal/aguja vibrante (mm)	Frecuencia de vibración (vpm)	Amplitud (mm)	Fuerza centrífuga (kN)
ZEB200/165/10	16.5	3/50/380/14	3/200/48/136	ZDN50	10	50	12000	2	3.5
ZEB200/165/6	16.5	3/50/380/14	3/200/48/136	ZDN65	6	65	12000	2.4	5.5
ZEB200/68/4	6.8	3/50/380/6.0	3/200/48/80	ZDN65	4	65	12000	2.4	5.5
ZEB200/56/3	5.6	3/50/380/5.5	3/200/48/65	ZDN65	3	65	12000	2.4	5.5
ZEB200/30/2	3	3/50/380/4.5	3/200/48/36	ZDN50	2	50	12000	2	3.5

Componentes del Vibrador de Hormigón con motor interno
