Manguera de chorro de arena Tipo:PS10/PS16/PS20
Solicite un presupuesto
Aplicación:

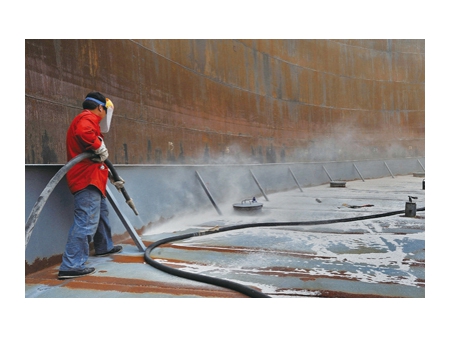

La manguera de chorro de arena ha sido diseñada y desarrollada para realizar la función de transportar materiales que son altamente abrasivos, como el caso de la piedra de cuarzo, arena de hierro, entre otros. El nivel de abrasión cumple los estándares ISO4649 en ≤80mm³.
Rango de temperatura:
-25℃~ 75℃
Construcción:
- Tubo: Caucho de composite negro con conductividad estática y gran resistencia de abrasión
- Reforzamiento: Cordón poliéster de alta fuerza, y de manera opcional el cable conductivo de cobre
- Cubierta: Caucho de composite negro en tela de textura, de resistencia abrasiva, antienvejecimiento, entre otros.
Parámetros técnicos Serie PS10:
Número de código | Tamaño (pulgadas) | Diámetro interno (mm) | Diámetro externo (mm) | W.P. (bar) (psi) | B.P. (bar) (psi) | Factor de seguridad | Min. BR (mm) | Peso (Kg/m) | Máx. longitud (m) | ||
PS 10-19 | 3/4" | 19 | 32 | 10 | 150 | 30 | 450 | 3 | 110 | 0.65 | 100 |
PS 10-25 | 1" | 25 | 38 | 10 | 150 | 30 | 450 | 3 | 150 | 0.8 | 100 |
PS 10-32 | 1-1/4" | 32 | 46 | 10 | 150 | 30 | 450 | 3 | 200 | 1.09 | 100 |
PS 10-38 | 1-1/2" | 38 | 52 | 10 | 150 | 30 | 450 | 3 | 250 | 1.26 | 100 |
PS 10-51 | 2" | 51 | 66 | 10 | 150 | 30 | 450 | 3 | 350 | 1.74 | 100 |
PS 10-64 | 2-1/2" | 64 | 79 | 10 | 150 | 30 | 450 | 3 | 420 | 2.12 | 100 |
PS 10-76 | 3" | 76 | 91 | 10 | 150 | 30 | 450 | 3 | 500 | 2.47 | 100 |
PS 10-89 | 3-1/2" | 89 | 105 | 10 | 150 | 30 | 450 | 3 | 550 | 3.10 | 61 |
PS 10-102 | 4" | 102 | 118 | 10 | 150 | 30 | 450 | 3 | 650 | 3.51 | 61 |
PS 10-127 | 5" | 127 | 143 | 10 | 150 | 30 | 450 | 3 | 800 | 4.30 | 61 |
PS 10-152 | 6" | 152 | 169 | 10 | 150 | 30 | 450 | 3 | 950 | 5.09 | 61 |
PS 10-203 | 8" | 203 | 224 | 10 | 150 | 30 | 450 | 3 | 1300 | 8.51 | 40 |
PS 10-254 | 10" | 254 | 276 | 10 | 150 | 30 | 450 | 3 | 1500 | 10.53 | 40 |
PS 10-305 | 12" | 305 | 327 | 10 | 150 | 30 | 450 | 3 | 1700 | 12.55 | 40 |
Serie PS16
Número de código | Tamaño (pulgadas) | Diámetro interno (mm) | Diámetro externo (mm) | W.P. (bar) (psi) | B.P. (bar) (psi) | Factor de seguridad | Min. BR (mm) | Peso (Kg/m) | Máx. longitud (m) | ||
PS 16-19 | 3/4" | 19 | 32 | 16 | 240 | 48 | 720 | 3 | 110 | 0.65 | 100 |
PS 16-25 | 1" | 25 | 38 | 16 | 240 | 48 | 720 | 3 | 150 | 0.80 | 100 |
PS 16-32 | 1-1/4" | 32 | 46 | 16 | 240 | 48 | 720 | 3 | 200 | 1.09 | 100 |
PS 16-38 | 1-1/2" | 38 | 52 | 16 | 240 | 48 | 720 | 3 | 250 | 1.26 | 100 |
PS 16-51 | 2" | 51 | 66 | 16 | 240 | 48 | 720 | 3 | 350 | 1.74 | 100 |
PS 16-64 | 2-1/2" | 64 | 79 | 16 | 240 | 48 | 720 | 3 | 420 | 2.12 | 100 |
PS 16-76 | 3" | 76 | 91 | 16 | 240 | 48 | 720 | 3 | 500 | 2.47 | 100 |
PS 16-89 | 3-1/2" | 89 | 106 | 16 | 240 | 48 | 720 | 3 | 550 | 3.10 | 61 |
PS 16-102 | 4" | 102 | 119 | 16 | 240 | 48 | 720 | 3 | 650 | 3.51 | 61 |
PS 16-127 | 5" | 127 | 147 | 16 | 240 | 48 | 720 | 3 | 800 | 5.15 | 61 |
PS 16-152 | 6" | 152 | 173 | 16 | 240 | 48 | 720 | 3 | 950 | 6.08 | 61 |
PS 16-203 | 8" | 203 | 225 | 16 | 240 | 48 | 720 | 3 | 1300 | 8.51 | 40 |
Serie PS20
Número de código | Tamaño (pulgadas) | Diámetro interno (mm) | Diámetro externo (mm) | W.P. | B.P. | Factor de seguridad | Min. BR (mm) | Peso (Kg/m) | Máx. longitud (m) | ||
(bar) | (psi) | (bar) | (psi) | ||||||||
PS20-19 | 3/4〞 | 19 | 31 | 20 | 300 | 60 | 900 | 3 | 110 | 0.6 | 100 |
PS20-25 | 1〞 | 25 | 37 | 20 | 300 | 60 | 900 | 3 | 150 | 0.8 | 100 |
PS20-32 | 1-1/4〞 | 32 | 46 | 20 | 300 | 60 | 900 | 3 | 210 | 1.1 | 100 |
PS20-38 | 1-1/2〞 | 38 | 53 | 20 | 300 | 60 | 900 | 3 | 250 | 1.3 | 100 |
PS20-51 | 2〞 | 51 | 67 | 20 | 300 | 60 | 900 | 3 | 350 | 1.8 | 100 |
PS20-64 | 2-1/2〞 | 64 | 80 | 20 | 300 | 60 | 900 | 3 | 420 | 2.2 | 100 |
PS20-76 | 3〞 | 76 | 92 | 20 | 300 | 60 | 900 | 3 | 500 | 2.5 | 100 |
PS20-89 | 3-1/2〞 | 89 | 106 | 20 | 300 | 60 | 900 | 3 | 550 | 3.1 | 100 |
PS20-102 | 4〞 | 102 | 122 | 20 | 300 | 60 | 900 | 3 | 650 | 4.2 | 100 |
PS20-127 | 5〞 | 127 | 148 | 20 | 300 | 60 | 900 | 3 | 800 | 5.1 | 100 |
PS20-152 | 6〞 | 152 | 173 | 20 | 300 | 60 | 900 | 3 | 950 | 6.1 | 100 |
