Aislador de Señal Analógica; Convertidor de Señal Analógica

Solicite un presupuesto

Nosotros: http://acrel-electrical.es/1-4-analog-signal-isolator.html

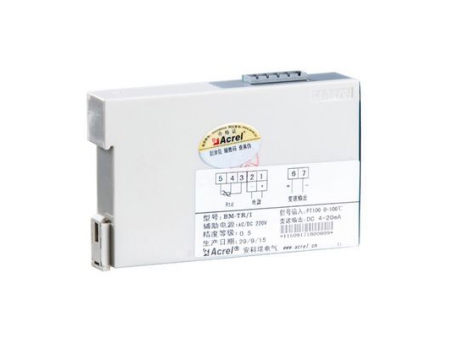

El aislador de señal analógica proporciona aislamiento para una señal de voltaje o corriente CC de entrada de un solo canal y la convierte en dos salidas analógicas aisladas. Puede utilizarse con transductores para generar canales de señal para dispositivos de programación u otros canales de señal conectados a indicadores de señal de campo. Debido a su señal de entrada de un solo canal, el aislador de señal analógica mantiene constante la caída de voltaje, hasta 3,5 V, independientemente de la carga. El voltaje de aislamiento del optoacoplador es de hasta 2 kV.

Especificaciones

Parámetros Técnicos		Índice
Entrada	Rango	Corriente: 4-20mA, 0-1mA, 0-20mA Voltaje: DC 0-75mV, 0-5V, 0-10V, 0-300V
	Impedancia	Variable, Caída de tensión hasta 3.5V
	Sobrecarga	Corriente: 100mA o 1W Voltaje: 50V at 0-10V
Salida	Rango	Circuito 1: DC 4-20mA;Circuito 2: DC 4-20mA o DC 0-5V
	Carga	Corriente: ≤500Ω; Voltaje: ≥1kΩ
	Ajuste cero	15%
	Ajuste de extensión	15%
	Protección	protección contra corto circuítos
Fuente de alimentación	Rango y valor nominal	DC 24V (alternativamente DC 18V-36V)
Otros	Precisión/linealidad	0,5% de la escala completa máxima
	Efecto de temperatura	≤200ppm/℃
	Tiempo de respuesta	≤400ms
	Voltaje de aislamiento	2kV entre entrada y cada salida y entre fuente de alimentación y salida
	Temperatura de trabajo/almacenamiento	10℃ ~ 55℃/-25 ~ 70℃
	Método de instalación	Con riel guía TS35
