Válvula de bola de acero al carbono, con cuerpo hexagonal
Solicite un presupuesto
- Presión de trabajo: 2000 PSI ( 1/4" a 1" ), 1500PSI ( 1-1/4" a 2")
- Rango de temperatura: -20 °F a 425 °F(-30 °C a 220 °C)

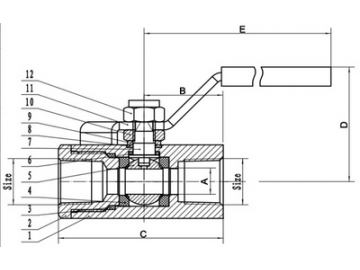

| Parte # | Nombre de la parte | Material |
| 1 | Cuerpo | Acero al carbono |
| 2 | Tapa de válvula | Acero al carbono |
| 3 | Asiento | RPTFE |
| 4 | Sello | RPTFE |
| 5 | Bola | Acero inoxidable |
| 6 | Sello | RPTFE |
| 7 | Vástago | Acero inoxidable |
| 8 | Sello | RPTFE |
| 9 | Roldana de retención | Acero inoxidable |
| 10 | Tuerca | Acero inoxidable |
| 11 | Mango o manija | Acero inoxidable |
| 12 | Tuerca de retención | Acero inoxidable |
Pulgadas/Métrica (mm)
| Item # | Tamaño | A | B | C | D | E | |||||
| Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | ||
| CSV-25 | 1/4" | 0.37 | 9.40 | 1.18 | 29.97 | 2.36 | 59.94 | 1.63 | 41.40 | 4.02 | 102.11 |
| CSV-33 | 3/8" | 0.37 | 9.40 | 1.18 | 29.97 | 2.36 | 59.94 | 1.63 | 41.40 | 4.02 | 102.11 |
| CSV-50 | 1/2" | 0.37 | 9.40 | 1.18 | 29.97 | 2.36 | 59.94 | 2.07 | 52.58 | 4.54 | 115.32 |
| CSV-75 | 3/4" | 0.49 | 12.45 | 1.32 | 33.53 | 2.64 | 67.06 | 2.36 | 59.94 | 4.54 | 115.32 |
| CSV-100 | 1" | 0.66 | 16.76 | 1.44 | 36.58 | 2.87 | 72.90 | 2.52 | 64.01 | 5.31 | 134.87 |
