Modelo: BW(J)E BL(T)E

Las bombas con variador de frecuencia BW(J)E y BL(T)E son una nueva generación de equipos para el suministro de agua a presión recientemente desarrollados por nuestra empresa, que integran un controlador de frecuencia variable, una bomba de agua y un tanque bajo presión. Gracias a su sistema inteligente y apariencia estética, nuestras bombas son de categoría internacional. Además, se pueden ajustar automáticamente para satisfacer las necesidades de suministro de agua a presión constante para mantener la presión en las redes de suministro de agua y contribuir al óptimo estado de todo el sistema.

    Aplicaciones
    • Suministro doméstico de agua: edificios residenciales de gran altura, apartamentos y villas.
    • Lugares públicos: escuelas, restaurantes, estaciones de servicio, hospitales, gimnasios, etc.
    • Edificios comerciales: hoteles, edificios de oficinas y edificios de tiendas.
    • Riego de granjas, huertos, parques y otros terrenos.
    • Industria manufacturera, industria alimentaria, suministro de agua a nivel industrial y otros lugares que requieren el suministro de agua a presión constante.
    Condiciones de operación
    • Voltaje de operación AC220V 1. ± 10%, 50Hz, con desequilibrio de interfase inferior al 2%.
    • Temperatura ambiente de -5℃~ 40℃;
    • Altitud del lugar de instalación inferior a 1 000 metros;
    • Ambientes sin riesgo de explosiones, gas, polvo y ambientes capaces de corroer el metal y dañar el aislamiento.
    • El producto está diseñado para funcionar en entornos con clase II de contaminación

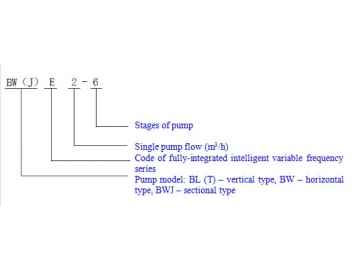

    Definición de modelo
    Funciones y características
    • El variador de frecuencia mantiene la presión constante del agua del sistema cuando se bombea el agua. Cuando no se bombea, la presión del sistema se mantiene automáticamente al cerrar la bomba.
    • El rango de fluctuación de la presión de operación de la bomba de frecuencia variable es de menos de 0,01 MPa.
    • La bomba se apaga en caso de operar a ralentí y sin agua.
    • Posee la función de detección de fallos, a saber, la desconexión, exceso de corriente, sobrecarga y toma a tierra.
    Características
    • Convertidor de frecuencia: Tiene una protección clase IP65, es seguro y totalmente fiable.
    • Alta integración: La bomba de agua y convertidor de frecuencia se integran en un pequeño volumen, lo que facilita la instalación y ahorra espacio
    • Control automático: La bomba puede ajustar automáticamente su estado de funcionamiento de acuerdo con la presión de la red de tuberías para lograr una operación óptima y reducir el consumo de energía. Mientras no bombea agua mantiene automáticamente la presión y entra en estado de reposo con lo que ahorra energía. Cuando la bomba se rompe, realiza el seguimiento en tiempo real, la toma de decisión y gestión del fallo.
    • Operación cómoda y sencilla: La interacción hombre-máquina se realiza directamente a través de los botones y la pantalla del convertidor de frecuencia, para que el usuario realice los ajustes de presión de acuerdo con las condiciones reales de funcionamiento y obtener información relevante. En caso de cualquier anormalidad, el usuario puede obtener la información pertinente.
    • Funcionamiento a potencia constante: Cuando el controlador alcanza el límite de potencia, se ajusta de acuerdo con las condiciones de trabajo. Una vez logrado el suministro de agua necesario para cualquier situación, la potencia de salida se modifica con la finalidad de proteger el motor.
    Especificación de acciones

    Mediante el sensor de presión, el módulo de identificación automática detecta la presión del sistema y la compara con la presión configurada, para luego transmitir señales analógicas continuas al convertidor de frecuencia para cambiar la frecuencia de funcionamiento del motor de acuerdo con el cambio de la señal analógica y favorecer el suministro ininterrumpido de agua. Cuando el consumo de agua es grande, la bomba aumenta automáticamente la velocidad de rotación y la potencia para satisfacer dicha demanda. Durante la no utilización de agua, la bomba entra de forma automática en estado de reposo al alcanzar la presión de ajuste, y sólo cuando la presión del agua disminuye hasta el 80% debido al uso de una pequeña cantidad de agua o las fugas en las tuberías, el controlador de frecuencia variable envía una señal al motor para compensar la pérdida y restablecer la presión a fin de ahorrar el máximo de energía.

    Equipo tipo espectro

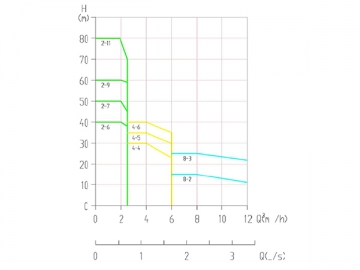

    Parámetros de rendimiento
    No. Modelo Voltaje de entrada Rango de configuración de presión constante kg/cm2 Presión constante configurada a presión nominal de suministro kg/cm2 Diámetro de entrada Diámetro de salida Potencia de la bomba simple kW Elevación máxima (flujo cero) m Flujo nominal m3/h Volumen del tanque a presión L
    A03 BW(J)E2-6 1ΦAC220V 0.5-4 4 G1 G1 0.75 56 2 3
    A05 BW(J)E4-4 1ΦAC220V 0.5-3 3 G1¼ G1 0.75 38 4 3
    A06 BWJE4-5 1ΦAC220V 0.5-3.5 3.5 G1¼ G1 1.1 47 4 3
    A07 BWJE4-6 1ΦAC220V 0.5-5 3 G1¼ G1 1.1 57 4 3
    A08 BWE8-2 1ΦAC220V 0.5-1.5 2 G2 G2 0.75 22 8 5
    A09 BWE8-3 1ΦAC220V 0.5-2 2 G2 G2 1.1 32 8 5
    A12 BWJE8-2 1ΦAC220V 0.5-1.5 1.5 G1½ G1¼ 0.75 22 8 5
    A13 BWJE8-3 1ΦAC220V 0.5-2 2 G1½ G1¼ 1.1 32 8 5
    B03 BL(T)E2-6 1ΦAC220V 0.5-4 4 G1¼ G1¼ 0.75 58 2 3
    B04 BL(T)E2-7 1ΦAC220V 0.5-5 5 G1¼ G1¼ 0.75 68 2 3
    B05 BL(T)E2-9 1ΦAC220V 0.5-6 6 G1¼ G1¼ 1.1 87 2 5
    B06 BL(T)E2-11 1ΦAC220V 0.5-8 8 G1¼ G1¼ 1.1 106 2 5
    B09 BL(T)E4-4 1ΦAC220V 0.5-3 3.5 G1¼ G1¼ 1.1 50 4 3
    B09 BL(T)E4-5 1ΦAC220V 0.5-3.5 3.5 G1¼ G1¼ 1.1 50 4 3
    B10 BL(T)E4-6 1ΦAC220V 0.5-4 4 G1¼ G1¼ 1.1 58 4 3
    B14 BL(T)E8-2 1ΦAC220V 0.5-1.5 1.5 DN40 DN40 0.75 22 8 5
    B15 BL(T)E8-3 1ΦAC220V 0.5-2 2 DN40 DN40 1.1 32 8 5

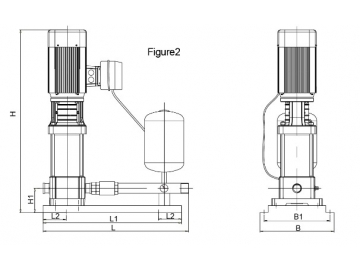

    Dimensiones de la bomba de frecuencia variable

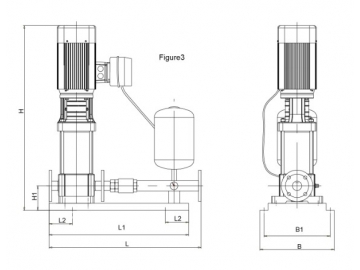

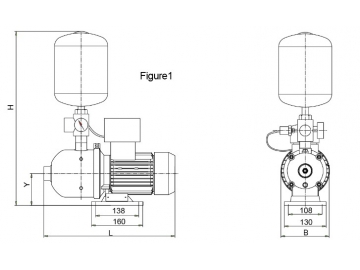

    No. Modelo L L1 B H H1 Diagrama esquemático
    A03 BW(J)E2-6 402(445) 165(151) 220 630 140 1
    A05 BW(J)E4-4 419(445) 168(151) 220 630 140 1
    A06 BWJE4-5 472 178 220 630 140 1
    A07 BWJE4-6 499 232 220 630 140 1
    A08 BWE8-2 539 272 227 680 148 1
    A09 BWE8-3 539 272 227 680 148 1
    A12 BWJE8-2 376 111 227 680 148 1
    A13 BWJE8-3 406 141 227 680 148 1
    No. Modelo L L1 L2 B B1 H1 H1 Diagrama esquemático
    B03 BL(T)E2-6 610 550 100 320 280 80 587 2
    B04 BL(T)E2-7 610 550 100 320 280 80 605 2
    B05 BL(T)E2-9 610 550 100 320 280 80 641 2
    B06 BL(T)E2-11 610 550 100 320 280 80 644 2
    B08 BL(T)E4-4 610 550 100 320 280 80 587 2
    B09 BL(T)E4-5 610 550 100 320 280 80 587 2
    B10 BL(T)E4-6 610 550 100 320 280 80 641 2
    No. Modelo L L1 L2 B B1 H1 H Diagrama esquemático
    B14 BL(T)E8-2 750 700 100 360 320 120 652 3
    B15 BL(T)E8-3 750 700 100 360 320 120 652 3
    Apéndice I: Método de instalación

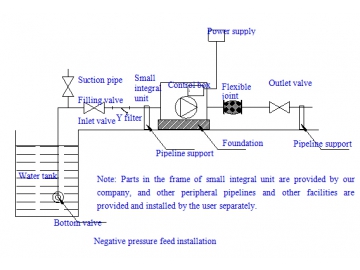

    Diagrama de instalación
    Precauciones para la instalación
    • La bomba se debe instalar en un lugar cubierto libre del contacto con agua, polvo metálico, grasa, gases o líquidos corrosivos o inflamables, así como de señales electromagnéticas. Si se instala al aire libre debe montarse con un dispositivo o estructura de protección.
    • El terreno para la instalación de la bomba de frecuencia variable debe ser firme y carecer de hundimientos y grietas.
    • Durante la instalación del equipo, siempre que sea posible, se debe emplear una presión positiva de entrada para evitar la aspiración por presión negativa. Si debes instalar con presión negativa, utiliza una válvula de fondo de buena calidad y realiza el mantenimiento periódico.
    • El tubo de entrada y el tubo de salida de la bomba de frecuencia deben superar el diámetro del tubo de la bomba.
    • Comprueba si la energía alimentada cumple con los requisitos de alimentación de energía de la bomba de frecuencia variable.
    • Durante la instalación procura emplear válvulas de entrada y salida para bomba de frecuencia variable, y empaques flexibles para la conexión con el fin de facilitar el mantenimiento y evitar la transmisión del ruido a través de la tubería.
    • Cuando utilices entradas de presión positiva, por favor, abre la válvula de descarga de la bomba para extraer el aire antes de su uso, y ciérrala hasta que pase el agua. Si usas entradas de presión negativa, llena el tubo de succión con agua (una válvula de llenado debe instalarse en el tubo de succión) antes de su uso, y enciende la bomba una vez que el tanque la cavidad de la misma se llena de agua.
    Apéndice II: Guía de elección
    Método de cálculo del consumo máximo de agua
    No. Nombre del accesorio para suministro de agua Flujo nominal (L/s) Equivalente Diámetro nominal del tubo de conexión (mm) Presión mínima de operación (MPa)
    1 Fregadero, lavabo de fregona y lavabo del baño
    Llave de paso simple
    Llave de paso simple
    Llave de paso mixta
    0.15~0,20
    0.30~0.40
    0.15~0,20(0.14)
    0.75~1.00
    1.5~2.00
    0.75~1.00(0.70)
    15
    20
    15
    0. 050
    2 Baño
    Llave de paso simple
    Llave de paso mixta
    0.15
    0.15 (0.10)
    0.75
    0.75(0.50)
    15
    15
    0. 050
    3 Lavabo de manos Grifo automático Llave de paso mixta 0.10 0.15(0.10) 0.50 0.75(0.5) 15 15 0. 050
    4 Bañera
    Llave de paso simple
    Llave de paso mixta (con convertidor de ducha)
    0,20
    0,24(0,20)
    1.00
    1.2(1.0)
    15
    15
    0. 050
    0. 050~0,0 70
    5 Ducha
    válvula mixta
    0.15(0.10) 0.75(0.50) 15 0. 050~0.100
    6 Retrete
    Válvula de flotador de bola de tanque de descarga
    Válvula de descarga de cierre automático
    0.10
    1.20
    0.50
    6.00
    15
    25
    0,020
    0.10~0.15
    7 Urinario de tipo manual o automático
    Válvula de descarga de cierre automático
    Válvula de entrada de tanque de descarga automática
    0.10
    0.10
    0.50
    0.50
    15
    15
    0,050
    0. 020
    8 Tubo de descarga para urinario (por metro) 0,05 0,25 15~20 0. 015
    9 Grifo de lavado de bidé 0.10(0,07) 0.50(0.35) 15 0,050
    10 Lavadora de orinales de hospital 0,20 1.00 15 0. 050
    11 Grifo de agua de laboratorio (cuello de cisne)
    Simple
    Doble
    Triple
    0,07
    0.15
    0,20
    0.35
    0.75
    1.00
    15
    15
    15
    0. 020
    0. 020
    0. 020
    12 Bebedero de boquilla 0,05 0,25 15 0,050
    13 Rociador de incendios 0.40 13 Rociador de incendios 0.40
    14 Grifo de lavabo de interiores 0,20 1.00 15 0.050
    15 Llave de paso de lavadora doméstica 0,20 1.00 15 0,050
    Notas:
    • Los valores entre paréntesis en la tabla se utilizan para el cálculo de agua fría o agua caliente por separado cuando el agua caliente está disponible;
    • Si la bañera cuenta con ducha o la llave de paso mixta tiene un conmutador para el cambio a ducha, el flujo nominal y el flujo equivalente serán calculados por el flujo del grifo y no de la ducha. No obstante, la presión del agua se calculará en función del flujo de la ducha;
    • La presión del agua requerida para el calentador de agua a gas se determinará de acuerdo con los requisitos del producto y la presión de trabajo necesaria para el punto de distribución más desfavorable del sistema de suministro de agua caliente;
    • El rociado automático de los cinturones verdes deberá diseñarse de conformidad con los requerimientos del producto;
    • Cuando existen requisitos especiales en cuanto al flujo nominal y la presión mínima de trabajo para el suministro de agua de los sanitarios, el valor se determinará de acuerdo con los requerimientos del producto. (Cómo determinar el equivalente cuando los requisitos del producto están establecidos).
    • Cálculo del consumo máximo de agua
      L = número de llaves de paso simples * flujo nominal llave de paso mixta * flujo nominal •••••• número de máquinas lavadoras domésticas * flujo nominalLa unidad de “L” calculado es (L/S), la cual se debe multiplicar por 3,6 cuando la unidad se convierte en T/H. (Ver tabla 1 para flujo nominal)
    • Cálculo de la presión mínima
      La presión mínima se calcula a partir del nivel de succión de agua de la bomba más la presión mínima necesaria para el uso en los sanitarios más elevados .
      Presión de servicio mínima para el suministro de agua (Mpa) ≈1/100*(hg hf) pe
      Ha: Elevación desde el nivel de succión de agua hasta el sanitario de mayor altura m)
      Hf: Pérdida de carga de las tuberías y codos (m), puede ser de 6m-10m.
      Pe: Presión mínima necesaria para llegar al sanitario más elevado (Ver tabla 1)

    Ejemplo: Un hotel pequeño de cuatro pisos y una altura de 12 metros (desde el nivel de aspiración de agua), dispone de 12 habitaciones; cada habitación está equipada con un retrete, un lavabo de manos (llave de paso mixta) y una ducha (llave de paso mixta). Además, el hotel dispone de un grifo para lavadora, cuatro grifos para lavabos y cuatro grifos de bebederos.
    Solución: Cálculo del consumo máximo de agua:
    Consumo máximo de agua: 3.6 {12 (1*0.1 1*0.15 1*0,24) 1*0,2 4*0,2 4*0,05} = 6.084 T/H
    Presión mínima:
    Presión mínima ≈1/100* (12 10) 0,07=0,29 Mpa
    Ha: La elevación desde el nivel de succión de agua hasta el sanitario más alto es de 12m.
    Hf: La pérdida de carga de las tuberías y los codos toma 10 m.
    Pe: La presión mínima de funcionamiento de la ducha es 0,7 bar.
    Nota: 1bar≈1kg/cm2=0.1Mpa, 1Mpa es aproximadamente igual a la bomba de elevación de 100m.
    Al elegir el equipo, asegúrate de que el flujo total del equipo seleccionado corresponda al consumo máximo de agua, y la presión para elevación la presión no sea menor que la presión mínima calculada. Consulta por favor la gama de equipos disponibles.
