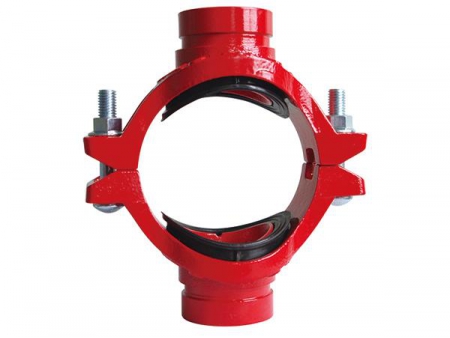

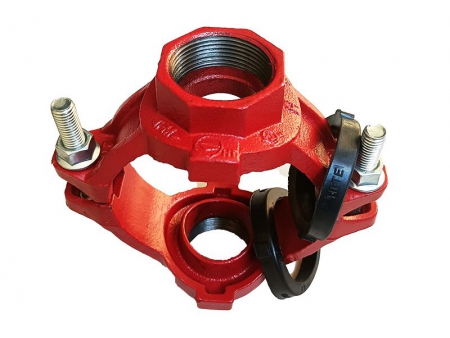

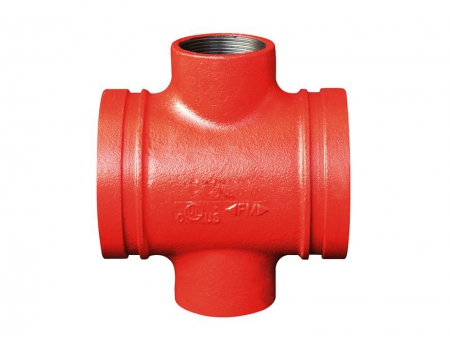

Cruceta ranurada / Cruceta roscada
Introducción del producto
Radio estándar ranurado (recto) cruzado, radio estándar cruzado roscado.
Construcción por hierro dúctil.
Pintura naranja sin plomo
Conforme a las normas ASTM A536
Nominado por UL, aprobado por FM
Información técnica

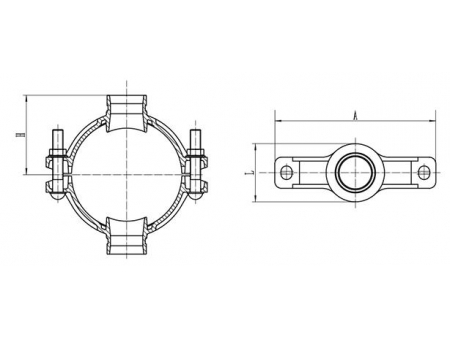

Tamaño nominal mm/in | Diámetro externo del tubo mm/pulgada | Dimensiones | Perno/tuerca | Dimensión del orificio (mm) | Presión de trabajo (psi) | ||
A | L | H | Nº-tamaño (mm) | ||||
mm | mm | mm | |||||
65× 25 | 76.1× 33.7 | 139 | 72 | 73 | 3/8×2-1/8 (M10×55) | φ38 | 230 |
21/2x1 | 3× 1.327 | ||||||
65× 32 | 76.1× 42.4 | 139 | 83 | 73 | φ46 | ||
21/2x11/4 | 3× 1.669 | ||||||
65× 40 | 76.1× 48.3 | 139 | 90 | 75 | φ53 | ||
21/2x11/2 | 3× 1.9 | ||||||
80× 32 | 88.9× 42.4 | 155 | 83 | 82 | φ46 | ||
3x11/4 | 3.5× 1.669 | ||||||
80× 40 | 88.9× 48.3 | 155 | 90 | 82 | φ53 | ||
3x11/2 | 3.5× 1.9 | ||||||
80× 50 | 88.9× 60.3 | 155 | 100 | 82 | φ64 | ||
3× 2 | 3.5× 2.375 | ||||||
100×50 | 108×60.3 | 167 | 100 | 92.5 | 1/2×3 ( M12×75) | φ64 | |
4×2 | 4.25×2.375 | ||||||
100×25 | 114.3×33.7 | 181 | 72 | 95.5 | φ38 | ||
4×1 | 4.5×1.327 | ||||||
100×32 | 114.3×42.4 | 181 | 83 | 95.5 | φ46 | ||
4x11/4 | 4.5×1.669 | ||||||
100×40 | 114.3×48.3 | 181 | 90 | 95.5 | φ53 | ||
4x11/2 | 4.5×1.9 | ||||||
100×50 | 114.3×60.3 | 181 | 117 | 95.5 | φ64 | ||
4×2 | 4.5×2.375 | ||||||
125×40 | 139.7×48.3 | 212 | 90 | 109 | φ53 | ||
5x11/2 | 5.5×1.9 | ||||||
125×50 | 139.7×60.3 | 212 | 100 | 109 | φ64 | ||
5×2 | 5.5×2.375 | ||||||
125×65 | 139.7×76.1 | 212 | φ70 | ||||
5x21/2 | 5.5×3 | ||||||
125×40 | 141.3×48.3 | 212 | 90 | 109 | φ53 | ||
5x11/2 | 5.563×1.9 | ||||||
125×50 | 141.3×60.3 | 212 | 100 | 109 | φ64 | ||
5×2 | 5.563×2.375 | ||||||
125×65 | 141.3×76.1 | 212 | φ70 | ||||
5x21/2 | 5.563×3 | ||||||
150×50 | 159×60.3 | 233 | 100 | 118 | 9/16×3-1/3 (M14×85) | φ64 | |
6×2 | 6.25×2.375 | ||||||
150×65 | 159×76.1 | 233 | 117 | 118 | φ80 | ||
6x21/2 | 6.25×3 | ||||||
150×80 | 159×88.9 | 233 | 129 | 118 | φ92 | ||
6×3 | 6.25×3.5 | ||||||
150×50 | 165.1×60.3 | 239 | 100 | 121 | φ64 | ||
6×2 | 6.5×2.375 | ||||||
150×65 | 165.1×76.1 | 248 | φ80 | ||||
6x21/2 | 6.5×3 | ||||||
150×80 | 165.1×88.9 | 248 | φ92 | ||||
6×3 | 6.5×3.5 | ||||||
150×50 | 168.3×60.3 | 239 | 100 | 121 | φ64 | ||
6×2 | 6.625×2.375 | ||||||
150×65 | 168.3×76.1 | 248 | φ70 | ||||
6x21/2 | 6.625×3 | ||||||
150×80 | 168.3×88.9 | 248 | φ89 | ||||
6×3 | 6.625×3.5 | ||||||
200×50 | 219.1×60.3 | 311 | 100 | 147.5 | 5/8×3-1/3 (M16×85) | φ64 | |
8×2 | 8.625×2.375 | ||||||
200×65 | 219.1×76.1 | 311 | 117 | 147.5 | φ70 | ||
8x21/2 | 8.625×3 | ||||||
200×80 | 219.1×88.9 | 311 | 129 | 147.5 | φ89 | ||
8×3 | 8.625×3.5 | ||||||
200×100 | 219.1×108 | 311 | 143 | 148.5 | φ104 | ||
8×4 | 8.625×4.25 | ||||||
200×100 | 219.1×114.3 | 311 | 153 | 149 | φ114 | ||
8×4 | 8.625×4.5 |
Tamaño nominal mm/in | Diámetro externo del tubo mm/pulgada | Dimensiones | Perno/tuerca | Dimensión del orificio (mm) | Presión de trabajo (psi) | ||
A | L | H | Nº-tamaño (mm) | ||||
mm | mm | mm | |||||
65×25 | 76.1×33.7 | 139 | 76 | 60 | 3/8×2-1/8 (M10×55) | φ38 | 230 |
21/2x1 | 3×1.327 | ||||||
65×32 | 76.1×42.4 | 139 | 83 | 60 | φ46 | ||
21/2x11/4 | 3×1.669 | ||||||
80×25 | 88.9×33.7 | 152 | 76 | 63.5 | φ38 | ||
3×1 | 3.5×1.327 | ||||||
80×32 | 88.9×42.4 | 152 | 83 | 64.5 | φ46 | ||
3x11/4 | 3.5×1.669 | ||||||
80×40 | 88.9×48.3 | 152 | 90 | 65.5 | φ53 | ||
3x11/2 | 3.5×1.9 | ||||||
100×25 | 108.1×33.7 | 167 | 76 | 76 | 1/2×3 (M12×75) | φ38 | |
4×1 | 4.25×1.327 | ||||||
100×32 | 108.0×42.4 | 167 | 83 | 76 | φ46 | ||
4x11/4 | 4.25×1.669 | ||||||
100×40 | 108.0×48.3 | 167 | 90 | 76 | φ53 | ||
4x11/2 | 4.25×1.9 | ||||||
100×50 | 108.0×60.3 | 167 | 100 | 78 | φ64 | ||
4×2 | 4.25×2.375 | ||||||
100×25 | 114.3×33.7 | 181 | 76 | 79 | φ38 | ||
4×1 | 4.5×1.327 | ||||||
100×32 | 114.3×42.4 | 181 | 83 | 79 | φ46 | ||
4x11/4 | 4.5×1.669 | ||||||
100×40 | 114.3×48.3 | 181 | 90 | 79 | φ53 | ||
4x11/2 | 4.5×1.9 | ||||||
100×50 | 114.3×60.3 | 181 | 100 | 83 | φ64 | ||
4×2 | 4.5×2.375 | ||||||
125×25 | 139.7×33.7 | 212 | 76 | 93 | φ38 | ||
5×1 | 5.5×1.327 | ||||||
125×32 | 139.7×42.4 | 212 | 83 | 93 | φ46 | ||
5x11/4 | 5.5×1.669 | ||||||
125×40 | 139.7×48.3 | 212 | 90 | 93 | φ53 | ||
5x11/2 | 5.5×1.9 | ||||||
125×50 | 139.7×60.3 | 212 | 100 | 93 | φ64 | ||
5×2 | 5.5×2.375 | ||||||
125×65 | 139.7×76.1 | 212 | φ70 | ||||
5x21/2 | 5.5×3 | ||||||
150×25 | 165.1×33.7 | 239 | 76 | 106 | 9/16×3-1/3 (M14×85) | φ38 | |
6×1 | 6.5×1.327 | ||||||
150×32 | 165.1×42.4 | 239 | 83 | 106 | φ46 | ||
6x11/4 | 6.5×1.669 | ||||||
150×40 | 165.1×48.3 | 239 | 90 | 106 | φ53 | ||
6x11/2 | 6.5×1.9 | ||||||
150×50 | 165.1×60.3 | 239 | 100 | 106 | φ64 | ||
6×2 | 6.5×2.375 | ||||||
150×65 | 165.1×76.1 | 248 | φ80 | ||||
6x21/2 | 6.5×3 | ||||||
150×25 | 168.3×33.7 | 239 | 76 | 106 | φ38 | ||
6×1 | 6.625×1.327 | ||||||
150×32 | 168.3×42.4 | 239 | 83 | 106 | φ46 | ||
6x11/4 | 6.625×1.669 | ||||||
150×40 | 168.3×48.3 | 239 | 90 | 106 | φ53 | ||
6x11/2 | 6.625×1.9 | ||||||
150×50 | 168.3×60.3 | 239 | 100 | 106 | φ64 | ||
6×2 | 6.625×2.375 | ||||||
150×65 | 168.3×76.1 | 248 | φ70 | ||||
6x21/2 | 6.625×3 | ||||||
150×80 | 168.3×88.9 | 248 | φ89 | ||||
6×3 | 6.625×3.5 | ||||||
200×25 | 219.1×33.7 | 311 | 76 | 131 | 5/8×3-1/3 (M16 ×85) | φ38 | |
8×1 | 8.625×1.327 | ||||||
200×32 | 219.1×42.4 | 311 | 83 | 134 | φ46 | ||
8x11/4 | 8.625×1.669 | ||||||
200×40 | 219.1×48.3 | 311 | 90 | 134 | φ53 | ||
8x11/2 | 8.625×1.9 | ||||||
200×50 | 219.1×60.3 | 311 | 100 | 134 | φ64 | ||
8×2 | 8.625×2.375 | ||||||
200×65 | 219.1×76.1 | 311 | φ70 | ||||
8x21/2 | 8.625×3 | ||||||
200×80 | 219.1×88.9 | 311 | φ89 | ||||
8×3 | 8.625×3.5 | ||||||
200×100 | 219.1×114.3 | 311 | φ114 | ||||
8×4 | 8.625×4.5 |
La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de crucetas ranuradas, proporciona productos de unión de tuberías y control de flujo para sistemas de protección contra incendios y sistemas de trabajo de agua. Tenemos diferentes tamaños de crucetas ranuradas para tuberías ranuradas, todos son fabricados de acuerdo con certificados de UL, CE, ISO, etc. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto crucetas ranuradas de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
