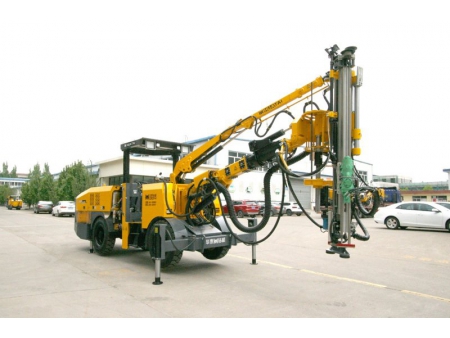

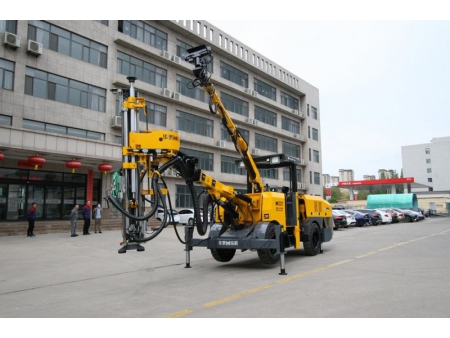

Jumbo Empernador Hidráulico, con Dos Brazos CYTM41/2 Fabricante

Jumbo Empernador Hidráulico, con Dos Brazos CYTM41/2

Solicite un presupuesto

Nosotros: http://htdrillingmachines.com/1-3-3-two-boom-hydraulic-bolting-jumbo.html

Una de las características más atractivas del equipo de perforación hidráulica para la construcción de túneles es su diseño de doble brazo, que lo hace una opción ideal para realizar grandes secciones de perforación. El jumbo para construcción de túneles está disponible con dos tipos de accionamiento, simple y doble, lo que le proporciona una mayor gama de opciones de eficiencia y potencia. Equipado con un sistema de perforación hidráulico, esta máquina perforadora subterránea es sumamente fiable y duradera, lo que la convierte en la opción preferida de muchas empresas dedicadas a la construcción y perforación de minas, túneles, etc.

Detalles

Configuración Estándar

Perforadora de roca: disponible con RC1200 o HC25
Función antiatranque

Brazo/pluma: brazo telecópico universal
Martillo de perforación

Tren de rodaje: tracción de 4 ruedas, motor diésel Cummins de tres etapas

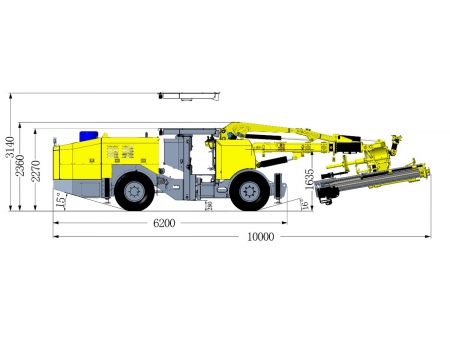

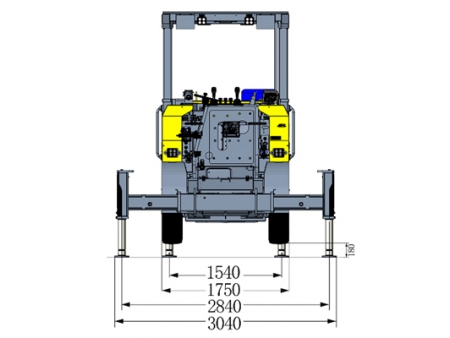

Especificaciones Generales

Ancho	1750 mm
Altura (cabina del operador abajo)	2270 mm
Altura (cabina del operador elevada)	3140 mm
Longitud total	10000 mm
Distancia al suelo	280 mm
Peso	15000±500 kg

Perforadora de roca

Perforadora de roca	RC1200	HC25
Fuerza de impacto	14kW	8kW
Presión de impacto	180bar（máx）	150bar（máx）
Frecuencia de impacto	100Hz	65Hz
Unidad de giro	giro independiente
Velocidad de giro	430 r/min	300 r/min
Par de giro	390N·m	401 N·m
Tipo de varilla	B28	B25
Diá. del agujero	⌀32- ⌀43	⌀32- ⌀43
Longitud	572mm	708mm
Ancho	326mm	200mm
Altura	180mm	192mm
Peso	126kg	72kg
Tipo de vástago	R32	R32

Martillo de perforación (puede ser personalizado)

Tipo	RC1200	HC25
Longitud total mm	3070	3200
Longitud de la varilla mm	2475	2475
Perno de sujeción tipo split mm	2000	2000
Perno con inyección de resina mm	2200	2200
Profundidad del agujero mm	2280	2280
Peso kg	500	450
Fuerza de empuje kN	10
Presión de trabajo Pa	≤10Mpa

Perno de anclaje de rocas

Tipo de perno: perno de anclaje tipo split/ perno con resina
Cantidad de pernos.: 10 (tamaño≤150mm)

Longitud del perno: 1500~2500mm

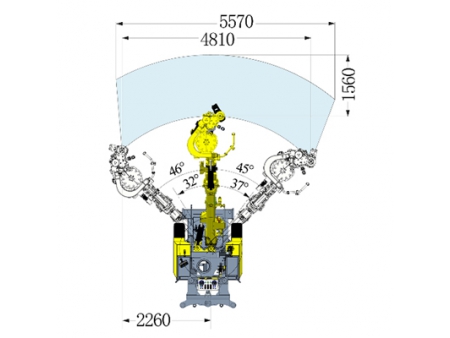

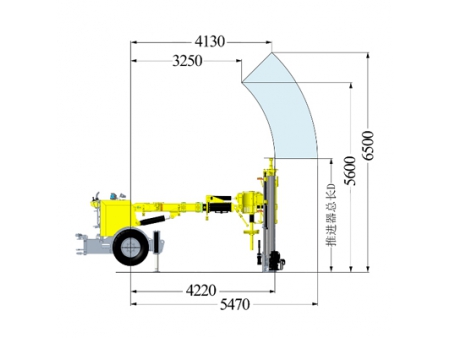

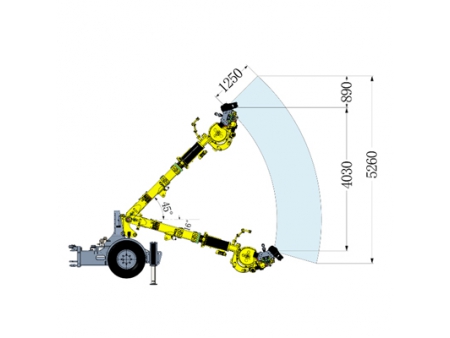

Brazo

Ángulo de elevación/inclinación: 45°/-16°
Ángulo de giro: 46° (izquierda), 45° (derecha)

Longitud retráctil: 1250mm
Extensión de viga de empuje: 480mm

Ángulo de giro del martillo: ±180°
Ángulo de inclinación/elevación: 80°/-25°

Peso: 1200kg

Sistema de suministro de aire

Compresor de aire
Capacidad(8bar): 0.7m³/min

Volumen del tanque de aire: 60L
Monitoreo de presión de aire

Sistema de suministro de agua

Bomba de agua: CDL2-15
Caudal máx. (12bar): 2m³/h

Presión min. de la entrada de agua: 2 bar
Monitoreo de la presión del agua

Sistema Eléctrico

Potencia instalada	64kW
Potencia del motor principal	55kW
Tensión	380V (puede personalizarse)
Frecuencia	50Hz
Diámetro del carrete de cable	1080mm
Protección de sobrecarga térmica del motor
Temporizador de impacto
Armario de distribución de energía con voltaje y amperímetro digital
Indicador de secuencia de fases
Batería

Sistema hidráulico

Desplazamiento de la bomba (impacto/giro): 100cc/32cc
Capacidad max. de tanque de aceite: 200L

Eficiencia del filtro: 10μm
Sensor de nivel del aceite hidráulico

Bomba manual de combustible
Sensor de temperatura de aceite

Refrigerador de agua

Chasis

Motor diésel de tres etapas
Potencia (2400r/min): 74kW

Par (1600r/min): 330Nm

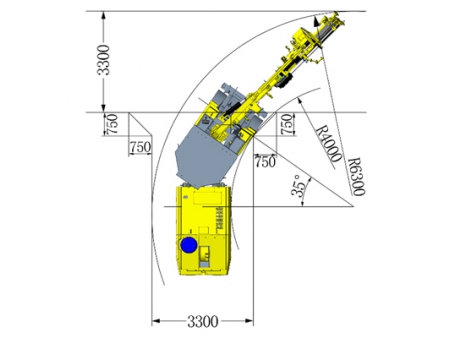

Ángulo de giro: ±35°

Ángulo de giro del eje posterior: 8°
Capacidad del tanque diésel: 54L

Purificación de gases de escape: catalizador de tres vías
Batería: 24V, 2 x 120Ah

Luz de trabajo frontal: 4x40W
Luz de trabajo trasera: 4x40W

Tamaño de ruedas: 10.00-20
Gradeabilidad: 16°

Patas de soporte frontales: 2
Patas de soporte traseras: 2

Tracción de cuatro ruedas
Sistema de giro hidráulico

Freno de servicio, freno de mano
Sistema de extinción de incendios

Luces de advertencia con alarma

Cables

Tipo	Sección transversal mm²		Diámetro mm		Longitud m
MC-0.38/0.66	3x35 1x10	40		70
