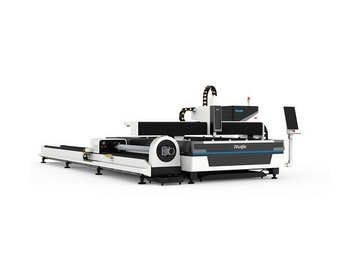

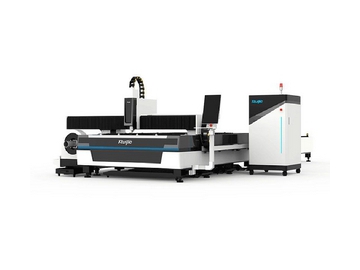

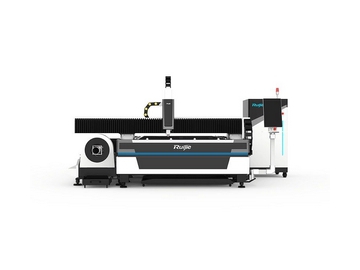

Cortadora láser de fibra de tubos y chapa metálica con mesa de intercambio, RJ-3015ET
Máquina láser de fibra combinada para corte de chapa metálica y tubo
La cortadora láser de fibra combinada RJ-3015ET es una máquina de corte de metal de doble propósito que puede cortar tanto láminas como tubos de metal. Está equipado con mesa de trabajo de intercambio para mejorar significativamente la eficiencia de trabajo.
- Área de corte
- 3000×1500mm
- Potencia de láser
- 2000-6000W (opcional)
- Precisión de posicionado
- ±0.03mm
- Max. aceleración
- 1.2G
- Precisión de reposicionado
- ±0.02mm
- Fuente de alimentación
- AC 380V, trifásico, 50/60Hz
- Velocidad de movimiento
- 140m/min
- Diámetro de corte del tubo redondo
- 15-220mm
- Tamaño de corte de tubo cuadrado
- 20×20mm-150×150mm

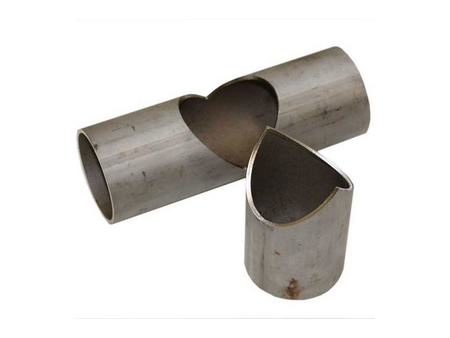

Tubo redondo 15-220mm

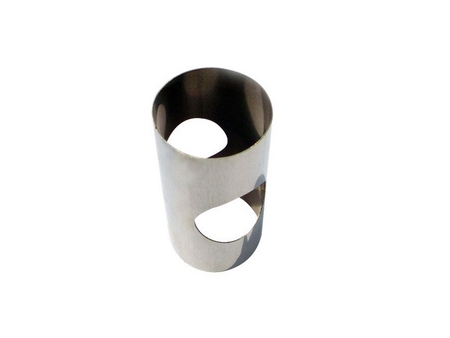

Tubo redondo 15-220mm

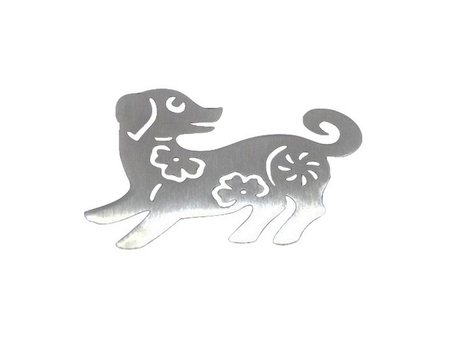

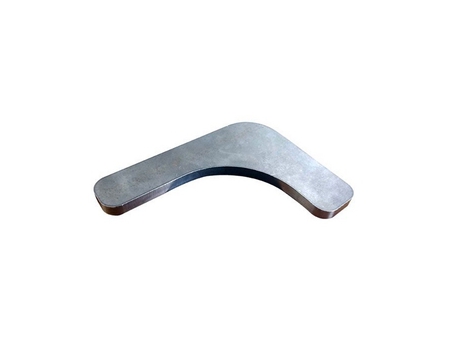

Acero inoxidable 1-40mm
Acero inoxidable 1-40mm

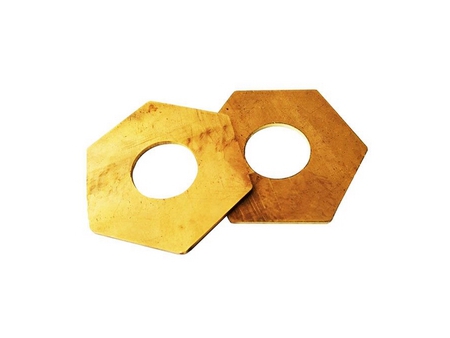

Latón 1-16mm
Aluminio 1-40mm
Aluminio 1-40mm

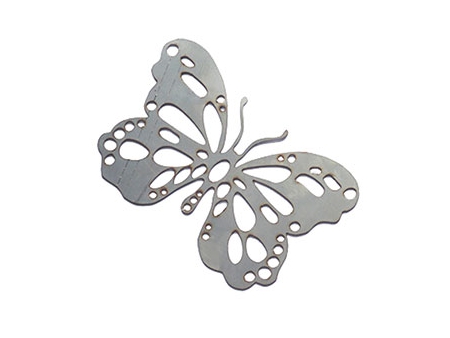

Acero al carbono 1-30m
Acero al carbono 1-30mm
-
Cama soldada de alta resistencia
La cama de la cortadora láser de fibra está construido con acero estructural al carbono de alta resistencia mediante soldadura. La cama soldada ha sido sometido a un tratamiento térmico de 600°C, lo que garantiza de manera eficiente una alta durabilidad de la estructura y le permite durar 20 años sin deformación.
-
Measa de intercambio (Mesa de trabajo)
La cortadora láser de fibra de metal adopta una plataforma de intercambio superior e inferior que permite intercambiar la mesa de trabajo en 15 segundos, acortando en gran medida el tiempo de carga y maximizando la eficiencia de trabajo.
-
Cuarta generación de travesaños de aluminio de aviación
El travesaño está hecho de aleación de aluminio de aviación que tiene un buen rendimiento dinámico. La viga está diseñada con estructura de nido de abeja para proporcionar una mejor resistencia estructural.
-
Cabezal de corte láser de enfoque automático
El cabezal de corte por láser permite ajustar automáticamente el lente de enfoque a una posición adecuada mediante software, logrando así el corte y perforación automáticos de metales con diferentes espesores.
-
Fuente láser Raycus
Esta fuente láser controla directamente todo tipo de funciones láser de fibra, realizando un control síncrono de la fuente láser.
-
Gabinete de control independiente
El gabinete de control cuenta con un diseño de resistencia al polvo y a las vibraciones, prolongando eficientemente la vida útil de los componentes eléctricos.
-
Diseño de pantalla IPAD
El diseño del panel de vidrio templado proporciona un efecto de alta definición y un funcionamiento suave.
-
Chuck o mandril
El mandril o chuck permite un ajuste rápido y un posicionamiento preciso de tubos metálicos con diferentes tamaños, proporcionando una buena adaptabilidad. El mandril trasero presenta una longitud extendida, lo que permite acortar aún más el cola de corte, maximizando así la tasa de utilización del material.
-
Soporte automático fraccional
El sistema automático de soporte de tubos permite una carga rápida de tubos metálicos y reduce la oscilación del tubo, lo que garantiza una alta precisión de corte.
