Perforadora hidráulica de núcleos XTQ-2
Solicite un presupuesto
Este producto ha sido descontinuado y retirado de nuestro inventario.

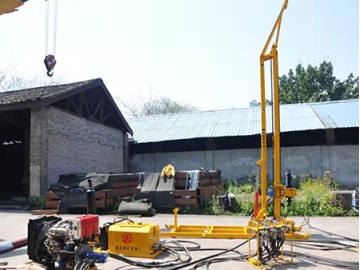

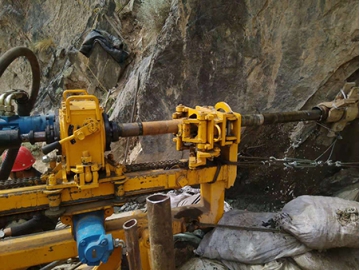

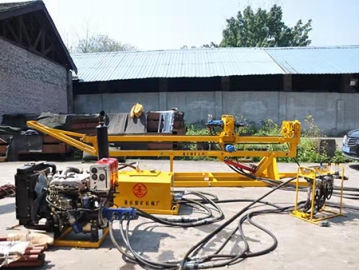

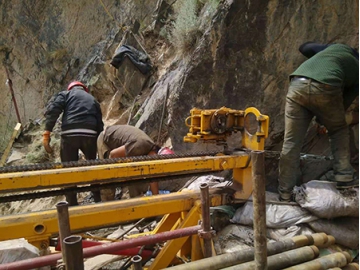

La perforadora de núcleos XTQ-2 es una máquina totalmente hidráulica y portátil que satisface las necesidades de perforación con broca de diamante, broca de diamante policristalino (PDC) y barrena de perforación DHT. Está desarrollado especialmente para la inyección de lechada del corredor de estaciones de energía hidroeléctrica y la perforación para la construcción de cortinas. Por otra parte, es adecuada para perforar capas de roca semidura y por consiguiente se usa en la construcción de carreteras, túneles ferroviarios y túneles de minas de carbón, así como la gestión de desastres geológicos.
ParámetrosParámetros básicos | Profundidad de perforación | 200m | |||||
Diámetro de perforación | 75mm | ||||||
Diámetro del tubo de perforación | Depende del tipo de agujero que se va a perforar, mm | ||||||
Cabezal de perforación | Marcha | 1 | 2 | 3 | 4 | 5 | 6 |
Velocidad de rotación | 36~24r/min | 55~43r/min | 92~76r/min | 150~100r/min | 228~177r/min | 380~315r/min | |
Presión del sistema | 1.5~20Mpa | 1.5~16Mpa | 1.5~16Mpa | 1.5~20Mpa | 1.5~16Mpa | 1.5~16Mpa | |
Bomba utilizada | Bomba pequeña | Bomba grande | Bomba grande Bomba pequeña | Bomba pequeña | Bomba grande | Bomba grande Bomba pequeña | |
Par | 0~2060Nm | 0~1700Nm | 0~1700Nm | 0~500Nm | 0~420Nm | 0~420Nm | |
Velocidad del cabezal de perforación | Baja velocidad | Baja velocidad | Baja velocidad | Alta velocidad | Alta velocidad | Alta velocidad | |
Par nominal de salida máximo | 2000N.m | ||||||
Carrera de alimentación de arriba hacia abajo del cabezal | 3400mm | ||||||
Sistema hidráulico | Presión nominal del tubo de aceite principal | 16Mpa | |||||
Presión nominal del tubo de aceite auxiliar | 20Mpa | ||||||
Flujo útil | 30.47 20.3 5.1ml/r | ||||||
Velocidad de rotación | 2500r/min | ||||||
Potencia | Modelo del motor diesel | 4L88 | |||||
Potencia | 48KW | ||||||
Velocidad de rotación | 2400r/min |
- El cabezal de perforación tiene 6 marchas de velocidad de rotación. La broca diamantada, la broca diamantada policristalina (PDC) y la barrena DTH se seleccionan de acuerdo con las condiciones particulares del sitio de construcción. Esto asegura una mejor eficiencia de perforación.
- Emplea transmisiones totalmente hidráulicas. El movimiento giratorio y el movimiento de alimentación/elevación del cabezal de perforación son impulsados por el sistema de transmisión hidráulica abierta independiente que combina la bomba y el motor de desplazamiento fijo. El sistema tiene una estructura simple y un diseño actualizado y razonable, que toma en cuenta los factores limitantes en la construcción del túnel. Los componentes superiores son ligeros y la bomba hidráulica portátil se puede cambiar fácilmente. Además, esto permite el manejo conveniente de los accidentes y el desmontaje y mantenimiento fáciles.
- Los componentes hidráulicos principales de la perforadora provienen de los más importantes proveedores de componentes hidráulicos del mundo. La filtración de aceite se realiza a través de un proceso de filtración de dos etapas que garantiza la fiabilidad del sistema hidráulico.
