Máquina de junta espumada FIFPG, SJ-403-1 (ancho de junta de 5-30mm)

Solicite un presupuesto

Nosotros: http://foamgasketmachine.com.ar/1-2-polyurethane-foam-in-place-gasketing-machine.html

Sistema automático de mezcla y dispensación de PU bicomponente para juntas de espuma FIPFG

La máquina de juntas espumadas de poliuretano FIPFG SJ-403-1 de ingeniería propia presenta un interior más compacto y cuenta con un mecanismo de cierre instantáneo de la boquilla para evitar goteos y obstrucciones de material, junto con funcionalidades automatizadas de limpieza y control de presión. Su cámara de mezcla cuenta con módulos independientes, que simplifican el mantenimiento y minimizan la dependencia de piezas de desgaste rápido.

Tasa de aplicación 0.3-5g/s
Ancho de junta 5-30mm
Velocidad de recorrido 0-30 m/min

Aplicaciones

Este sistema de dosificación de juntas espumadas de poliuretano FIPFG se puede aplicar a autopartes, recintos metálicos, sistemas de almacenamiento de energía, dispositivos electrónicos, electrodomésticos, sistemas de refrigeración, purificadores de aire, entre otros.

Especificaciones

Rango de recorrido (X/Y/Z)	2250×1250×200mm (personalizable)
Dimensiones	2700×2200×2200mm (personalizable)
Peso	1600kg
Ancho de la junta	5-30mm (ajustable dentro del rango)
Tasa de mezcla	1:1-10:1
Temperatura de operación	-15°C to 35°C
Precisión de medición	±0.2%
Límite de presión y alarma	0-4Mpa
Precisión de filtración	40-50µm
Tasa de aplicación	0.6-5g/s
Velocidad de recorrido	0-12m/min
Precisión de repetición	±0.06mm
Presión de aire	≧0.4Mpa
Total Power	3-4kW
Frecuencia	50HZ
Voltaje	Trifásico de cinco hilos 380V

Características

Un robot lineal con un sistema de control inteligente cambia libremente entre el modo 2D y 3D.
La programación multieje CNC permite que el sistema de mezcla y dosificaciónbicomponente logre operaciones complejas.
El almacenamiento inteligente de parámetros permite trayectorias de movimiento flexibles.
Verificación inteligente de la densidad de las juntas de espuma, modificación precisa de la viscosidad de la junta de espuma y soporte para varias marcas de juntas de espuma para un rendimiento óptimo.
Puertos personalizables adaptados a requisitos operativos específicos.
Compatible con la Industria 4.0 MESTIntel y otros sistemas.

Detalles

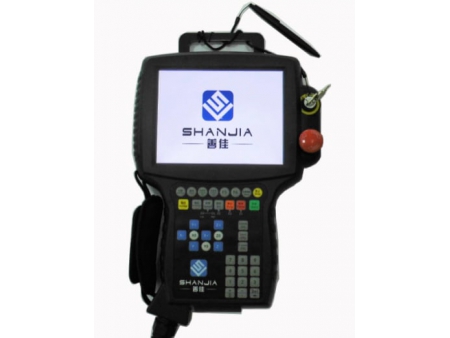

El sistema de control inteligente permite el procesamiento de componentes 2D y 3D. Mejorada por la programación multieje CNC, la máquina de juntas FIPFG puede funcionar de manera flexible a lo largo de cualquier camino.
La simulación de operación inteligente elimina las imprecisiones debidas a errores de medición humanos.
Chip DSP de TI estadounidense chip ARM de origen coreano como CPU de control maestro chip FPGA de ALTERA estadounidense.
La configuración de doble núcleo puede integrarse dentro del armario de control o colocarse externamente como un componente independiente.
Generación automática de imágenes para productos 2D sin necesidad de programación. Las imágenes de productos 3D se pueden exportar a través de una unidad flash USB.

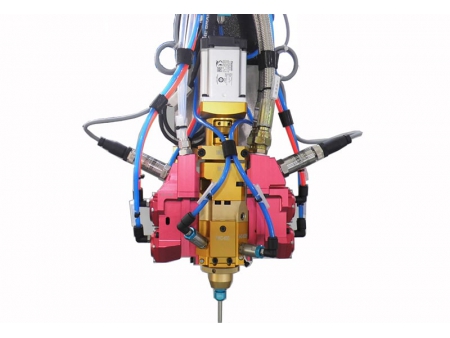

Una válvula mezcladora de alta precisión de desarrollo propio (MKC-600) logra una notable precisión de dosificación de 0.01g/s para materiales de un componente.
Una cámara de mezcla diseñada con ajustes de presión ajustables y sistemas de alarma para contrarrestar las fluctuaciones de presión debidas a factores ambientales, lo que garantiza un funcionamiento estable.
Controles mecánicos y neumáticos para una dosificación suave de juntas de espuma de forma consistente, evitando la acumulación o la inconsistencia.
Un sistema patentado de limpieza a alta presión para la cámara de mezcla, que utiliza chorros turboalimentados a través de cuatro orificios para lograr un efecto de limpieza superior.

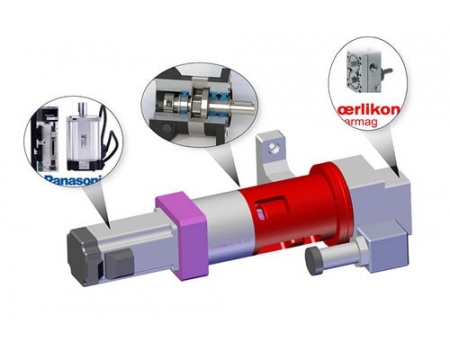

Procedente del fabricante alemán Barmag, la bomba dosificadora de engranajes garantiza una dosificación precisa con una precisión de dosificación del ±2%.

Seis servomotores de Panasonic de Japón. Cada uno funciona de forma independiente para garantizar la estabilidad y la precisión, proporcionando un funcionamiento estable, eficiente y sin ruido.
Un accionamiento de reducción de alta precisión logra un reposicionamiento preciso.
Una cremallera incorporada a lo largo del riel guía para mejorar la velocidad y minimizar la vibración en las esquinas.

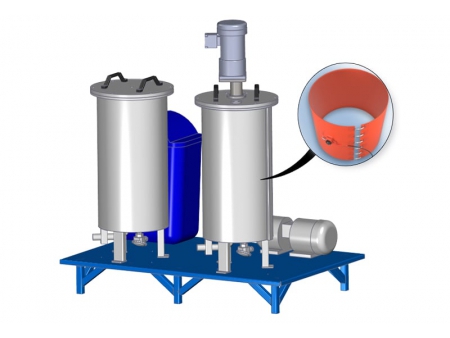

El tanque de almacenamiento refrigerado por agua presenta una construcción de dos capas con acero inoxidable 316, funcionalidad de agitación automatizada para mantener la consistencia del material, monitoreo avanzado del contenido de gas del material, llenado automático de aire, una alarma de carga inferior integrada para mantener niveles constantes de material, llenado automatizado de juntas de espuma para una producción sin problemas, control de temperatura sofisticado que funciona de manera eficiente sin la necesidad de un dispositivo de aire acondicionado externo, ofreciendo comodidad y reduciendo los requisitos de espacio.

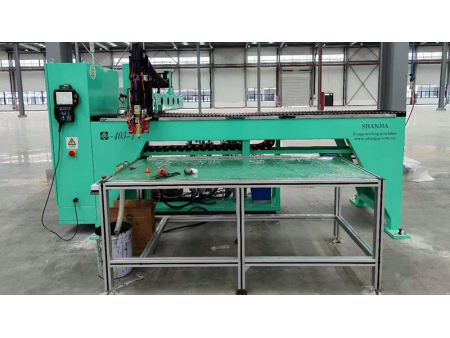

Un robot lineal.
Un sistema de control (gabinete eléctrico incluido).
Un tanque de almacenamiento refrigerado por agua.
Un banco de trabajo de aleación de aluminio.

Poliuretano bicomponente

Las juntas espumadas se espuman directamente sobre la superficie del producto aplicado. La máquina de juntas de espuma FIPFG dispensa una junta de espuma suave y elástica, lo que garantiza la adaptabilidad y la durabilidad en diversas aplicaciones.
Fabricada en poliuretano, la junta de espuma es una mezcla bicomponente esenciales: poliol (componente A) e isocianato (componente B). La junta de espuma puede alcanzar su estado final en cuestión de minutos.
Relación ancho/alto: 2:1-3:1
Tiempo de curado: 10-20 minutos

Entorno libre de polvo y protegido del viento
Humedad: 40-70%
Temperatura: -15°- 35°
