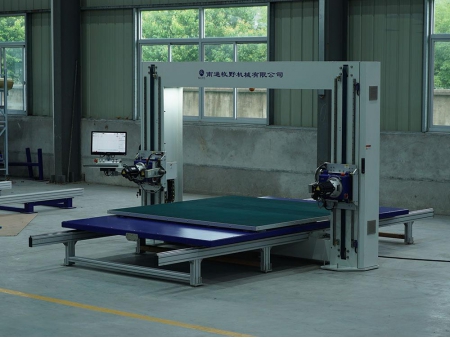

Máquina cortadora de contornos CNC horizontal H5S
Usos
Esta máquina de corte de espuma ofrece perfiles con cortes limpios perfectos para fabricar productos en la industria de los automóviles, tapizado, embalaje, construcción y uso diario.
Materiales para cortar
Poliuretano, HR CMHR, espuma flexible PU, espuma pegajosa, látex, Basotect ®, espuma laminada, espumas para marcos y polietileno.
Formas

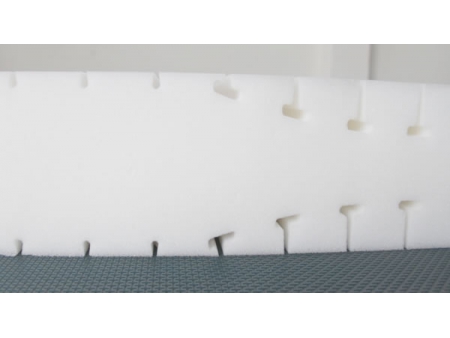

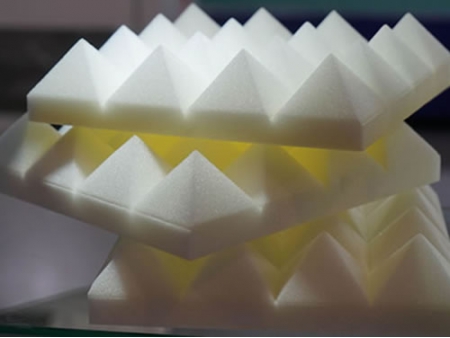

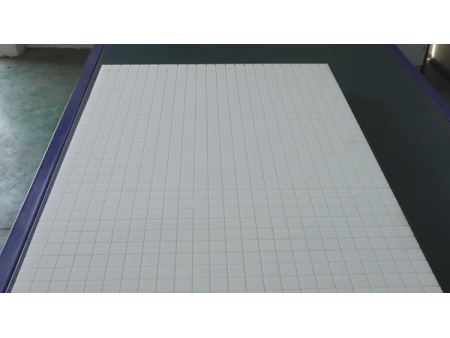

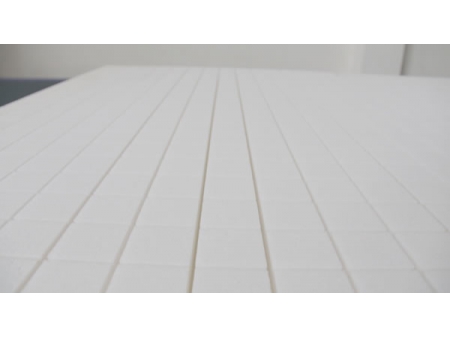

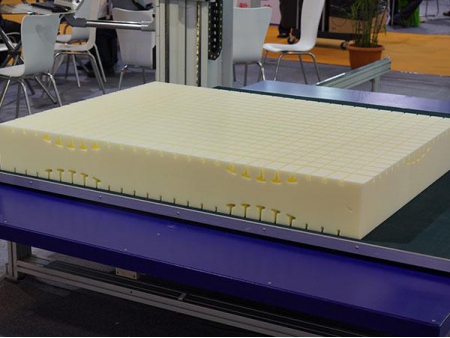

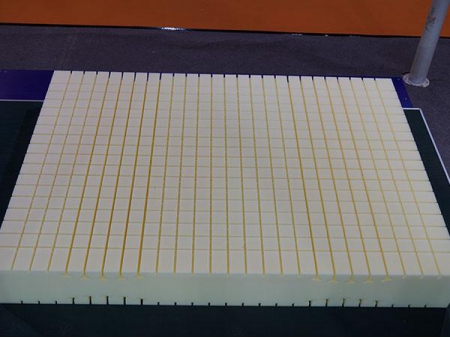

La máquina cortadora de contornos CNC horizontal corta bloques alargados y productos en 3D simples o 2D en formas onduladas, curvadas, regulares e irregulares.
| Estándar | Opción | |
| Longitud del bloque de espuma | 2200mm | 2300mm |
| Altura del bloque de espuma | 1250mm | 1500mm |
| Ancho del bloque de espuma | 2200mm | 2300mm |
| Mesa de trabajo | Plataforma giratoria manual (90°) | |
| Potencia en corriente alterna | 380V 3 fases 4 cables | |
| Potencia total | 12KW | |
| Precisión de corte | ±0.5mm | |

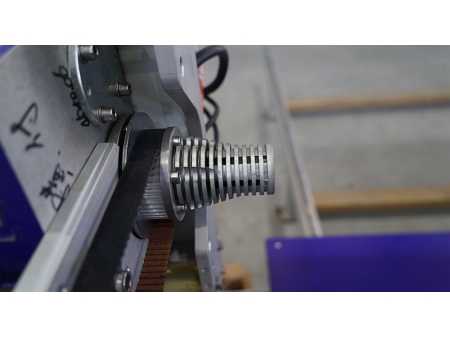

| Herramienta de corte | - presión de la sierra: 6 bar - recorrido de la sierra: 48mm50Hz - tamaño de la sierra: 2420mm×3mm×0.6mm - velocidad de las vibraciones: 3000t/minuto | |
| Opciones de operación | -módem (ofrece el diagnóstico y mantenimiento a distancia ) -mesa de trabajo rotatoria controlada por el operario -software de programación automática -terminal de ordenador -sistema de control con valor absoluto -ajuste de ángulo automático -panel de control colgante (opcional) | |
| Velocidad máxima de corte | Depende del material. La velocidad máxima de corte es normalmente de 15m/minuto | |
La máquina cortadora de contornos CNC horizontal H5S es una de nuestras cortadoras de espuma más nuevas y fáciles de utilizar. Primero tiene que introducir el patrón a través de CAD o AUTOCAD. Las mesas digitalizadoras son un accesorio opcional para las cortadoras de espuma, lo que facilita el trabajo de aquellos que tienen dificultades para crear patrones generados con ordenador y les permite dibujar manualmente el patrón deseado. El siguiente paso es cortar el patrón dibujado a mano en un papel con una proporción de 1:1 y colocar el papel sobre la mesa digitalizadora. Utilice el cursor para trazar el patrón e introdúzcalo en el ordenador utilizando diferentes funciones, tales como copiar, configuración automática, etiquetado, ampliar y reducir.
Parámetros técnicos
Esta máquina de corte de espuma le ayuda a reducir las pérdidas de material durante el corte. Nuestra máquina cortadora de contornos no requiere el uso de moldes de corte. La superficie de corte es suave y no se deforma debido a las punzonadoras. Esta máquina cortadora es perfecta para producir grandes cantidades de productos iguales o productos diferentes en pequeñas cantidades. Nuestro equipo de corte es esencial en la industria de procesamiento de espuma.
Características
1. La máquina de corte de contornos ofrece un alto nivel de automatización y realiza tareas de corte básicas.

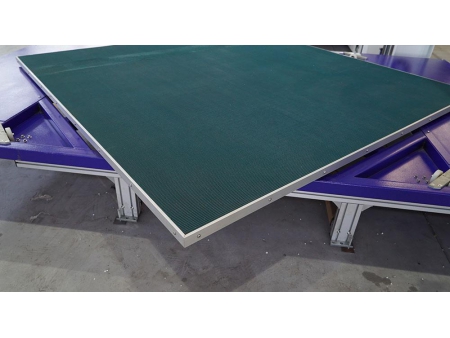

2. La plataforma de trabajo giratoria destaca por la rotación ilimitada.
