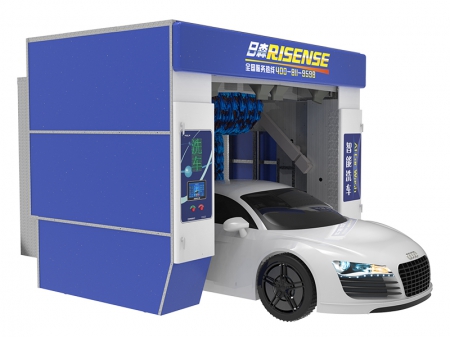

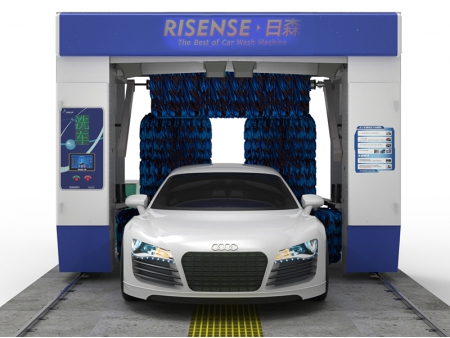

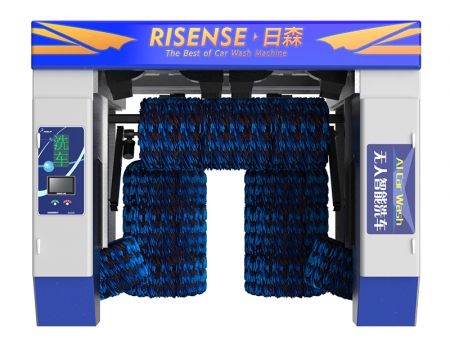

Puente de lavado
CF-340
El puente de lavado CF-340 representa una opción altamente rentable. Este equipo cuenta con una estructura arqueada fabricada en aleación ZCF resistente a la corrosión e incorpora cuatro conjuntos de potentes y silenciosos sopladores fijos, caracterizados por un alto caudal de aire, una gran eficacia de secado, bajo nivel de ruido y respeto por el medio ambiente; asimismo, presenta una baja tasa de fallos y muestra códigos de error y sus causas, lo que facilita la resolución de problemas.
- Parámetros
- Ventajas
- Detalles
- Proceso de lavado de automóviles
| Modelo | CF-340 |
| Dimensión total | 2610*3600m*2815mm |
| Raíles: 9000*3200mm | |
| Rango de ensamblaje | 10870*4300*3200mm |
| Voltaje | CA 380V 50Hz (potencia total: 21.53kW) |
| Suministro de agua | Diámetro de la tubería: DN25, flujo del agua≥80L/min |
| Presión del aire | 0.75-0.8Mpa |
| Horizontalidad del suelo | Desviación≤10mm |
| Tipos de vehículos | Vehículo ligero de cuatro ruedas, automóvil de tamaño mediano, vehículo de hasta 7 plazas. |
| Rango de movimiento | 5200*2100(plegado de espejos)*2100mm |
| Capacidad de lavado de coche | Lavado normal: 2'58'', Lavado premium: 4'48'' |
| Consumo de agua | 75-115L/coche |
| Consumo de energía | 0.3-0.5kWh/coche |
| Consumo de champú | 10ml/set |
| Consumo de cera | 15ml/set |
| Cepillos verticales cortos | 2 |
| Cepillos verticales largos | 2 |
| Cepillo superior | 1 |
| Marco | Marco de acero aleado ZFC galvanizado por inmersión en caliente |
| Sistema de control | MCU (Risense) |
| Monitoreo optoelectrónico | Banner de EE.UU. |
| Interruptor de proximidad | PEPPERL FUCHS de Alemania |
| Contactor | Schneider de Francia |
| Válvula solenoide | Pinguan |
| Relé térmico | Schneider de Francia |
| MCCB | Schneider de Francia |
| Protector de motor | Schneider de Francia |
| Relé intermedio | Honeywell de EE.UU. |
| Motor de elevación con freno | SITI |
| Motor de rotación del cepillo | SITI |
- Sistema de control por PLC totalmente automático.
- Cepillos verticales inclinados para adaptarse a la carrocería y cubrirla.
- Sistema automático de mezcla de espuma y cera líquida.
- Control mediante pantalla táctil e interfaz intuitiva, facilitando el lavado, el mantenimiento del sistema y la visualización de datos.
-
Escanee el código QR para iniciar el lavado; funcionamiento sin supervisión
Escanee el código QR para seleccionar el modo de lavado adecuado, siga las instrucciones para prepararse e inicie el lavado del vehículo; un proceso muy cómodo. -
Tecnología de sensores optoelectrónicos de cuarta generación
El vehículo es escaneado con alta precisión por el sensor optoelectrónico antes de entrar en el sistema de lavado; se mide su forma para que el PLC controle el cepillo superior. -
Cepillo superior montado en un brazo doble
El cepillo superior se desplaza mediante un brazo doble. El cepillo se eleva gracias a un cilindro neumático y desciende por caída libre, regulada mediante un contrapeso. Mediante el contacto y la interacción entre el cepillo superior giratorio y el vehículo, el cepillo se adapta a la forma del techo y realiza un lavado eficiente.
-
Panel de control
-
Sistema de control MCU
-
Cepillos de espuma
-
Aspersión de champú y cera
-
4 potentes secadores de aire
Prelavado --- espumado --- cepillado --- rociado de agua --- rociado de cera líquida --- secado
