Filtro para depósito de aceite de doble cilindro Fabricante

Filtro para depósito de aceite de doble cilindro

Solicite un presupuesto

Nosotros: http://ship-machinery.com.ar/1-2-2-dual-cylinder-oil-pan-filter.html

Aplicaciones

Los filtros para depósito de aceite de doble cilindro serie SPL se utilizan para filtrar el aceite lubricante y el fuelóleo utilizados en los motores marinos diesel y los motores estacionarios diesel.

Características

El filtro para depósito de aceite de doble cilindro serie SPL tiene un área de filtración grande con una menor presión y una mayor impregnación del aceite.
Es fácil de mantener y no requiere de limpieza frecuente.
Viene con un indicador de obstrucción de presión diferencial que muestra la diferencia de presión de forma inmediata. Cuando su valor alcanza cierto límite, emite automáticamente una alarma para recordar que es hora de limpiar el filtro

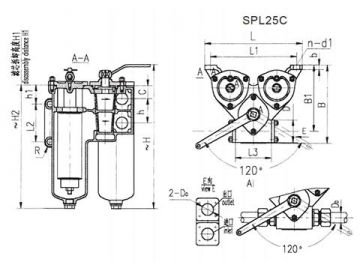

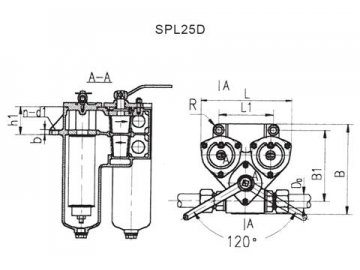

Parámetros de los filtros para depósito de aceite de doble cilindro SPL15, SPL20, SPL25, SPL32 y SPL40

TIPO	Diámetro nominal (mm)	Tipo de montaje	Dimensiones externas (mm)			Distancia de desmontaje (mm)	Dimensiones de conexión del tubo (mm)		Dimensiones de montaje del tubo (mm)					Dimensiones de montaje de la base							Peso neto (Kg)
	DN		H	B	L	H1	D	D0	C	h	L3	B1	H2	h1	L1	L2	b	R	n	d1
SPL15	15	C	328	180	196	260	M30X2 CB500-75		38	55	88	155	291	45	166	80	12	16	4	12	9.5
SPL20	20	C	310	207	260	230	M33X2 CB500-75		34	65	90	177	258	90	230	100	12	15	4	15	11.5
SPL25	25	D	315	323	230	270	M39X2 CB500-75		34	65	90	185	265	70	156		12	15	2	16.5	12
SPL25	25	C	315	205	260	270	M39X2 CB500-75		34	65	90	177	265	50	230	100	12	15	4	16.5	12
SPL32	32	D	380	232	200	330	60X60	38	34	65	96	187	330	70	170		12	15	2	16.5	12
SPL32	32	C	380	207	260	330	60X60	38	34	65	96	175	330	50	230	100	12	15	4	16.5	12
SPL40	40	C	462	261	314	360	60X60	45	43	70	110	224	363	100	274	130	15	20	4	17	22
Nota: Para la instalación, D significa "colgar" y C significa "colocación lateral". La presión diferencial del indicador puede variar.

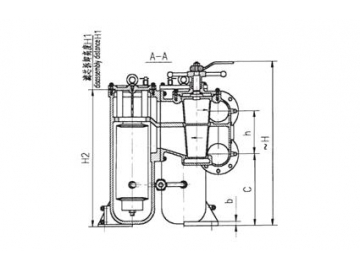

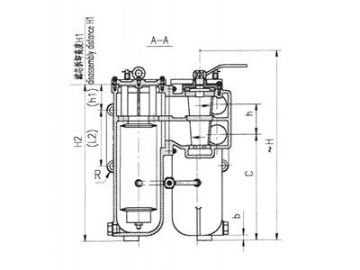

Parámetros de los filtros para depósito de aceite de doble cilindro SPL50, SPL65 y SPL80

TIPO	Diámetro nominal (mm)	Tipo de montaje	Dimensiones externas (mm)			Distancia de desmontaje (mm)	Dimensiones de conexión del tubo (mm)		Dimensiones de montaje del tubo (mm)					Dimensiones de montaje de la base (mm)							Peso neto (Kg)
			H	B	L	H1	D	D0	C	H	L3	B1	H2	h1	L1	L2	b	R	n	d1
SPL50	50	X	447	425	410	425	86X86	57	220	90	140	355	422		260	210	18	25	4	20	85
		C		400								355	412	92	350	130
SPL65	65	X	580	453	410	535	100X100	70	365	105	160	375	527		260	210	20	25	4	20	120
		C		423								370	517	112	350	150
SPL80	80	X	780	541	492	660	116X116	89	443	124	190	456	650		350	270	20	25	4	22	165

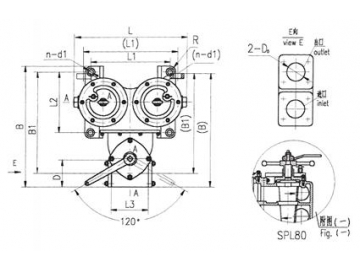

Nota: Para la instalación, X significa colocar por debajo, mientras que C significa colocar lateralmente. Cuenta con mecanismo elevador (Ver figura 1). La presión diferencial del indicador puede variar.

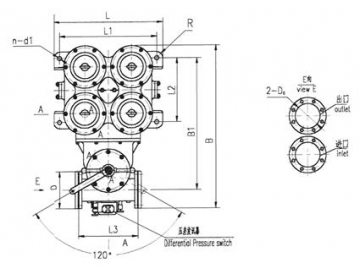

Parámetros de los filtros para depósito de aceite de doble cilindro SPL100 y SPL125

TIPO	Diámetro nominal (mm)	Dimensiones externas (mm)			Distancia de desmontaje (mm)	Dimensiones de conexión del tubo (mm)		Dimensiones de montaje del tubo (mm)					Dimensiones de montaje de la base (mm)						Peso neto (Kg)
	DN	H	B	L	H1	D	D0	C	h	B1	L3	H2	L1	L2	b	R	n	d1
SPL100	100	765	847	560	660	190	108	336	200	687	300	640	500	330	20	32	4	22	370
SPL125	125	850	900	605	760	215	133	420	225	732	340	730	540	370	20	32	4	22	420
Nota: El estándar de la brida es GB573. La presión diferencial del indicador puede variar.

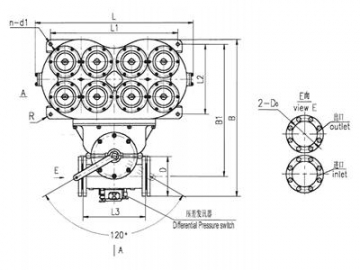

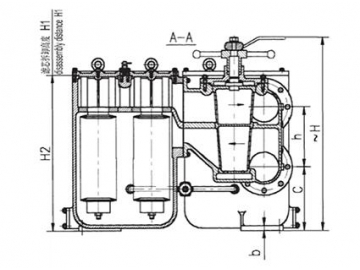

Parámetros del SPL150 and SPL200 filtro para depósito de aceite de doble cilindro

TIPO	Diámetro nominal (mm)	Dimensiones externas (mm)			Distancia de desmontaje (mm)	Dimensiones de conexión del tubo (mm)		Dimensiones de montaje del tubo (mm)					Dimensiones de montaje de la base (mm)						Peso neto (Kg)
	DN	H	B	L	H1	D	D0	C	h	B1	L3	H2	L1	L2	b	R	n	d1
SPL150	150	890	1000	990	790	240	159	380	250	825	400	760	750	460	30	32	4	22	680
SPL200	200	1058	1155	1180	945	310	219	450	315	960	440	910	920	520	30	40	4	24	800
Nota: El estándar de la brida es GB573-65. Existen 3 unidades de filtración con un DN de 150 y 4 unidades de elemento filtrante con un DN de 200. La presión diferencial del indicador puede variar.
