Empalme termorretráctil Fabricante

Empalme termorretráctil

Solicite un presupuesto

Nosotros: http://cyshrinktubing.com.ar/1-2-10-heat-shrink-butt-connector.html

Modelo: CYG-DS 406

Materiales
Capa exterior: Unión de cruce de resina de poliolefina modificada.
Capa interior: Adhesivo termofusible

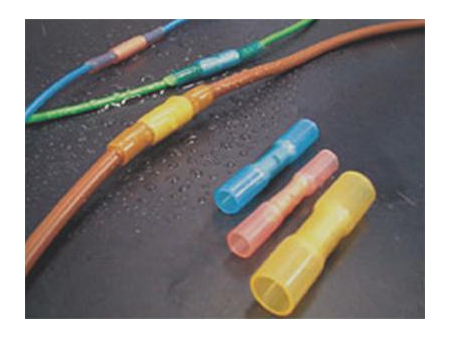

Este empalme termocontraíble está conectado por un tubito de cobre.

Índice de contracción: 4:1

Aplicaciones
Este empalme termorretráctil presenta grandes característica, entre ellas tenemos de ser a prueba de agua, de aislamiento, resistente ante la humedad y corrosión que es dada por los fluidos y humedad. La temperatura de trabajo u operación es entre -55 ºC a 125 ºC. Asimismo cabe mencionar que este empalme termorretráctil sirve como blindaje y seguridad ante el agua, fricción y fuerza mecánica para enlaces de cables, máquinas electrónicas y entre otros accesorios.

Tamaño

Tipo	Dimensiones del empalme		Color	Conductor	Dimensiones del cable
Tipo	A Min.	L Nom.	Color	Conductor	Aislamiento del diámetro exterior (Min.)	Aislamiento del diámetro exterior (Min.)
DS406-001	3.68	31.75	Rojo	22-18	3.56	1.40
DS406-002	4.57	31.75	Azul	16-14	4.45	2.03
DS406-003	6.35	38.10	Amarrillo	12-10	6.22	2.79

Guía de selección

Tamaño del cable AWG	mm²	Tipo	Color
22-18	0.38-0.95	CYG-DS-1	Rojo
16-14	1.2-2.5	CYG-DS-2	Azul

Especificaciones

Propiedades	Valores
Temperatura de operación	55°C a 125°C
Índice de contracción	4:1
Resistencia de corte:	31 kg
Inflamabilidad	Sin retardante al fuego
Retirado del cable después del ondulado y recuperación	rojo: 11.3 kg , azul: 22.7 kg, amarillo: 27.2 kg
Resistencia a los solventes:	Alcohol isopropílico, tricloroetileno, gasolina, ácido de batería, combustible diesel, aceite de motor, anticongelante, fluido de frenos, agua salada en 5%
Fuerza dieléctrica: 2500 V (AC)	Resistencia al aislamiento: 1000 megohmio en 100 V (DC)
