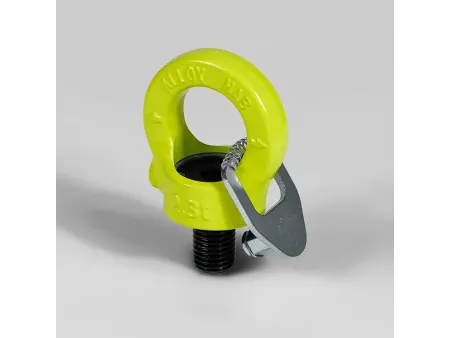

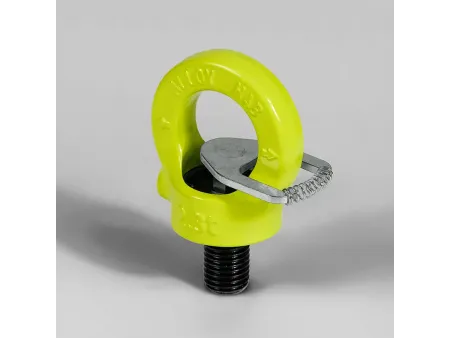

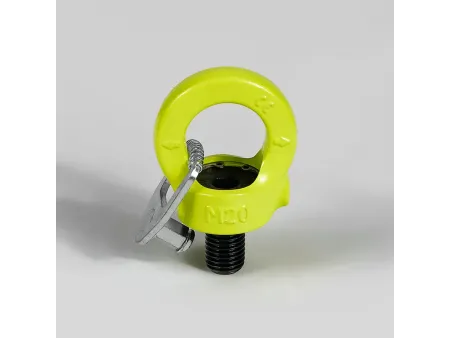

Cáncamo de elevación BLT094
  • Límite de carga de trabajo 0.3-12t
  • Rotación 360 grados

El cáncamo roscable tipo arandela ofrece un límite de carga de trabajo de 0.3-12t y una rotación completa de 360 grados. Su diseño ligero y compacto, combinado con una placa autoblocante que garantiza una instalación rápida y sin herramientas, lo convierte en una solución ideal para operaciones de elevación eficientes y seguras en espacios limitados.

Inspección y normas
  • Pasó la inspección del calibre de tapón de 6 g para verificar la compatibilidad con orificios roscados de precisión
  • Soportó pruebas de fatiga de carga 1.5 veces (20,000 ciclos) y pruebas de carga nominal 2.5 veces para mayor durabilidad
  • Verificado a través de la inspección de partículas magnéticas para confirmar la integridad sin grietas
  • Fabricado de acuerdo con las normas EN1677-1, con informes de prueba certificados disponibles a pedido

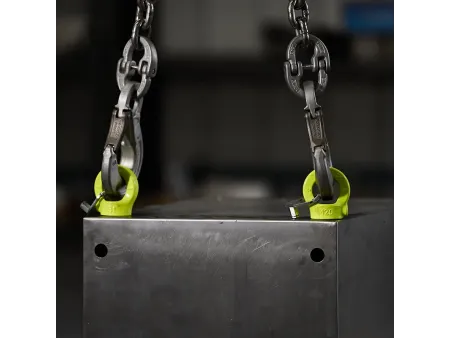

Aplicaciones
  • Petróleo y gas: Adecuado para operaciones de elevación en espacios reducidos, como la instalación y el mantenimiento de equipos de extracción de petróleo y gas
  • Logística y transporte: Se utiliza con frecuencia para levantar y manipular cargas voluminosas o de forma irregular, incluidos contenedores y mercancías a granel grandes
Características principales
  • Diseño compacto y ligero para su instalación en entornos de elevación confinados
  • Permite una rotación completa de 360° para un posicionamiento preciso de la carga
  • Equipado con una placa autoblocante para una instalación rápida y sin herramientas.
  • Disponible en M8-M48 y tamaños de rosca personalizados (extendida, acortada, gruesa, fina, métrica o imperial)
  • Carga de trabajo limitada (WLL) de 0.3-12t, lo que garantiza un rendimiento seguro incluso en ángulos difíciles (p. ej., 90°)
  • Factor de seguridad 4:1 con pruebas 100% no destructivas para una mayor fiabilidad
  • Los componentes que soportan carga cuentan con números de lote para facilitar la trazabilidad
  • Forjado a partir de acero aleado de cromo-molibdeno de alta resistencia, tratado térmicamente (templado y revenido) para una resistencia y tenacidad superiores
  • Recubrimiento de polvo electrostático de resina epoxi (anillo) y tratamiento de óxido negro (perno) para mejorar la resistencia a la corrosión
Especificaciones

(Disponible en rosca métrica y rosca UNC)

No. de item Límite de carga de trabajo (t) Rosca M Dimensiones (mm) Par (Nm) Peso (kg)
E A B C D F W S
BLT094-M8 0.30 8×1.25 12 40.0 25 8 9.5 26 44 6 10-40 0.15
BLT094-M10 0.40 10×1.50 15 40.0 25 8 9.5 26 44 6 10-40 0.15
BLT094-M12 0.75 12×1.75 18 47.0 30 10 11.0 32 52 8 15-40 0.20
BLT094-M14 0.75 14×2.00 18 47.0 30 10 11.0 32 52 8 30-100 0.20
BLT094-M16 1.50 16×2.00 24 54.0 35 14 13.0 39 61 10 45-130 0.35
BLT094-M18 1.50 18X2.50 24 54.0 35 14 13.0 39 61 10 100-170 035
BLT094-M20 2.30 20×2.50 30 63.0 40 16 15.0 47 70 12 100-170 0.60
BLT094-M22 2.30 22×2.50 30 63.0 40 16 15.0 47 70 12 100-170 0.60
BLT094-M24 3.20 24×3.00 36 73.0 48 19 18.0 55 84 14 190-280 1.00
BLT094-M27 3.20 27x3.00 36 73.0 48 19 18.0 55 84 14 250-500 1.00
BLT094-M30 4.50 30×3.50 45 91.5 60 24 22.5 67 105 17 270-600 2.00
BLT094-M33 4.50 33×3.50 45 91.5 60 24 22.5 67 105 17 270-600 2.00
BLT094-M36 7.00 36×4.00 54 114.0 72 29 27.0 85 126 22 270-600 3.00
BLT094-M42 9.00 42×4.50 63 130.0 82 34 32.5 98 147 22 350-800 5.00
BLT094-M48 12.00 48X5.00 72 151.0 96 38 36.0 114 168 27 350-800 7.50

* Factor de seguridad de 4:1;
* Las operaciones de soldadura deben ser realizadas por personal de soldadura calificado de acuerdo con las especificaciones EN287 o AWS;

Aplicaciones de carga de trabajo

Método de elevación
Número de ramales de eslingas 1 2 1 2 2 2 3-4 3-4
Ángulo de elevación 0 90° 90° 0-45° 45-60° Asimetría 0-45° 45-60° Asimetría
No. de item Rosca M Límite de carga de trabajo (t)
BLT094-M8 8 1 2 0.30 0.6 0.42 0.30 0.30 0.63 0.45 0.30
BLT094-M10 10 1 2 0.40 0.8 0.56 0.40 0.40 0.80 0.60 0.40
BLT094-M12 12 2 4 0.75 1.5 1.00 0.75 0.75 1.50 1.10 0.75
BLT094-M14 14 2 4 0.75 1.5 1.00 0.75 0.75 1.50 1.10 0.75
BLT094-M16 16 4 8 1.50 3.0 2.10 1.50 1.50 3.10 2.20 1.50
BLT094-M18 18 4 8 1.50 3.0 2.10 1.50 1.50 3.10 2.20 1.50
BLT094-M20 20 6 12 2.30 4.6 3.20 2.30 2.30 4.80 3.40 2.30
BLT094-M22 22 6 12 2.30 4.6 3.20 2.30 2.30 4.80 3.40 2.30
BLT094-M24 24 8 16 3.20 6.4 4.50 3.20 3.20 6.70 4.80 3.20
BLT094-M27 27 8 16 3.20 6.4 4.50 3.20 3.20 6.70 4.80 3.20
BLT094-M30 30 12 24 4.50 9.0 6.30 4.50 4.50 9.40 6.70 4.50
BLT094-M33 33 12 24 4.50 9.0 6.30 4.50 4.50 9.40 6.70 4.50
BLT094-M36 36 16 32 7.00 14.0 9.80 7.00 7.00 14.70 10.50 7.00
BLT094-M42 42 24 48 9.00 18.0 12.60 9.00 9.00 18.90 13.50 9.00
BLT094-M48 48 32 64 12.00 24.0 16.80 12.00 12.00 25.00 18.00 12.00

No. de item Límite de carga de trabajo (t) Rosca Dimensiones (mm) Par (Nm) Peso (kg)
M TPI E A B C D F W 5
BLT094-3/8 0.40 3/8 16.0 15.0 40.0 25 8 9.5 26 44 6 10-40 0.15
BLT094-1/2 0.75 1/2 13.0 18.0 47.0 30 10 11.0 32 52 8 15-40 0.20
BLT094-5/8 1.50 5/8 11.0 24.0 54.0 35 14 13.0 39 61 10 45-130 0.35
BLT094-3/4 2.30 3/4 10.0 30.0 63.0 40 16 15.0 47 70 12 45-130 0.60
BLT094-7/8 2.30 7/8 9.0 30.0 63.0 40 16 15.0 47 70 12 100-170 0.60
BLT094-1 3.20 1 8.0 36.0 73.0 48 19 18.0 55 84 14 190-280 1.00
BLT094-1-1/4 4.50 1-1/4 7.0 45.0 91.5 60 24 22.5 67 105 17 270-600 2.00
BLT094-1-1/2 7.00 1-1/2 6.0 54.0 114.0 72 29 27.0 85 126 22 270-600 3.00
BLT094-1-3/4 9.00 1-3/4 5.0 63.0 130.0 82 34 32.5 98 147 22 350-800 5.00
BLT094-2 12.00 2 4.5 72.0 151.0 96 38 36.0 114 168 27 350-800 7.50

* Factor de seguridad de 4:1;
* La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;

Aplicaciones de carga de trabajo

Método de elevación
Número de ramales de eslingas 1 2 1 2 2 2 3-4 3-4
Ángulo de elevación 0 90° 90 0-45° 45-60° Asimetría 0-45° 45-60° Asimetría
No. de item Rosca M Límite de carga de trabajo (t)
BLT094-3/8 3/8 1 2 0.40 0.8 0.56 0.40 0.40 0.8 0.6 0.40
BLT094-1/2 1/2 2 4 0.75 1.5 1.00 0.75 0.75 1.5 1.1 0.75
BLT094-5/8 5/8 4 8 1.50 3.0 2.10 1.50 1.50 3.1 2.2 1.50
BLT094-3/4 3/4 6 12 2.30 4.6 3.20 2.30 2.30 4.8 3.4 2.30
BLT094-7/8 7/8 6 12 2.30 4.6 3.20 2.30 2.30 4.8 3.4 2.30
BLT094-1 1 8 16 3.20 6.4 4.50 3.20 3.20 6.7 4.8 3.20
BLT094-1-1/4 1-1/4 12 24 4.50 9.0 6.30 4.50 4.50 9.4 6.7 4.50
BLT094-1-1/2 1-1/2 16 32 7.00 14.0 9.80 7.00 7.00 14.7 10.5 7.00
BLT094-1-3/4 1-3/4 24 48 9.00 18.0 12.60 9.00 9.00 18.9 13.5 9.00
BLT094-2 2 32 64 12.00 24.0 16.80 12.00 12.00 25.0 18.0 12.00
