Medidor de gas tipo diafragma, amplio rango

Solicite un presupuesto

Nosotros: http://gasmeterfactory.com.ar/1-1-wide-range-diaphragm-gas-meter.html

2 tubos, amplio rango (0.016m³/h a 6m³/h), precisión y estabilidad

Este medidor de gas tipo diafragma tiene como característica principal el de presentar un amplio rango de medición, además de gran precisión y confiabilidad en cuanto a la medición. Como propiedad de este tipo de medidor de gas es que presenta carcasa externa hecha de acero galvanizado con recubrimiento de polvo o de aluminio fundido en presión, esto hace que el medidor aumente su resistencia a la corrosión, además de alargar su vida a más de 25 años. Este tipo de medidor de gas tiene la capacidad de poder realizar la medición de diversos gases, entre estos podemos considerar al gas natural, gas líquido, GLP, biogás, gas de metano, entre otros.

Por otro lado, se tiene un óptimo flujo de gas debido a la gran coordinación que se presenta gracias al rol principal del sistema de calibración integrada. Garantizamos gran precisión de medición sin importar que exista ratio de flujo bajo, siendo de gran eficiencia para la medición del gas.

Para este tipo de medidor de gas tipo diafragma se garantiza gran resistencia ante la contaminación con un valor Qmin debido a sus características de deslizamiento óptimo de las válvulas.

Nuestros medidores de gas tipo diafragma WG2.5S cumple con los requerimientos estándares de GB/T5968-1997, EN1359:1998/A1:2006, 0IML R31:1995.

Características

Aprobado conforme al MID por NMi
Pérdida de presión baja total, debajo de los 160Pa bajo 6m³/h
El retardante al fuego llega a los 0.1 bar
El ratio de flujo inicial es menor a 3dm³/h
Rango amplio de temperatura de trabajo, se encuentra entre los -25 a los 55 ºC
Presión de operación: 0.5 bar
Diseño mejorado con pulsador
De manera opcional el inhibidor de flujo de reversa.

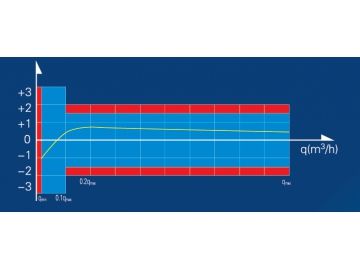

Curva de error

Data técnica
Tipo			WG2.5S
Ratio de flujo nominal	Qn	m3/h	2.5
Ratio de flujo máx.	Qmax	m³/h	6
Ratio de flujo mín.	Qmin	m3/h	0.016
Presión máx. operativa		bar	0.5
Error máx. permisible	Qt ≤ Q ≤ 0.1 Qmax Qmin ≤ Q < Qt		± 1.5% ± 3%
Pérdida máx. de presión		mbar	≤ 2
Rango máx. de visualización		m3/h	99999.9998
Rango mín. de visualización		m3/h	0.0002
Clase de precisión	clase		1.5
Volumen cíclico		dm3	1.2
Valor de pulso		m3/pulso	0.01
Peso		kg	1.8

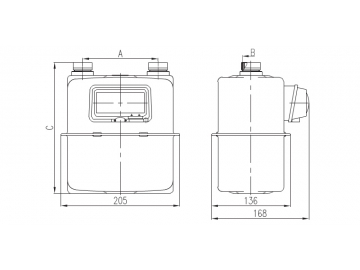

Dimensiones del diafragma
A	[mm]	90 ± 0.50	110 ± 0.50	130 ± 0.50
B		M30 x 2 - 6 g	G¾B	G⅞B	G1B	NPT ¾″	BS746 1″
C	[mm]	226		218
