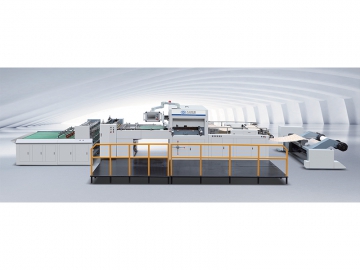

Máquina Troqueladora y Plegadora Plana, Serie FD; Máquina de Troquelado y Plegado
La máquina troqueladora y plegadora plana totalmente automática de la serie FD se utiliza principalmente para producir diversos productos de embalaje de papel, como cajas de medicamentos, sobres, vasos de papel, cuencos/tazones de papel, bolsas de regalo, etc. Combina funciones de troquelado y estampado en relieve para crear patrones únicos que los productos de papel de alta gama requieren. Asimismo, tiene la capacidad de llevar a cabo el plegado rollo de papel, el troquelado y la recogida automática de productos terminados.
La máquina troqueladora y plegadora plana está equipada con control por microordenador, servoposicionamiento, accionamiento de CA, unidad de conteo automático, mecanismo de bloqueo de troquelado manual/neumático, sistema de alineación con sensor fotoeléctrico, embrague electromagnético, sistema de lubricación centralizada, protección contra sobrecargas y unidad de transmisión exclusiva; para brindar un funcionamiento estable con respecto al transporte, desbobinado, posicionamiento preciso, y recogida de productos terminados. Todos los componentes eléctricos y los componentes clave son importados de marcas de renombre mundial para garantizar una presión de instalación estable, un posicionamiento preciso, un movimiento estable, seguridad y confiabilidad.
| Modelo | 970x550(640) | FDZ1080x640 | FDZ1200x640 | FDZ1400x780 | Personalizable |
| Ancho máx. del papel | 950mm | 1060mm | 1180mm | 1380mm | |
| Precisión de troquelado | ±0.10-0.2mm | ||||
| Ancho del papel | 120-400g/㎡ 120-600g/㎡ | 120-600g/㎡ | |||
| Velocidad de troquelado | 100-180 veces/min | 80-130 veces/min | |||
| Presión de aire | 0.6Mpa | ||||
| Consumo de aire | 0.25m³/min | ||||
| Presión máx. de troquelado | 150T/280T | 280T | |||
| Diámetro máx. del rollo de papel | 1600mm | ||||
| Potencia | 11kW | 11kW | 14kW | 14kW | |
Modelo: FDZ 970x550
Ancho máx. del papel: 950mm
Precisión de troquelado: ±0.10-0.2mm
Ancho del papel: 120-400g/㎡ / 120-600g/㎡
Velocidad de troquelado: 100-180 veces/min
Presión de aire: 0.6Mpa
Consumo de aire: 0.25m³/min
Presión máx. de troquelado: 150T
Diámetro máx. del rollo de papel: 1600mm
Potencia: 11kW
Personalizable
Modelo: FDZ 970x640
Ancho máx. del papel: 950mm
Precisión de troquelado: ±0.10-0.2mm
Ancho del papel: 120-600g/㎡
Velocidad de troquelado: 100-180 veces/min
Presión de aire: 0.6Mpa
Consumo de aire: 0.25m³/min
Presión máx. de troquelado: 280T
Diámetro máx. del rollo de papel: 1600mm
Potencia: 11kW
Personalizable
Modelo: FDZ 1080x640
Ancho máx. del papel: 1060mm
Precisión de troquelado: ±0.10-0.2mm
Ancho del papel: 120-600g/㎡
Velocidad de troquelado: 100-180 veces/min
Presión de aire: 0.6Mpa
Consumo de aire: 0.25m³/min
Presión máx. de troquelado: 280T
Diámetro máx. del rollo de papel: 1600mm
Potencia: 11kW
Personalizable
Modelo: FDZ 1200x640
Ancho máx. del papel: 1180mm
Precisión de troquelado: ±0.10-0.2mm
Ancho del papel: 120-600g/㎡
Velocidad de troquelado: 100-180 veces/min
Presión de aire: 0.6Mpa
Consumo de aire: 0.25m³/min
Presión máx. de troquelado: 280T
Diámetro máx. del rollo de papel: 1600mm
Potencia: 14kW
Personalizable
Modelo: FDZ 1400x780
Ancho máx. del papel: 1380mm
Precisión de troquelado: ±0.10-0.2mm
Ancho del papel: 120-600g/㎡
Velocidad de troquelado: 80-130 veces/min
Presión de aire: 0.6Mpa
Consumo de aire: 0.25m³/min
Presión máx. de troquelado: 280T
Diámetro máx. del rollo de papel: 1600mm
Potencia: 14kW
Personalizable

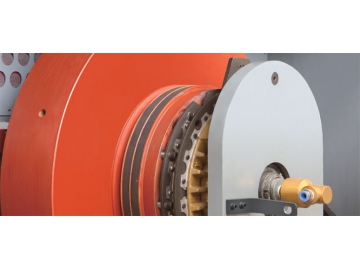

Embrague de alta calidad que ofrece tiempos de respuesta rápidos y alto rendimiento de seguridad;

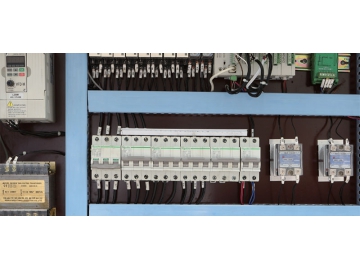

Los accesorios eléctricos son importados de marcas de renombre mundial y cumplen con las normas CE.

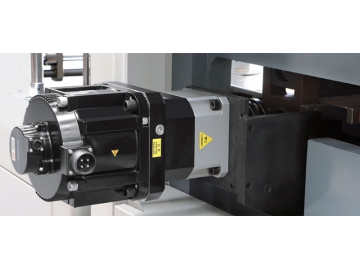

Caja de engranajes de alta precisión para garantizar la precisión de la alimentación del papel; servoaccionado, fácil de operar;

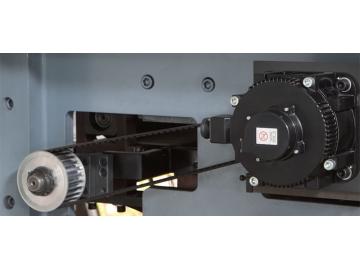

Correa de distribución servo, alta precisión;
