Máquina automática para fabricar cajas rígidas S 460/460C
Maquinaria de caja rígida, Línea de producción de cajas rígidas

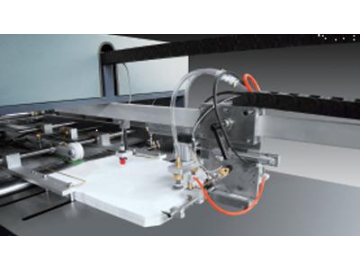

- El alimentador de esta máquina adopta el sistema de alimentación de empuje posterior, que se controla neumáticamente, y su estructura es simple y razonable.
- El ancho entre el apilador y la mesa de alimentación se ajusta concéntricamente en el centro. La operación es muy fácil sin tolerancia.
- Adopta el probador de papel doble ultrasónico importado, que ofrece operación simple, que puede evitar que dos piezas de papel entren en la máquina al mismo tiempo.
- Sistema automático de circulación, mezcla y encolado para pegamento de fusión en caliente. (Dispositivo opcional: medidor de viscosidad de pegamento).

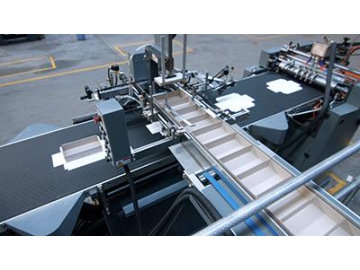

- Cinta de papel de fusión en caliente de transporte automático, corte y termina pegando el cuadrilátero interior de la caja (cuatro ángulos) de cartón en un solo proceso.
- El ventilador de aspiración al vacío debajo de la cinta transportadora puede evitar que el papel se desvíe.
- La caja interior de papel y cartón emplea un dispositivo rectificador hidráulico para detectar o marcar correctamente.
- El envoltorio puede envolver, doblar las orejas y los lados del papel continuamente y formarse en un solo proceso.
- Toda la máquina emplea PLC, sistema de seguimiento fotoeléctrico y HMI para formar automáticamente cajas en un solo proceso.
- Puede diagnosticar automáticamente los problemas y alarma en consecuencia.
| Parámetros | S 460C | S 460 | |
| Tamaño de la hoja (A×B) | A min. A max. B min. B max. | 95mm 610mm 180mm 850mm | 95mm 610mm 180mm 850mm |
| Tamaño de cartón (C×D ) | C D | 600mm 800mm | 600mm 800mm |
| Grosor de la hoja | 100-200gsm | 100-200gsm | |
| Grosor de cartón | 0.8-3mm | 0.8-3mm | |
| Tamaño de la caja terminada (W ×L×H ) | Min. Max. | 100×50×15mm 420×320×120mm | 100×50×15mm 420×320×120mm |
| Profundidad de plegado de bordes | R min. R max. | 10mm 100mm | 10mm 30mm |
| Profundidad la oreja plegada | R min. R max. | 10mm 125mm | 10mm 125mm |
| Precisión de posicionamiento | ± 0.3mm | ± 0.3mm | |
| Velocidad de producción | ≤20 hojas/min | ≤25 hojas/min | |
| Altura de apilamiento de hojas | 300mm | 300mm | |
| Altura de apilamiento de cartón | 1000mm | 1000mm | |
| Energía eléctrica | 10kw/380V/3fases | 10kw /380V/3fases | |
| Fuente de aire | 10L/min 0.6Mpa | 10L/min 0.6Mpa | |
| Peso de la máquina | 4500kg | 4500kg | |
| Dimensión de la máquina | L6800×W 4100×H 2800mm | L6800×W 4100×H 2800mm |
Observaciones
1.Los tamaños máximo y mínimo de las cajas están sujetos a los del papel y a la calidad del papel.
2.La capacidad de producción es de 20 cajas por minuto. Pero la velocidad de la máquina depende del tamaño de las cajas.
3.No proporcionamos compresor de aire.

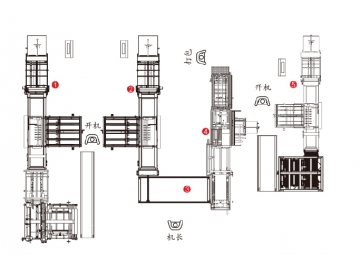

Condiciones de configuración
1. Espacio：14mx10m Aprox 140m2
2.Dotación：Principal-1persona Operador-3 personas

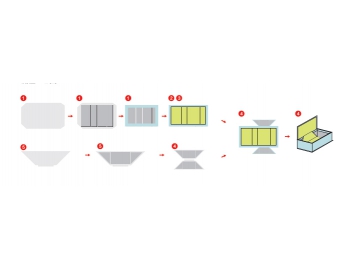

1.Máquina automática de fabricación de estuche
2.Máquina de revestimiento automático
3.Máquina de rotación automática
4.Máquina adhesiva automática
5.máquina automática de fabricación de tablero de pared

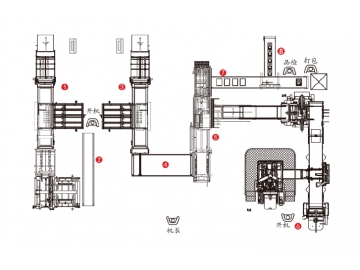

Condiciones para configuración
1. Espacio：17mx12m Aprox 200m2
2. Dotación：Principal-1 persona operador-4 personas

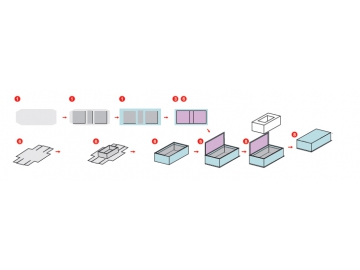

1. Máquina automática de fabricación de estuche
2.Transportador
3.Máquina de revestimiento automático
4.Máquina de rotación de tapa dura
5.Máquina adhesiva automática
6.máquina automática de fabricación de cajas rígidas
7.Parte de alimentación y recolección
8.Máquina de embalaje automática
