K4VSG (Reemplazo para A4VSG Serie 10 y 22) Bomba hidráulica de repuesto para bomba variable de pistón axial serie 10 y 22 A4VSG

K4VSG  (Reemplazo para A4VSG Serie 10 y 22)   Bomba hidráulica de repuesto para bomba variable de pistón axial serie 10 y 22 A4VSG
K4VSG  (Reemplazo para A4VSG Serie 10 y 22)   Bomba hidráulica de repuesto para bomba variable de pistón axial serie 10 y 22 A4VSG
K4VSG  (Reemplazo para A4VSG Serie 10 y 22)   Bomba hidráulica de repuesto para bomba variable de pistón axial serie 10 y 22 A4VSG
K4VSG  (Reemplazo para A4VSG Serie 10 y 22)   Bomba hidráulica de repuesto para bomba variable de pistón axial serie 10 y 22 A4VSG
K4VSG  (Reemplazo para A4VSG Serie 10 y 22)   Bomba hidráulica de repuesto para bomba variable de pistón axial serie 10 y 22 A4VSG
K4VSG  (Reemplazo para A4VSG Serie 10 y 22)   Bomba hidráulica de repuesto para bomba variable de pistón axial serie 10 y 22 A4VSG
K4VSG  (Reemplazo para A4VSG Serie 10 y 22)   Bomba hidráulica de repuesto para bomba variable de pistón axial serie 10 y 22 A4VSG
K4VSG  (Reemplazo para A4VSG Serie 10 y 22)   Bomba hidráulica de repuesto para bomba variable de pistón axial serie 10 y 22 A4VSG
Solicite un presupuesto
  • Bomba de alta presión robusta para aplicaciones industriales
  • Tamaño: 40-1000
  • Presión nominal 350bar
  • Presión máxima 400bar
  • Circuito cerrado
Características
  • Bajo nivel de ruido
  • Larga vida útil
  • Eje de transmisión capaz de absorber cargas axiales y radiales
  • Alta relación potencia/peso
  • Diseño modular
  • Tiempos de control cortos
  • Accionamiento para montar bombas adicionales
  • Indicador de ángulo giratorio
  • Ubicación de montaje opcional
  • Posible funcionamiento con fluidos HF con parámetros de funcionamiento reducidos
Parámetros técnicos
Tamaño 40 71 125 180 250 355 500 750 1000
Desplazamiento Vg max cm³ 40 71 125 180 250 355 500 750 1000
Max. velocidad nmax rpm 3700 3200 2600 2400 2200 2000 1800 1600 1600
Max. velocidad en nmax Qmax L/min 148 227 325 432 550 710 900 1200 1600
en nE=1500rpm L/min 60 107 186 270 375 533 750 1125 1500
Max. potencia (Δp = 350 bar) en no max Po max kW 86 132 190 252 321 414 525 700 933
en nE=1500rpm kW 35 62 109 158 219 311 438 656 875
MMax. par (Δp = 100 bar) en Vg max Tmax Nm 223 395 696 1002 1391 1976 2783 4174 5565
Par (Δp = 100 bar) en Vg max T Nm 64 113 199 286 398 564 795 1193 1590
Par (Δp = 100 bar) J kgm2 0,0049 0,0121 0,03 0,055 0,0959 0,19 0,3325 0,66 1,20
Volumen de llenado L 2 2,5 5 4 10 8 14 19 27
Peso (aprox., bomba con control EO1 y bloque de válvulas) m kg 47 60 100 114 214 237 350 500 630
Max. fuerza axial ±Fax max N 600 800 1000 1400 1800 2000 2000 2200 2200
Max. fuerza radial Fq max N 1000 1200 1600 2000 2000 2200 2500 3000 3500
Descripción

El modelo K4VSG es una bomba variable de pistón axial con grupo rotativo de pistón axial en diseño de placa oscilante para accionamientos hidrostáticos en circuitos cerrados. El caudal de la bomba de desplazamiento variable es proporcional a la velocidad de accionamiento y al desplazamiento, que se pueden cambiar de forma continua ajustando la base. Los pistones están dispuestos axialmente al eje de transmisión en su unidad de pistón axial con diseño de placa oscilante. El fluido hidráulico fluye desde la bomba hidráulica al motor y directamente de vuelta a la bomba en un circuito cerrado. Esta serie se utiliza principalmente en tuneladoras, máquinas mineras, prensa cerámica, metalurgia y otras industrias.

Aplicaciones

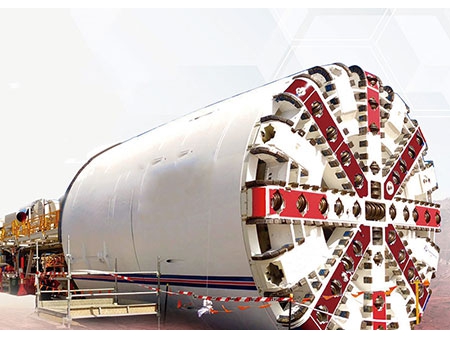

  • Tuneladora

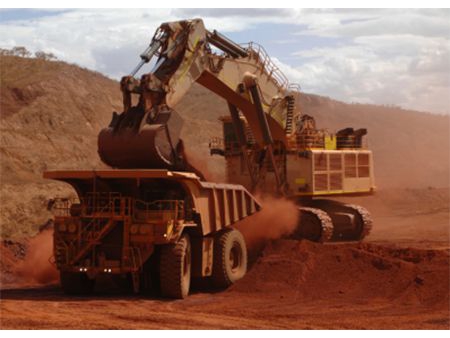

  • Máquina minera

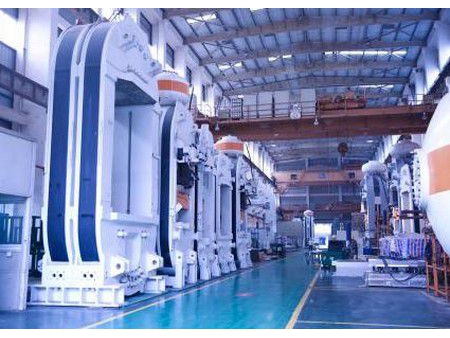

  • Prensa cerámica

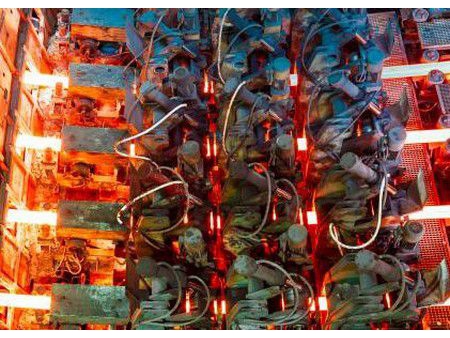

  • Metalurgia
